Einleitung
In dieser Anleitung werden die einzelnen Schritte beschrieben, die für die Reparatur eines Ubiquiti Unifi AP AC Lite (Modell UAP-AC-LITE) Access Point erforderlich sind, welcher sich nicht einschalten lässt und daran zu erkennen ist, dass der PoE-Injektor einen Stromfehler aufweist (weißes Blinken am PoE-Injektor).
In einigen Fällen können die mittleren LEDs der betroffenen Geräte schwach blinken, wenn der Reset-Knopf bei eingeschalteter POE-Stromversorgung gedrückt gehalten wird. Dies ist möglicherweise nur sichtbar, wenn die Karte aus dem Gehäuse entfernt ist.
Der UAP-AC-LITE enthält eine Überspannungsschutzschaltung, die von einer unidirektionalen TVS-Diode gesteuert wird. Bei dieser Diode handelt es sich zwar nicht um eine Sicherung, aber der erwartete Fehlermodus ist ein Kurzschluss, der den Strom vom Rest der Platine ableitet. Dieser Kurzschluss wird auch vom PoE-Injektor erkannt und führt dazu, dass er keinen Strom liefert.
In dieser Anleitung wird dir gezeigt, wie man:
- Den UAP-AC-LITE auseinanderbaut
- Testen ob die Überspannungsschutzdiode TVS ausgefallen ist
- Die defekte Diode entfernen und austauschen
Werkzeuge
Ersatzteile
-
-

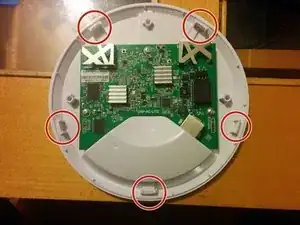

Die obere Abdeckung ist durch fünf Clips gesichert.
-

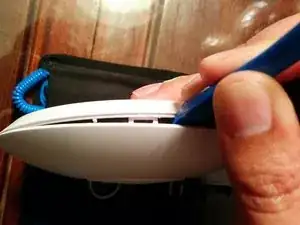

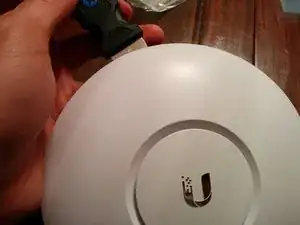

Verwende den Jimmy, um eine Lücke in der Nähe eines Clips zu schaffen, und führe ein Öffnungswerkzeug ein. Übe mäßigen Druck aus, um die Clips zu öffnen.
-
-
-

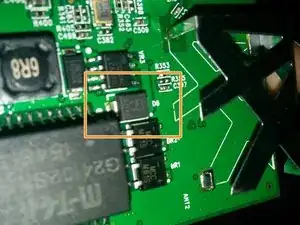

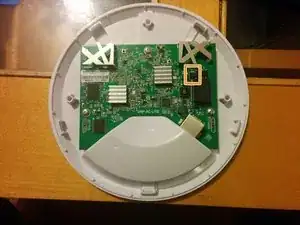

Die TVS Diode, die auf der Platine mit D6 gekennzeichnet ist, befindet sich zwischen der Antenne und einem großen IC auf der RJ45 (Netzwerkbuchse)-Anschlussseite der Platine.
-

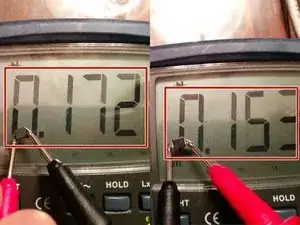

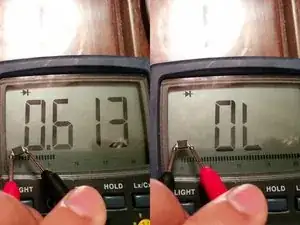

Benutze dein Multimeter oder Ohmmeter, um zu prüfen, ob die Diode kurzgeschlossen ist. Eine kurzgeschlossene Diode zeigt in beiden Richtungen weniger als 1 Ohm an. Eine funktionierende Diode hat in einer Richtung einen deutlich höheren Widerstand als in der anderen (Sperrrichtung).
-
-
-
Neue Diode installieren:
-
Trage etwas Flussmittel auf die Pads auf und füge eine dünne Schicht Lötzinn hinzu. Wenn das Lötzinn nicht an den Pads haftet, kannst du es stattdessen auf die Unterseite der Diodenstifte auftragen.
-
Halte die neue Diode mit einer Pinzette fest in Position und erhitze einen Stift in der Nähe des Lötzinns bis das Lötzinn schmilzt und eine Verbindung herstellt. Wiederhole den Vorgang mit dem anderen Anschluss.
-

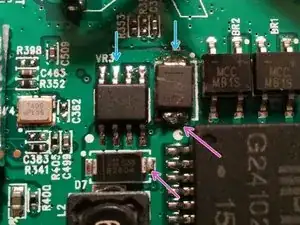

Nun prüfst du, ob die Verbindungen in Ordnung sind. Zwischen einem Stift von D6 und einem Stift in VR3 sowie zwischen dem anderen Stift von D6 und D7 sollte Durchgang zu messen sein.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
22 Kommentare
Do you think this problem has something to do with Ubiquiti dropping 24V devices altogether? I’ve read about the firmware problems that make 24V passive + POE switch setups a fire hazard, but do you think think this is a design choice or a fix for a flakey on-device power circuit?
Thanks for publishing this, I’ll give it a dead AP I have.
Mine broke in exactly the use case warned against here: https://community.ubnt.com/t5/UniFi-Wire.... This kind of failure definitely seems to be linked to the ‘accidental’ 48V activation issue. Unfortunately the device is OOW, but I’ll try to hit up Ubiquiti and see if I can get some good will.
Thank you! This fixed my Unifi AC Lite, I plugged it into a PoE switch that fried that diode.
effbees -
Hi, can some help identify the corresponding Diode from this Tutorial on the Unifi UAP-AC-HD? Its POE sections is a little bigger. But didn’t find shorted Diodes. POE LED on Switch is on, but AP not powering on. It boots when 5 V are supplied manually, so somethings is wrong on the poe section.
https://i.imgur.com/WvljJ4T.jpg
It gets warm around the silver elko / capacity next to the transformator. But that’s all what I was able to figure out.
Maya S. -
would be D28 from what I can see above C556
