Valve Index - Akkuwechsel am rechten Controller

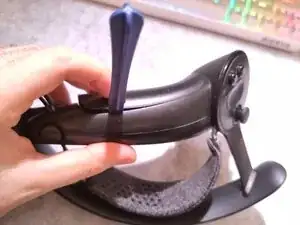

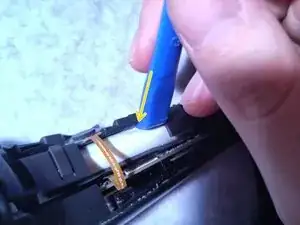

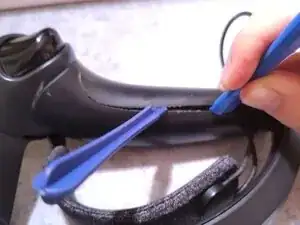

Heble das Griffsensor-Panel mit einem Plektrum oder einem dünnen Metallwerkzeug vorsichtig auf.

Es befinden sich fünf Kunststoffclips rund um und unter dem Griffsensor. Verwende dein Werkzeug, um vorsichtig rund um den Sensor zu hebeln, bis du ihn aus dem Griff herauslösen kannst.

Setze das Werkzeug zunächst näher an der Oberseite des Controllers an und übe Druck aus, um das Panel anzuheben. Arbeite dich weiter rund um den Sensor vor und verwende bei Bedarf ein zweites Werkzeug, um den Griffsensor vom Griff abgehoben zu halten.

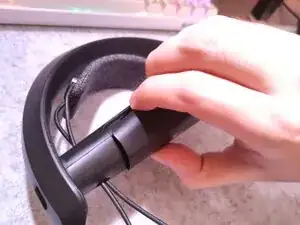

Mit leichtem Druck lässt sich der angehobene Griff vom Hauptgehäuse lösen.

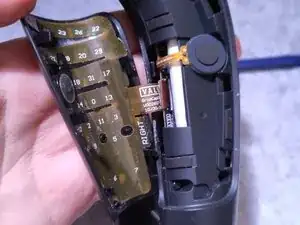

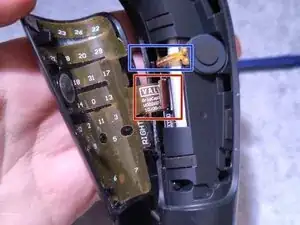

Es befinden sich zwei Flachbandkabel im Weg zum Akku, die entfernt werden müssen.

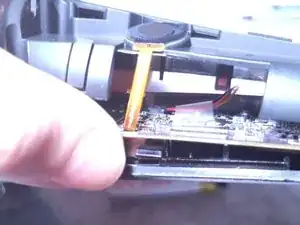

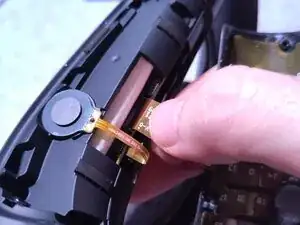

Das kleinere Flachbandkabel ist um die Oberseite der Batterie gewickelt und in die Leiterplatte eingesteckt. Verwende eine Pinzette, um das Kabel vorsichtig zu lösen und von der Platine abzutrennen.

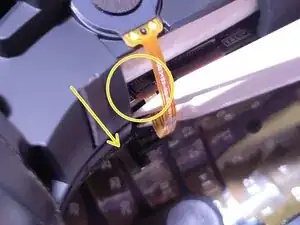

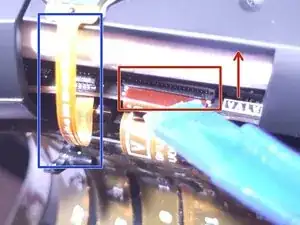

Das größere Flachbandkabel verbindet die Rückseite des Griffpanels mit einem breiteren Anschluss auf der Leiterplatte. Es wird von einem schwarzen Steckverbinderdeckel gehalten.

Verwende einen dünnen, flachen Spudger, um den Deckel des Steckverbinders anzuheben, und ziehe dann das Kabel vorsichtig aus der Leiterplatte, um das Griffpanel vom Controller zu trennen.

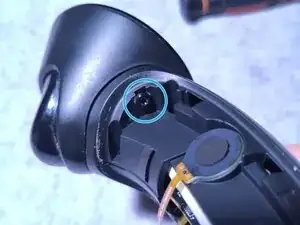

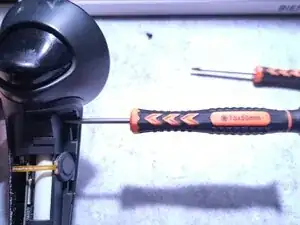

Drehe eine (1) Torx-T9-Schraube an der oberen Seitenkante heraus.

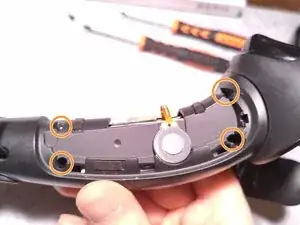

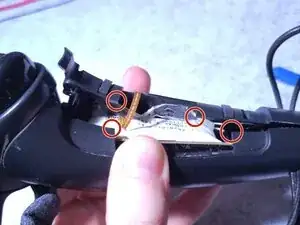

Drehe anschließend vier (4) Torx-T5-Schrauben rund um die Seiten des Gehäuses heraus.

Sobald alle fünf (5) Schrauben entfernt wurden, verwende einen stabilen Spudger, um das Akkugehäuse vorsichtig vom Griff des Controllers abzuhebeln.

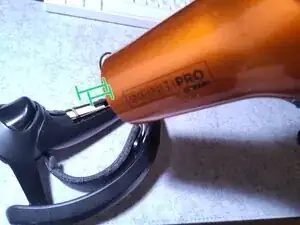

Der Akku ist fest am Gehäuse verklebt. Verwende einen Föhn oder eine Heißluftpistole auf mittlerer Hitze für etwa 10 Sekunden, um den Kleber zu lösen.

Nutze ein Kunststoffplektrum oder einen Spudger, um den Kleber vorsichtig vom Kunststoffgehäuse zu trennen. Es sollte nun weniger Widerstand geben – wenn sich nichts bewegt, erwärme die Stelle erneut und versuche es noch einmal.

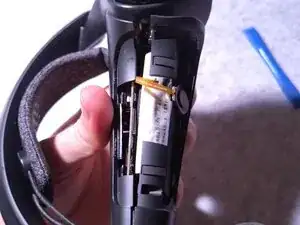

Sobald der Kleber gelöst ist, öffne den Controller weiter, um den Akku besser greifen zu können, und entferne ihn aus dem Hauptgriff.

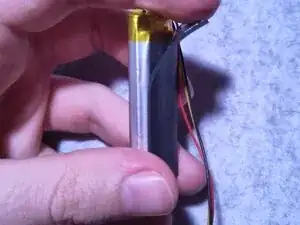

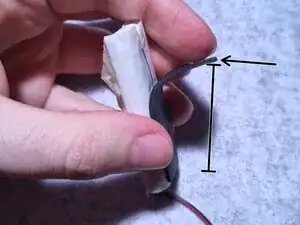

An einer Seite des alten Akkus befindet sich ein Gummistreifen, der die Leiterplatte vor dem Akku schützt.

Trenne ihn vorsichtig vom weißen Gehäuse und bringe ihn am Ersatzakku wieder an.

Setze den neuen Akku ein – die gummierte Seite muss zur Leiterplatte zeigen. Auf der gegenüberliegenden Seite bringst du einen neuen Klebestreifen an, um den Akku im äußeren Rahmen zu fixieren.

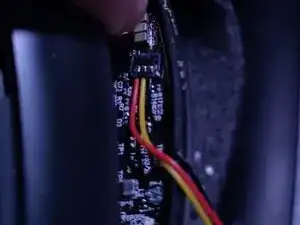

Wenn alles vorbereitet ist, trenne das Kabel des alten Akkus von der Leiterplatte und schließe das Kabel des neuen Akkus an.

Setze den Akkustecker auf den Anschluss auf der Leiterplatte und drücke ihn vorsichtig nach unten.

Biege die Akkukabel so, dass sie einen leichten Bogen machen – das verbessert die Kabelführung.

Teste nun den Controller, indem du ihn ein paar Minuten lang per USB mit Strom versorgst. Trenne dann die Verbindung und versuche, den Controller einzuschalten.

Sobald die Verbindung sicher hergestellt ist, bringe ein starkes doppelseitiges Klebeband auf der Seite der Ersatzakkus an, die der gummierten Fläche gegenüberliegt, und setze den Akku in ihre Kammer im Griff ein.

Die Akkukabel müssen seitlich am Akku anliegen – nicht darüber, darunter oder im Weg der Gehäusekanten.

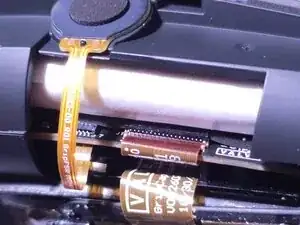

Beginne mit dem breiteren Flachbandkabel vom Griffpanel. Positioniere das Kabelende von Hand oder mit einer stumpfen Kunststoffpinzette korrekt und stecke es vorsichtig in den Anschluss unter dem geöffneten schwarzen Deckel.

Sobald das Kabel richtig sitzt, drücke den schwarzen Deckel nach unten, um den Anschluss zu schließen. Das Kabel sollte nun fest und sicher verbunden sein.

Führe den überschüssigen Teil des Flachbandkabels unter die Leiterplatte, indem du es leicht einrollst und in die darunterliegende Aussparung legst.

Verwende nun eine Pinzette, um das kleinere Flachbandkabel um die Batterie zu legen und in den Anschluss nahe der Oberseite der Leiterplatte einzuführen.
