Valve Index Base Station IR Laser tauschen

Geschrieben von: Omegakitty
  • Kommentare: 12
Valve Index Base Station IR Laser tauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Dies ist die Anleitung, um den IR Laser der Basisistation 2.0 auszutauschen.

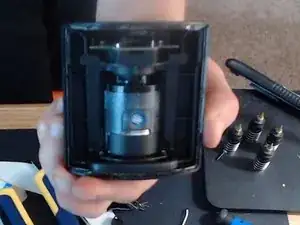

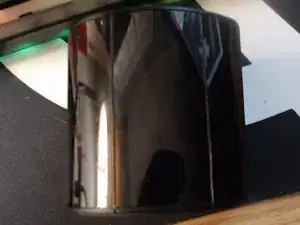

  1. CcWRwAF54ih6uu4G
    CcWRwAF54ih6uu4G
    XDxKicPRyAJehfc1

    • Ritze die vordere Kunststoffabdeckung an.

    • Verwende einen Lötkolben, um einen Teil davon zu schneiden, damit du sie mit einer Zange öffnen kannst.

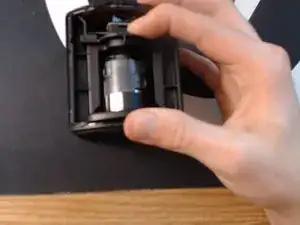

  2. QSlvRGcqBPNVvWwM
    QSlvRGcqBPNVvWwM

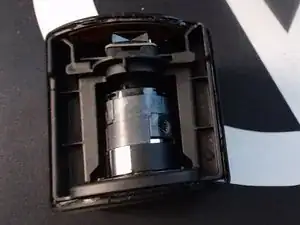

    YJvoLsSqGJCtHOxs

    • Der obere Teil hat eine schiefe Kante und ist schwer zu entfernen.

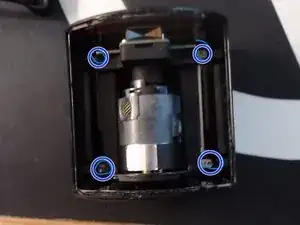

  3. eb5URXuXAwrVxuu3

    • Nimm einen T8 Schraubendreher, um die blau umkreisten Schrauben zu entfernen.

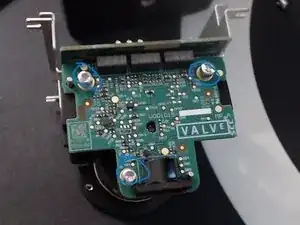

  4. fDgxY1UCeldZBbUl

    • Dies sind Kontaktstifte.

    • Benutze einen T8 Schraubendreher.

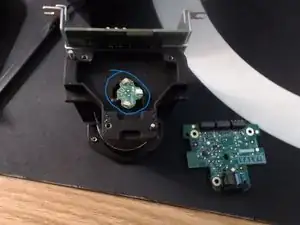

  5. oRLPaSLafINWNx2p

    • Verwende eine Spitzzange, um das blau umkreiste Teil herauszuziehen.

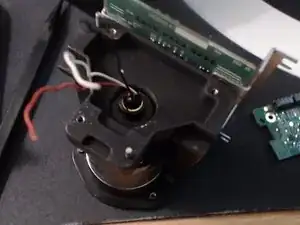

  6. 6j4LIVTASF2ySuiU

    • Richte die flachen Seiten aus.

    • Trage dann Heißkleber um das Dioden Gehäuse herum auf.

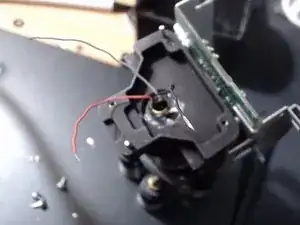

  7. r4UjafaQhRIj1xBx

    • Die Kabel sind sehr klein.

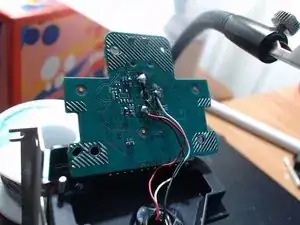

  8. ncbeo2S1XDUwvXHD

    • Schwarz PL1.

    • Rot PL2.

    • Weiß PL3.

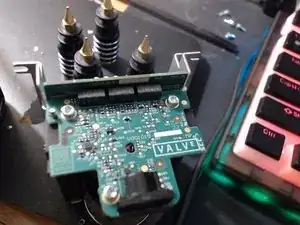

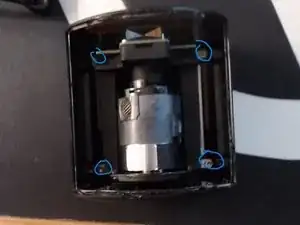

  9. 5OBDcaoJMdAUJNmU
    5OBDcaoJMdAUJNmU
    peFRGdxB5ZCXP6GX
    rLKFeA1MA6gO6ABK

    • Befolge die Anfangsschritte in umgekehrter Reihenfolge.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Omegakitty

Mitglied seit: 10/06/22

232 Reputation

12 Kommentare

Can you use HLD830030N5T, 5,6mm TO18 30mW 830nm Laser diodes as replacement or is the wattage different?
Thank you for the Info that the 1.0 Laser works in the 2.0 Variant!

Johannes Steinchen -

TLDR, no you need 200mw to replace it.

The wattage for a base station laser is 200mW 830nm. With a 30mW I would expect the laser to immediately burn out because of constant current output.

Omegakitty -

Thank you very much!

Johannes Steinchen -

by any chance could you send a link to that exact laser please and thank you

xen isy -

for instance would this work?

https://www.ebay.com/itm/166018393905?ch...

xen isy -

Yes, that would work

Omegakitty -

I've replaced the Laser with a 830nm 200mW Laser, Visual with Phone Camera is good and the Station accepts it but the Vive pro doesnt see it sadly. I suspect the alignment of the Laser Diode isnt good, but i do not have the equipment to align a laser without burning my retinas.
Was worth a shot tho.

Thank you.

Johannes Steinchen -

Unfortunate, I do get that on my index controllers sometimes where it doesn't like one of my 4 fixed base stations

Omegakitty -

did it work? it seems my diode is broken too. how to open the cover without damaging it?

Chris Crack -

I don't know if you can open it without damage because I opened it the same way as ifixit yt video

Omegakitty -

Wondering about this too as I would like to be able to glue the front cover back on after replacing the laser diode.

An option may me to use a handheld rotary tool with a thin cutting disc, got to better then melting the thing off.

John O'Brien -

Hi, please tell me what is the item in step 5. Marked D2

Алексей Ребещенков -
