iPad 7 Tastenkontrollkabel tauschen

Geschrieben von: Robert Boyd

Kommentare: 7

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie das Tastenkontrollkabel im iPad 7 ausgetauscht wird.

Bitte beachte: Diese Anleitung ist nur für das LTE-Modell. Für die Wi-Fi-Ausführung siehe hier.

Gehe sehr vorsichtig vor, wenn du den Akku mithilfe eines Akkublockers isolierst. Die Kontakte des Akkus werden sehr leicht beschädigt, wodurch irreparabler Schaden entsteht. Wenn es dir lieber ist, die Anleitung zu absolvieren ohne den Akku zu isolieren, verwende keine Werkzeuge aus Metall, es sei denn, es ist unbedingt notwendig (z. B. zum Entfernen von Schrauben), um zu verhindern, dass der Akku kurzgeschlossen und empfindliche Bauteile beschädigt werden.

Einige Fotos in dieser Anleitung sind von einem anderen Modell, sodass sie leicht von deinem Gerät abweichen können. Das Vorgehen bei der Reparatur ist aber dasselbe.

Werkzeuge

Ersatzteile

Schritt 1

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Seitenkante des Gerätes.

Schritt 2

Während du darauf wartest, dass der Kleber weich wird, schaue dir die Stellen an, an denen das Hebeln gefährlich ist:
Frontkamera
Antennen
Displaykabel

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten drei Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten drei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zurück, um die Arme zu entriegeln.
Lege das iPad so auf einen Gegenstand, dass es waagrecht auf gleicher Höhe zwischen den beiden Armen liegt.
Bringe die Saugheber mittig nahe an der linken Kante des iPads an, einen auf der Vorderseite, den anderen auf der Rückseite.
Halte die Anti-Clamp unten gut fest und drücke fest auf den oberen Saugheber, damit er sich festsaugt.
Wenn die Saugheber nicht gut auf den Oberflächen des iPhones haften, dann kannst du Klebeband verwenden, um eine griffigere Oberfläche zu schaffen.

Schritt 4

Drücke den blauen Griff vorwärts, um die Arme wieder zu verriegeln.
Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, bzw. so weit, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Schritt 5

Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.
Wenn das Display nicht heiß genug ist, dann erwärme die linke Kante des iPads mit einem Haartrockner.
Genauere Anleitungen, wie der Haartrockner verwendet wird, findest du hier.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Touchscreen ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe den nächsten Schritt.

Schritt 6

Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du das Display mit durchsichtigem Klebeband überklebst. Du kannst auch statt eines Saughebers besonders kräftiges Klebeband verwenden. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber am Display fest.
Wenn das Display zu heiß zum Anfassen ist, bringe einen Saugheber am linken Rand des Displays so nahe wie möglich an der Seitenkante an.
Hebe das Display mit dem Saugheber an, bis ein schmaler Spalt zwischen dem Touchscreen und dem Rahmen entstanden ist.
Setze ein Plektrum in den Spalt zwischen dem Touchscreen und dem Rahmen ein.

I had a screen that was lightly cracked, and when I pulled up on the glass it cracked even further and made a mess of my removal. So, I would recommend taping cracks even if you can get suction so that you don’t induce even more cracks.

Andrew Dixon -

I actually had a really badly cracked digitizer. Using the suction cup did nothing but shatter the digitizer more. I intentionally drove a flat head screw driver into the digitizer to reveal the recess in the body where they are showing the opening-pick. Working around the edge, the glass shattered. You still need to be careful at all of spots noted in step 2.

Do not go under the digitizer more than the 1 mm along the sides or 3-4 mm at the corners as shown in step 29 using the flat grey ring around the edge for a reference. Direct all of your tool force into the body to prevent slipping into critical parts.

The antennas at either side of the home button were the trickiest part as they were thin and slightly attached to the digitizer. I would recommend using a plastic tool for these parts if you are having to 'scrape' the glass off of the tabs of the antenna.

adoller -

Schritt 7

Setze ein zweites Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke des Gerätes hin.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
Erschrick nicht, wenn du das Plektrum durch den Touchscreen sehen kannst - ziehe es einfach heraus. Das LCD sollte nicht beschädigt sein, allerdings könnte es mit schwer zu beseitigendem Kleber verschmiert sein.

Schritt 8

Wenn das Plektrum im Kleber stecken bleibt, dann "rolle" das Plektrum an der Seite entlang, um den Kleber weiter aufzutrennen.

Schritt 9

Schiebe das erste Plektrum zum Auftrennen des Klebers zur oberen linken Ecke des Gerätes hin.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 10

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Gerätes.

How do you heat the iopener?

Steve Passmore -

Schritt 11

Schiebe das Plektrum um die obere linke Ecke herum, um den Kleber aufzutrennen.

Schritt 12

Schiebe das Plektrum an der Oberkante des Gerätes entlang, halte unmittelbar vor der Frontkamera an.
Schiebe das Plektrum nicht über die Frontkamera weg, das Objektiv könnte beschädigt werden. In den folgenden Schritten siehst du, wie du das vermeiden kannst.

Schritt 13

Ziehe das Plektrum heraus, bis es nur noch mit der Spitze zwischen Touchscreen und Rahmen steckt.
Schiebe das Plektrum über die Kamera weg und trenne den Kleber auf.
Lasse das Plektrum gleich rechts neben der Kamera stecken, bevor du weiterarbeitest.

Schritt 14

Setze das Plektrum wieder ein und schiebe es zur oberen rechten Ecke hin, um den Kleber ganz aufzutrennen.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 15

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante des Gerätes.

Schritt 16

Rolle das Plektrum um die obere rechte Ecke des Gerätes herum und trenne den Kleber auf.

Schritt 17

Setze ein weiteres Plektrum ein und schiebe es bis zur Mitte der rechten Seitenkante hin.
Die Displaykabel befinden sich etwa auf halbem Weg zur Unterkante des iPads. Halte an, wenn du etwa 7,5 cm von der Unterkante des iPads entfernt bist.

There are sensitive display/digitizer cables no less than five inches from the bottom edge of the iPad. Insert the pick further down than this, or deeper than 1mm beyond this point and you risk irreparably damaging these cables.

Three inches is much too far down this side of the iPad to use picks.

rcrandall85 - 09/07/23

Schritt 18

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

Schritt 19

Schiebe das Plektrum unten links zur unteren linken Ecke hin und trenne den Kleber auf.
Rolle das Plektrum nicht ganz um die Ecke herum, das könnte die Antenne beschädigen.
Lasse das Plektrum in der Ecke stecken und gehe zum nächsten Schritt über.

Schritt 20

Setze ein weiteres Plektrum in den eben an der Unterkante des iPads erzeugten Spalt ein.
Schiebe das Plektrum über die Antenne weg, halte kurz vor dem Home Button an.
Schiebe das Plektrum nur zum Home Button hin und nicht weg von ihm, du könntest sonst die Antenne beschädigen.
Wenn du das Plektrum nochmals durch diesen Bereich schieben musst, dann ziehe es erst heraus und setze es wieder in die untere linke Ecke ein.
Lasse das Plektrum links vom Home Button stecken und arbeite dann weiter.

Schritt 21

Setze ein Plektrum in den eben erzeugten Spalt ein.
Schiebe das Plektrum unter den Home Button und zur unteren rechten Ecke hin. Achte darauf, dass das Plektrum nur mit der Spitze zwischen Touchscreen und Rahmen ist.
Setze die Spitze höchstens 1 mm tief ein, damit die rechte Antenne nicht beschädigt wird.

Be careful with this step. Only insert the tip, 2-3mm. I broken the touch id and home button. No replace or fix to get the touch id working again.

Juan Luis Montoya -

Schritt 22

Setze das Plektrum wieder tiefer ein und schiebe es zum Auftrennen des Klebers in Richtung Home Button.
Schiebe das Plektrum nur zum Home Button hin und nicht weg von ihm, du könntest sonst die Antenne beschädigen.
Wenn du das Plektrum nochmals durch diesen Bereich schieben musst, dann ziehe es erst heraus und setze es wieder in die untere rechte Ecke ein.
Lasse das Plektrum rechts vom Home Button stecken und arbeite dann weiter.

Schritt 23

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Seitenkante des Gerätes.

Schritt 24

Sei bei diesem Schritt sehr vorsichtig. Lasse dir Zeit, achte darauf, dass der Kleber heiß und weich ist, und dass der Kleber komplett mit dem Plektrum aufgeschnitten worden ist. Wenn nötig, dann halte an und erwärme nochmals.
Verdrehe die beiden Plektren in den linken Ecken des iPads bis sich der Touchscreen leicht anhebt, um so die letzten Klebestellen aufzutrennen.
Wenn es schwergängig wird, dann erwärme die Kanten erneut und arbeite weiter mit dem Plektrum.

Schritt 25

Hebe den Touchscreen an der linken Kante nach oben, um den Kleber an der rechten Seitenkante weiter aufzutrennen.

Schritt 26

Halte den Touchscreen fest und schiebe gleichzeitig ein Plektrum zwischen die beiden Displaykabel, um den letzten Kleber aufzuschneiden.

Schritt 27

Wenn der Kleber komplett aufgetrennt ist, dann öffne den Touchscreen wie ein Buch und lege ihn parallel zum iPad hin.
Beseitige beim Zusammenbau alle Kleberreste mit Isopropylakohol vom Rahmen. Wenn du den Touchscreen weiterverwenden willst, muss er auch gereinigt werden. Ersetze den vorherigen Kleber durch Klebeband oder vorgestanzte Klebestreifen.
Denke beim Zusammenbau an die Displaykabel. Achte darauf, dass sie ordentlich zusammengefaltet unter dem LCD liegen, damit sie nicht beschädigt werden.

While reassembling, REALLY make sure the display cables and the home button cable won't be folded / bent while closing the digitizer. I'm not exactly sure what I did, but I broke the home button and touch ID since I bent the home button cable to the point that it broke. These ribbon cables are SUPER fragile.

op_ -

Schritt 28

Verwende einen Kreuzschlitzschraubendreher, um die vier 4,3 mm langen Schrauben zu entfernen, mit denen das LCD befestigt ist.
Entferne etwaiges Klebeband, das die LCD-Schrauben verdeckt.
Achte während der gesamten Reparatur darauf, den Überblick über jede einzelne Schraube zu behalten, damit du sie genau dort wieder einsetzen kannst, wo sie vorher war. Andernfalls könnte dein Gerät beschädigt werden.

Schritt 29

Versuche nicht, das LCD in diesem Schritt komplett zu entfernen. Es ist noch durch mehrere Kabel auf der Home-Button-Seite verbunden.
Hebe das LCD nur auf der Seite an, an der sich die Face Time-Kamera befindet.
Verwende das flache Ende eines Spudgers, um das LCD aus seiner Halterung zu lösen - nur gerade so weit, dass du es mit deinen Fingern zu fassen bekommst.
Klappe das LCD um wie die Seite eines Buchs, indem du es nahe der Kamera anhebst und es über die Seite wendest, auf der sich der Home Button befindet.
Lege das LCD so auf eine saubere, weiche, fusselfreie Unterlage, dass du an die Display-Kabel herankommst.

Schritt 30

Verwende einen Kreuzschlitzschraubendreher, um die 2,3 mm lange Schraube zu entfernen, mit der der Akkustecker am Logic Board befestigt ist.

Schritt 31

Auf diesen Fotos siehst du, wie der Akkustecker unter dem Logic Board aussieht. Nimm diese Fotos zu Hilfe, um den Akku sicher vom Logic Board zu trennen.
Wie du siehst, befinden sich Federn am Logic Board, die gegen die Akku-Kontakte drücken. Da sowohl das Logic Board, als auch der Akku mit Klebstoff befestigt sind, musst du etwas dünnes und flexibles zwischen die Kontaktpunkte schieben, um den Akku zu trennen.

Schritt 32

Gehe sehr vorsichtig vor, wenn du den Akku mithilfe eines Akkublockers isolierst. Die Kontakte des Akkus werden sehr leicht beschädigt, wodurch irreparabler Schaden entsteht.
Achte darauf, dass das iFixit-Logo auf dem Akkublocker nach oben zeigt.
Schiebe den Akkublocker in einem Winkel von 35° unter den Stecker, der den Akku mit dem Logic Board verbindet.
Verwende nicht zu viel Kraft, um den Akkublocker unter den Stecker zu schieben. Wenn du Schwierigkeiten hast, den Akkublocker unter das Logic Board zu schieben, kannst du versuchen, stattdessen eine Spielkarte zu verwenden, um den Akku zu isolieren.
Der Akkublocker oder die Spielkarte sollte im Idealfall unter das Logic Board geschoben werden können, ohne dass du Widerstand spürst. Wenn der Akkublocker oder die Spielkarte eingeschoben ist, sollte er/sie in einem Winkel von ca. 15° stehenbleiben.
Lass den Akkublocker in dieser Position, während du mit der Reparatur fortfährst.

Schritt 33

Verwende einen Kreuzschlitzschraubendreher, um die drei 1,4 mm langen Schrauben zu entfernen, mit denen die Halterung für das Displaykabel befestigt ist.

Schritt 34

Entferne die Halterung für das Displaykabel.

Schritt 35

Verwende das flache Ende eines Spudgers, um das LCD-Kabel zu lösen, indem du den Steckverbinder nach oben hebelst.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Tue dasselbe auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht richtig positioniert ist, können die Verbinder verbiegen, wodurch irreparabler Schaden entsteht.

Schritt 36

Löse das LCD nun vollständig ab und lege es mit der Oberseite nach unten auf eine saubere, weiche, fusselfreie Oberfläche.

Schritt 37

Ziehe den Klebestreifen, mit dem der ZIF-Verbinder am Kabel zum Home Button bedeckt ist, mit einer Pinzette ab.

Schritt 38

Klappe den kleinen, scharnierartigen Sicherheitsbügel am ZIF-Verbinder des Kabels zum Home Button mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel auf.

Schritt 39

Ziehe das Flachbandkabel zum Home Button behutsam mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

Schritt 40

Hebe die Druckverbinder an den beiden Kabeln zum Touchscreen mit dem flachen Ende des Spudgers gerade nach oben und trenne sie ab
Vermeide Schäden an deinem iPad und heble nur an den Steckern selbst, nicht am Anschluss auf dem Logic Board.

Schritt 41

Heble den Vibrationsdämpfer unter dem SIM-Kartenleser mit dem flachen Ende des Spudgers hoch.
Achte darauf, dass du das Flachbandkabel zum Home Button nicht anstichst oder zerreißt.
Entferne den Vibrationsdämpfer.

Schritt 42

Löse das Kabel zum Home Button mit einer Pinzette vom Rückgehäuse ab.
Das Kabel ist leicht festgeklebt.

Schritt 43

Entferne die Front-Panel-Einheit.
Trenne eventuelle Kleberreste zwischen der Front-Panel-Einheit und dem Rahmen mit einem Plektrum auf.
Wenn am Touchscreen dann noch "Geister" oder "Phantom"-Effekte auftreten, kann dies durch Aufkleben von sehr dünnen Isolierband , wie z.B. Kapton (Polyimid) Band an den markierten Stellen auf der Rückseite des Panels gelöst werden. Ersatzteile von iFixit sind schon entsprechend ausgerüstet, hier sollte das nicht notwendig sein.
Ohne die richtige Isolierung können diese Stellen in Kontakt zu anderen Bauteilen kommen und diese Fehlfunktion verursachen.
Diese Isolierung ist mit bloßem Auge nicht sichtbar und unterscheidet sich von den Staubschutzstreifen aus Schaumstoff, so wie sie in vielen iPads anzutreffen sind.
Bevor du beim Zusammenbau das neue Display einbaust, musst du alle Kleberreste vom iPad entfernen und die Klebestellen mit hochkonzentriertem (mindestens 90%igem) Isopropylalkohol und einem fusselfreien Tuch reinigen. Dadurch wird das iPad für den neuen Kleber vorbereitet; er kann dann besser haften.
Teste alle Funktionen des iPads und befestige vorgestanzte Klebestreifen auf der Rückseite des Displays. Unsere Anleitung für Displayklebestreifen hilft dir dabei, bevor du das Display endgültig festklebst.

Schritt 44

Löse das LCD-Pufferband behutsam von der oberen Komponentenhalterung ab.

Schritt 45

Entferne die fünf Kreuzschlitzschrauben, mit denen die obere Komponentenhalterung befestigt ist:
Drei 1,4 mm lange Schrauben
Zwei 1,9 mm lange Schrauben

Schritt 46

Hebe die obere Komponentenhalterung mit der Spudgerspitze so weit an, bis du sie mit den Fingern greifen kannst.
Entferne die obere Komponentenhalterung.
Eventuell musst du die obere Komponentenhalterung von etwas Klebeband ablösen, mit der sie am Logic Board befestigt ist.

Schritt 47

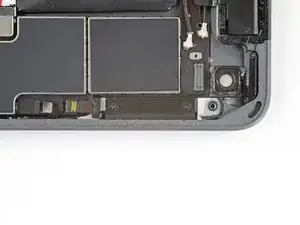

Hebe den Druckstecker der Rückkamera mit dem flachen Ende des Spudgers gerade nach oben und trenne ihn ab.

Schritt 48

Lege einen erwärmten iOpener eine halbe Minute lang auf die Rückkamera.

Schritt 49

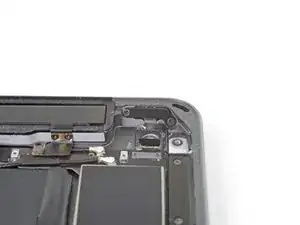

Heble die Rückkamera mit einem Öffnungswerkzeug aus dem Rückgehäuse.

Schritt 50

Entferne die Rückkamera.

What kind of adhesive do you use to glue it back in place?

hawkerplt -

Schritt 51

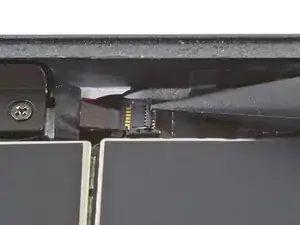

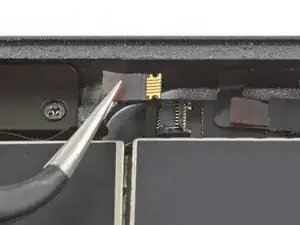

Entferne eventuelles Klebeband vom ZIF-Anschluss des Tastenkontrollkabels.

Schritt 52

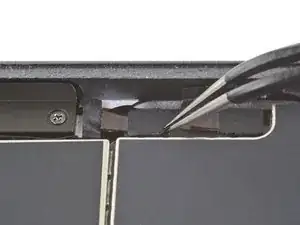

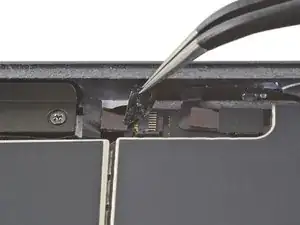

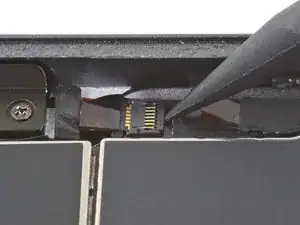

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Tastenkontrollkabels mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

Schritt 53

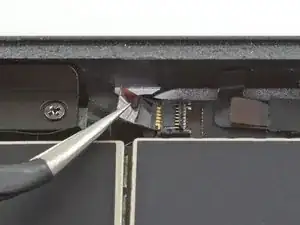

Ziehe das Tastenkontrollkabel vorsichtig mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

Schritt 54

Entferne die beiden 2,3 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Lautstärketasten am Gehäuserückteil befestigt ist.

Schritt 55

Entferne die 2,3 mm lange Kreuzschlitzschraube, mit der die Halterung der Sperrtaste befestigt ist.

Schritt 56

Setze einen Spudger mit der Spitze zwischen Gehäuserückteil und der Unterseite der Halterung der Lautstärketasten ein und schiebe sie zur Seite.
Entferne die Halterung der Lautstärketasten.

Schritt 57

Drücke die Lautstärketasten mit dem flachen Ende des Spudgers aus ihren Ausschnitten im Gehäuserückteil heraus.

Schritt 58

Setze ein Plektrum zwischen das Tastenkontrollkabel und das Gehäuserückteil ein.
Schiebe das Plektrum zur Sperrtaste hoch und schneide den Kleber auf, mit dem das Tastenkontrollkabel am Gehäuserückteil befestigt ist.

Schritt 59

Entferne das Tastenkontrollkabel.
Wenn das Tastenkontrollkabel entfernt ist, wird die Sperrtaste lose sein.
Vergiss beim Zusammenbau nicht, die Sperrtaste wieder in ihren Ausschnitt einzusetzen.

Schritt 60

Lege einen erwärmten iOpener dreißig Sekunden lang auf das Tastenkontrollkabel.

Schritt 61

Fasse die obere Lautstärketaste mit einer Pinzette an.
Setze ein Plektrum zwischen die obere Lautstärketaste und das Tastenkontrollkabel ein.
Löse die obere Lautstärketaste vom Tastenkontrollkabel ab.

Schritt 62

Löse auf die gleiche Weise die untere Lautstärketaste vom Tastenkontrollkabel ab.

Schritt 63

Fasse die Halterung der Sperrtaste mit einer Pinzette an.
Setze einen Hellebarden-Spudger oder ein Plektrum zwischen die Halterung der Sperrtaste und das Tastenkontrollkabel ein.
Ziehe das Tastenkontrollkabel hoch und löse es von den Stiften an der Halterung der Sperrtaste ab.
Befestige beim Zusammenbau die Lautstärketasten und die Sperrtaste mit Tesaband wieder am Tastenkontrollkabel.
