iPad 9 LTE Akku tauschen

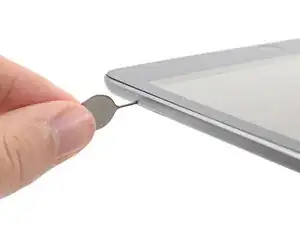

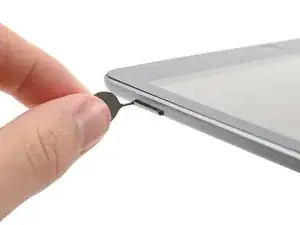

Führe das SIM-Auswurfwerkzeug, ein Bit oder eine gerade gebogene Büroklammer in das Loch des SIM-Karteneinschubs ein.

Drücke das Werkzeug in das Loch hinein, um den SIM-Karteneinschub auszuwerfen.

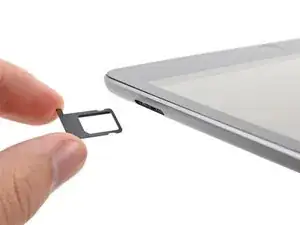

Entferne den SIM-Karteneinschub.

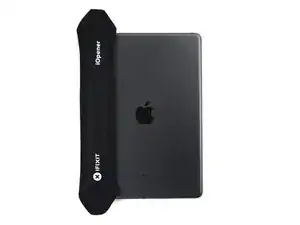

Erhitze einen iOpener und lege ihn zwei Minuten lang auf die linke Kante des iPads.

Während du darauf wartest, dass sich der Klebstoff löst, beachte die folgenden Teile, die durch Hebeln beschädigt werden könnten.

Frontkamera

Umgebungslichtsensoren

Antennen

Displaykabel

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

Lege etwas unter das iPad, sodass es gerade bleibt bleibt, wenn du das Gerät zwischen die zwei Saugheber legst.

Positioniere die Saugheber in der Mitte der linken Kante - eine auf der Ober- und eine auf der Unterseite.

Halte die untere Seite der Anti-Clamp fest und drücke den oberen Saugheber fest.

Ziehe den blauen Griff nach vorne, um die Arme zu verriegeln.

Drehe den Griff entweder 360 Grad im Uhrzeigersinn, oder so lange, bis sich die Saugheber anfangen zu dehnen.

Stelle sicher, dass die Saugheber an ihrer vorherigen Stelle verbleiben. Verringere den Druck und richte die Arme wieder neu aus, falls sich die Saugheber verschoben haben.

Warte eine Minute bis sich der Klebstoff löst und sich eine Öffnung bildet.

Sollte das Display nicht warm genug werden, kannst du einen Fön verwenden, um die linke Kante des iPads zu erwärmen.

Setze ein Plektrum unter den Displayrand ein, sobald die Anti-Clamp eine Lücke schafft, die hierfür groß genug ist.

Überspringe den nächsten Schritt.

Wenn sich das Display warm anfühlt, bringe den Saugheber so nah wie möglich an der linken Kante an.

Hebe das Display mit Hilfe des Saughebers an, um einen schmalen Spalt zwischen Touchscreen und Rahmen zu öffnen.

Setze ein Plektrum in diesen Spalt zwischen Touchscreen und Rahmen ein.

Nimm ein zweites Plektrum und setze es in den Spalt, den du eben kreiert hast, ein.

Schiebe das Plektrum in Richtung der unteren linken Ecke des iPads, um den Klebstoff zu lösen.

Lasse das Plektrum in der unteren linken Ecke stecken, um zu verhindern, dass sich der Klebstoff wieder verbindet.

Sollte das Plektrum im Klebstoff hängen bleiben, dann "rolle" es an den Kanten des iPads entlang und mache so mit dem Auftrennen des Klebers weiter.

Schiebe das erste Plektrum in Richtung der oberen linken Ecke des iPads, um den Klebstoff zu durchtrennen.

Lasse dieses Plektrum in der oberen linken Ecke stecken, damit sich der Klebstoff nicht wieder verbindet.

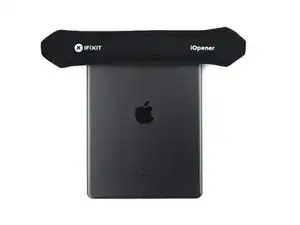

Erhitze den iOpener und lege ihn zwei Minuten lang auf die Oberkante des iPads.

Schiebe das Plektrum um die obere linke Ecke des iPads, um den Klebstoff zu lösen.

Schiebe das Plektrum an der Oberkante des iPads entlang, halte jedoch kurz vor der Frontkamera an.

Ziehe das Plektrum so weit heraus, dass nur noch die Spitze dem Touchscreen und dem Rahmen verbleibt.

Schiebe das Plektrum oberhalb der Frontkamera vorbei, um den Klebstoff aufzutrennen.

Lasse das Plektrum rechts neben der Frontkamera stecken, bevor du weitermachst.

Setze das Plektrum wieder ein und schiebe ihn zur rechten oberen Ecke des iPads, um den Klebstoff komplett abzulösen.

Lasse das Plektrum in der oberen rechten Ecke setzen, damit sich der Klebstoff nicht wieder verbindet.

Erhitze einen iOpener und lege ihn für zwei Minuten auf die rechte Seite des iPads.

Schiebe das Plektrum um die obere rechte Ecke des iPads, um den Klebstoff aufzutrennen.

Setze ein neues Plektrum ein und schiebe ihn bis zur Mitte der rechten Kante des iPads.

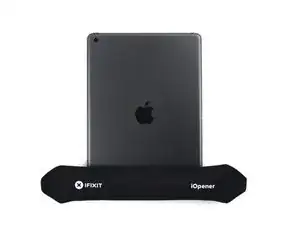

Erhitze einen iOpener und lege ihn für zwei Minuten auf die untere Kante des iPads.

Schiebe das Plektrum unten links Seite zur unteren linken Ecke, um auch dort den Klebstoff aufzutrennen.

Lasse das Plektrum in dieser Ecke, bevor du zum nächsten Schritt übergehst.

Setze ein neues Plektrum in den Spalt an der unteren Kante des iPads, die gerade entstanden ist, ein.

Schiebe das Plektrum über die Antenne und halte kurz vor dem Home Button an.

Lasse das Plektrum auf der linken Seite des Home Buttons stecken, bevor du weiter fortfährst.

Setze ein Plektrum in den eben erstellten Spalt ein.

Schiebe das Plektrum unter den Home Button und in Richtung der unteren rechten Ecke. Stelle sicher, dass hier nur die Spitze zwischen dem Touchscreen und dem Rahmen eingeführt ist.

Setze das Plektrum wieder ein und schiebe es in Richtung des Home Buttons, um den Kleber untern komplett aufzutrennen.

Lasse das Plektrum rechts vom Home Buttons stecken, bevor du fortfährst.

Erhitze einen iOpener und lege ihn für zwei Minuten auf die rechte Kante des iPads.

Drehe die Plektren an den linken Ecken des iPads, um den Touchscreen etwas anzuheben und somit den letzten Klebstoff zu lösen.

Hebe die linke Kante des Touchscreen nach oben, um den Klebstoff entlang der rechten Kante zu lösen.

Halte den Touchscreen fest und schiebe ein Plektrum zwischen die beiden Displaykabel, um den restlichen Klebstoff aufzutrennen.

Sobald der ganze Klebstoff aufgetrennt ist, kannst du den Touchscreen wie ein Buch aufklappen und ihn parallel zum iPad ablegen.

Falls irgendwelche Schrauben am LCD mit Klebeband bedeckt sind, dann ziehe es mit deinen Fingern oder einer Pinzette ab.

Entferne mit einem Kreuzschlitzschraubendreher die vier 4,2 mm langen Schrauben, mit denen das LCD am Rahmen befestigt ist.

Setze einen Spudger zwischen den Rahmen und den oberen rechten Teil des LCDs ein.

Heble langsam mit dem Spudger nach oben, um den Kleber abzulösen.

Wiederhole den vorigen Schritt für den oberen linken Teil des LCDs.

Heble das LCD mit dem flachen Ende eines Spudgers gerade weit genug aus seiner Aussparung, um es mit deinen Fingern zu greifen.

Klappe das LCD des iPads wie eine Seite in einem Buch um, hebe es in der Nähe der Kamera an und drehe es über das Home-Button-Ende des Rahmens.

Lege das LCD auf eine saubere, weiche und fusselfreie Oberfläche, um an die Displaykabel heranzukommen.

Entferne mit einem Kreuzschlitzschraubendreher die 2,3 mm lange Schraube, mit der der Akkustecker am Logic Board befestigt ist.

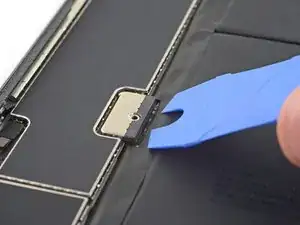

Schiebe den Akku-Blocker in einem 35-Grad-Winkel unter den Akkuanschluss des Logic Boards.

Lasse den Akku-Blocker während der Reparatur in dieser Position stecken.

Entferne mit einem Kreuzschlitzschraubendreher die drei 1,4 mm langen Schrauben, mit denen die Halterung des Displaykabels befestigt ist.

Entferne die Halterung des Displaykabels.

Heble den Druckstecker des LCD-Kabels mit dem flachen Ende eines Spudgers hoch und löse ihn ab.

Entferne das LCD-Display vollständig und lege es mit der Vorderseite nach unten auf eine saubere, weiche und fusselfreie Oberfläche.

Ziehe das Klebeband, das den ZIF-Stecker des Home Button Kabels bedeckt, mit einer Pinzette ab.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Kabels zum Home Buttons mit einem Spudger, deinem Fingernagel oder einem Öffnungswerkzeug hoch.

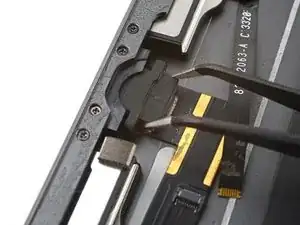

Benutze eine Pinzette, um das Home Button Flachbandkabel gerade aus dem ZIF-Anschluss herauszuziehen.

Benutze das flache Ende eines Spudgers, um die beiden Druckstecker der Touchscreen-Kabel hochzuhebeln und abzutrennen.

Benutze das flache Ende eines Spudgers, um den Puffer-Block in der Nähe der unteren rechten Ecke der iPads zu entfernen.

Entferne den Puffer-Block.

Ziehe das Kabel zum Home Button mit einer Pinzette vom Rahmen ab.

Entferne die Frontpaneleinheit.

Solltest du Probleme mit so genannten "Ghost" oder "Phantom" Touch Problemen haben kann es helfen eine dünne Schicht Isolierband, wie Polyimide-Klebeband an den markierten Bereichen auf der Rückseite des Panels anzubringen. Bei iFixit Ersatz-Touchscreens ist dies nicht nötig, da sie bereits damit ausgestattet sein sollten.

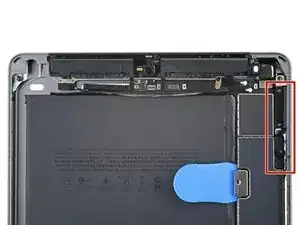

Über der oberen Komponentenhalterung ist ein Klebeband befestigt, um das LCD vor Erschütterungen zu schützen. Ziehe das Klebeband sorgfältig ab.

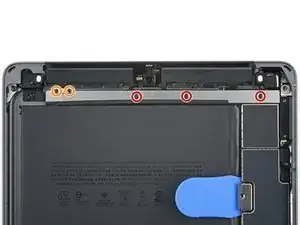

Entferne die fünf Kreuzschlitzschrauben #00, mit denen die obere Komponentenhalterung befestigt ist:

Drei 1,4 mm lange Schrauben

Zwei 1,9 mm lange Schrauben

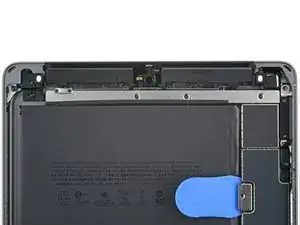

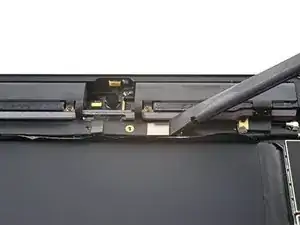

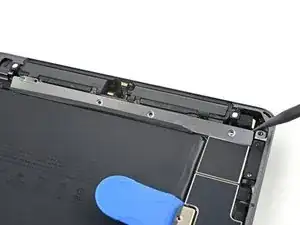

Hebe die obere Komponentenhalterung mit der Spudgerspitze so weit hoch, bis du sie mit deinen Fingern greifen kannst.

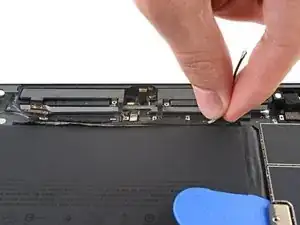

Löse die obere Komponentenhalterung mit den Fingern vom Klebeband ab.

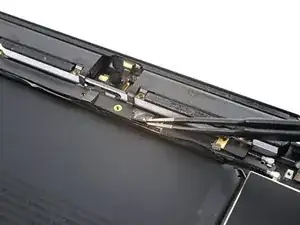

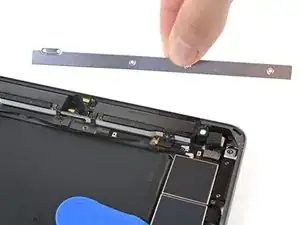

Entferne die obere Komponentenhalterung.

Wenn ein Klebeband über dem ZIF-Stecker des Helligkeitssensors angebracht ist, dann ziehe es zurück.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Helligkeitssensors mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

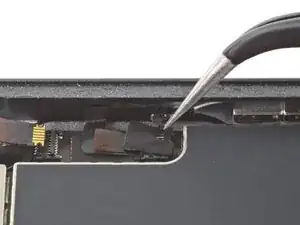

Ziehe das Kabel zum linken Helligkeitssensor behutsam mit einer Pinzette aus dem ZIF-Anschluss heraus.

Löse den Sensor mit den Fingern oder einer Pinzette vom Rahmen ab.

Entferne alle Klebereste mit einer Pinzette vom Rahmen.

Wenn ein Klebeband über dem Druckstecker der Kopfhörerbuchse angebracht ist, dann ziehe es zurück.

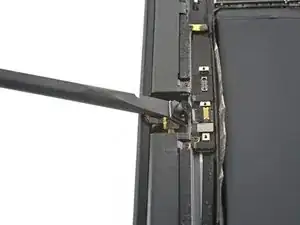

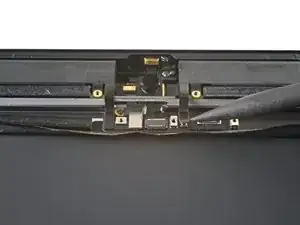

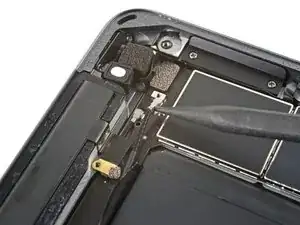

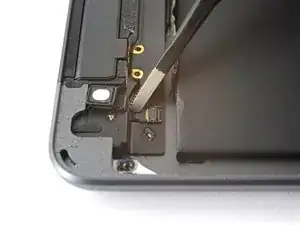

Heble den Druckstecker der Kopfhörerbuchse mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Löse das Kabel zur Kopfhörerbuchse mit den Fingern oder einer Pinzette vom Rahmen ab.

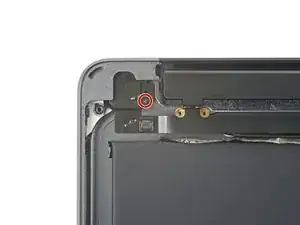

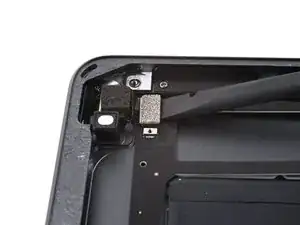

Entferne die 3,3 mm lange Kreuzschlitzschraube, mit der die Kopfhörerbuchse befestigt ist, vom Rahmen.

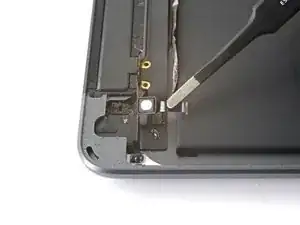

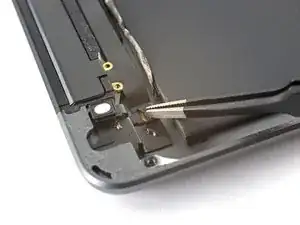

Ziehe die Kopfhörerbuchsemit einer Pinzette aus ihrer Fassung heraus und entferne sie.

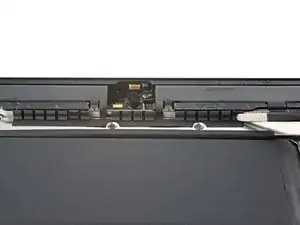

Wenn ein Klebeband über dem ZIF-Stecker der Frontkamera angebracht ist, dann ziehe es zurück.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss der Frontkamera mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

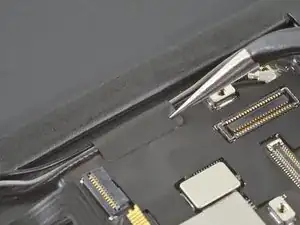

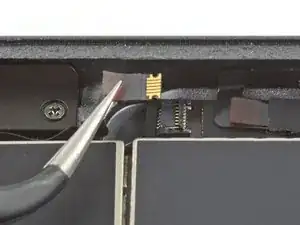

Ziehe das Kabel zur Frontkamera behutsam mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

Lege einen erwärmten iOpener neunzig Sekunden lang auf die Oberkante des Gerätes.

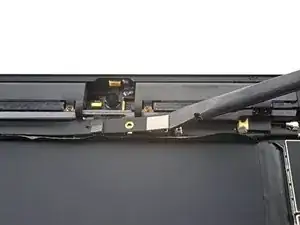

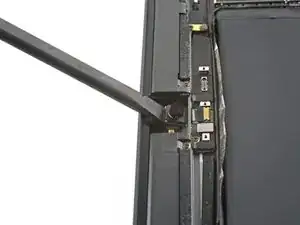

Setze einen Spudger mit dem flachen Ende zwischen die Frontkamera und den Rahmen ein.

Heble die Kamera vorsichtig nach oben, bis sich der Kleber löst.

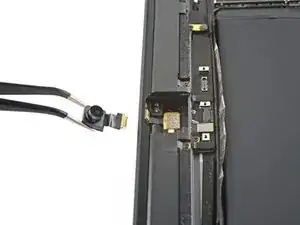

Hole die Frontkamera mit einer Pinzette aus ihrer Vertiefung heraus.

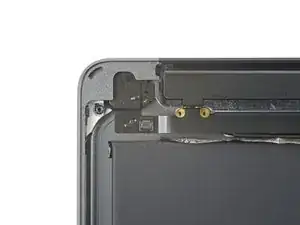

Entferne die drei 1,4 mm langen Kreuzschlitzschrauben, mit denen die Mobilantennen am Rückgehäuse befestigt sind.

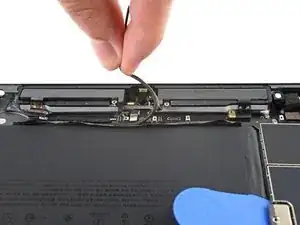

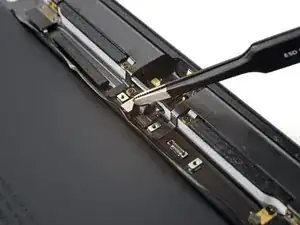

Trenne das Koaxialkabel zur rechten Antenne folgendermaßen ab: Setze einen Spudger mit der Spitze so nah wie möglich am Stecker unter das Kabel und heble nach oben.

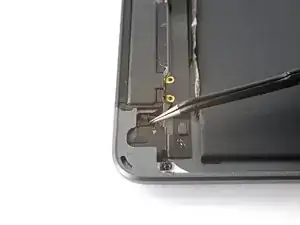

Wiederhole das Ganze für das linke Antennenkabel.

Löse das Koaxialkabel zur linken Antenne vom Rückgehäuse ab.

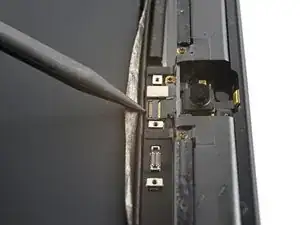

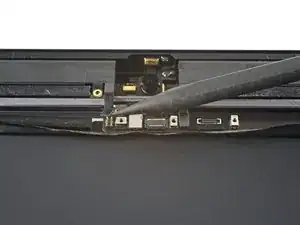

Heble die Druckstecker der beiden Mobilfunkkabel auf dem Logic Board mit dem Spudger hoch und trenne sie ab.

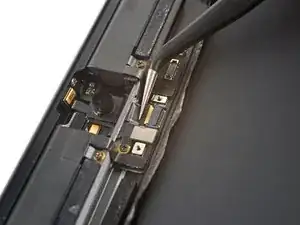

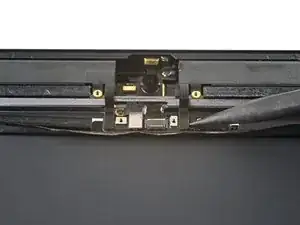

Heble den Druckstecker am Kabel zur Rückkamera mit dem flachen Ende des Spudgers nach oben und trenne ihn ab.

Wenn noch ein Klebeband auf dem ZIF-Anschluss des Tastenkontrollkabels klebt, dann ziehe es ab.

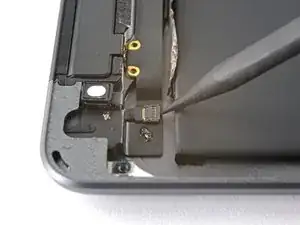

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Tastenkontrollkabels mit der Spudgerspitze, deinem Fingernagel oder einem Öffnungswerkzeug hoch.

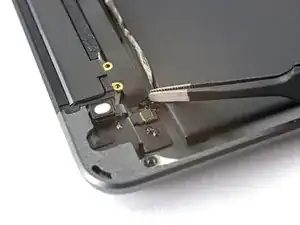

Ziehe das Tastenkontrollkabel behutsam mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

Wenn noch ein Klebeband auf dem ZIF-Anschluss am Kabel des Smart Cover Sensors klebt, dann ziehe es ab.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Kabels zum Smart Cover Sensor mit der Spudgerspitze, deinem Fingernagel oder einem Öffnungswerkzeug hoch.

Ziehe das Kabel zum Smart Cover Sensor behutsam mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

Klappe den kleinen scharnierartigen Sicherungsbügel am ZIF-Anschluss des Kabels zum SIM-Kartenleser mit der Spudgerspitze, deinem Fingernagel oder einem Öffnungswerkzeug hoch.

Ziehe das Kabel zum SIM-Kartenleser behutsam mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

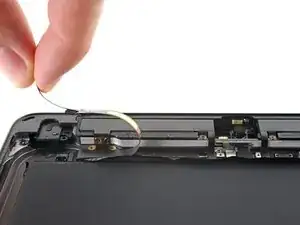

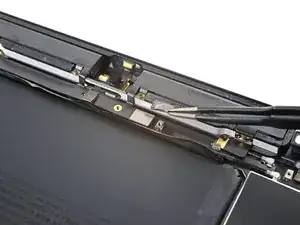

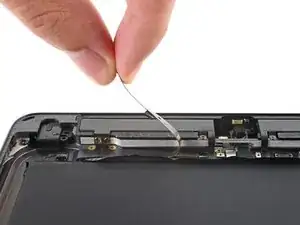

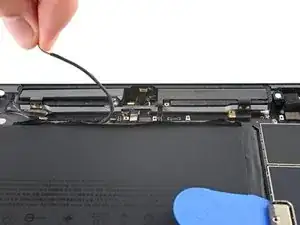

Setze einen Spudger mit der Spitze unter das rechte Antennenkabel und hebe es zum Abtrennen gerade nach oben.

Löse das rechte Antennenkabel ab.

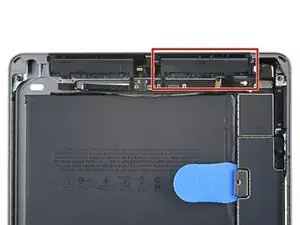

Setze einen Spudger mit der Spitze unter das linke Antennenkabel und hebe es zum Abtrennen gerade nach oben.

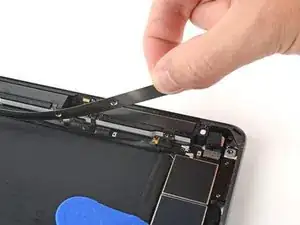

Löse das linke Antennenkabel vom Rückgehäuse an der Unterkante des iPads ab.

Heble den Vibrationsdämpfer in der unteren linken Ecke des iPads mit dem flachen Ende des Spudgers nach oben.

Entferne den Vibrationsdämpfer mit einer Pinzette.

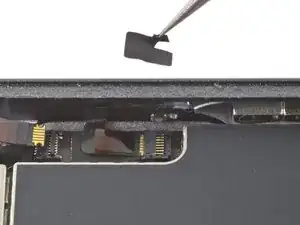

Ziehe das Klebeband auf den Lautsprechersteckern mit einer Pinzette oder deinen Fingernägeln ab.

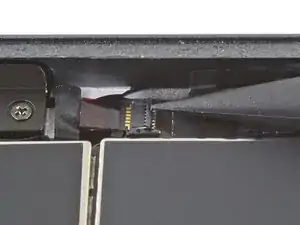

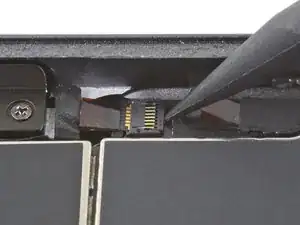

Klappe den kleinen scharnierartigen Sicherungsbügel an den beiden ZIF-Anschlüssen der linken und rechten Lautsprecherkabel mit der Spudgerspitze, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

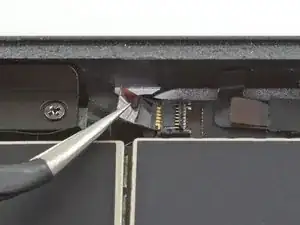

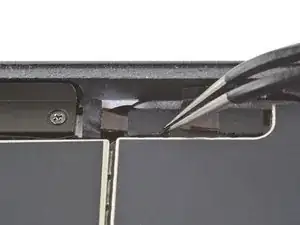

Ziehe das rechte sowie das linke Lautsprecherkabel behutsam mit einer Pinzette gerade aus seinem jeweiligen ZIF-Anschluss heraus.

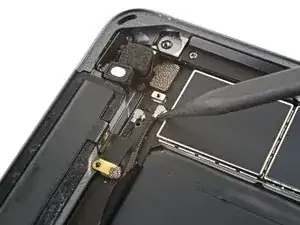

Heble mit der Spudgerspitze so nah wie möglich am Stecker am Koaxialkabel des Smart Connectors nach oben und trenne den Stecker ab.

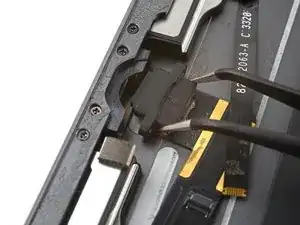

Hebe den Stecker am Kabel zum Smart Connector mit einer Pinzette gerade nach oben und trenne ihn ab.

Die Kabel zum Smart Connector sind mit einem Klebeband am Rückgehäuse befestigt. Ziehe es mit einer Pinzette zurück.

Löse die Kabel zum Smart Connector vom Rückgehäuse ab.

Lege einen erwärmten iOpener eine Minute lang auf die untere linke Ecke des Rückgehäuses, damit der Kleber des SIM-Kartenlesers aufweicht.

Heble fest und gleichmäßig mit einem Öffnungswerkzeug an der Unterkante des SIM-Kartenlesers.

Entferne den SIM-Kartenleser.

Entferne die vier Kreuzschlitzschrauben, mit denen die Ladebuchse am Rahmen befestigt ist:

Zwei 2,2 mm lange Schrauben

Zwei 3,2 mm lange Schrauben

Lege einen erwärmten iOpener jeweils dreißig Sekunden lang auf die Unterseite, die Oberseite und die Seite mit dem Logic Board.

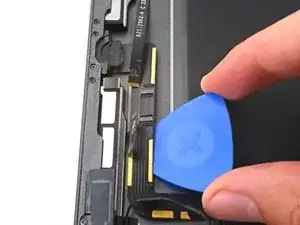

Setze ein Plektrum nahe an der Ladebuchse unter das Kabel zur Ladebuchse. Schiebe es zum Auftrennen des Klebers zum Logic Board hin.

Ziehe die Ladebuchse aus ihrer Öffnung im Rückgehäuse heraus.

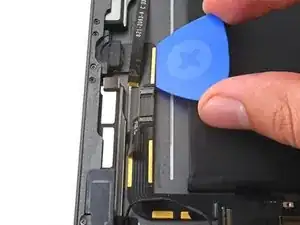

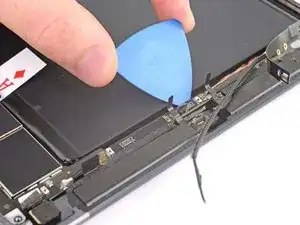

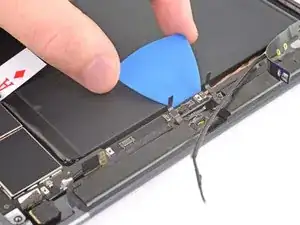

Setze ein Plektrum unter den oberen Arm des Logic Boards und schiebe es zum Logic Board hin, dadurch wird der Kleber zwischen ihm und dem Rückgehäuse aufgetrennt.

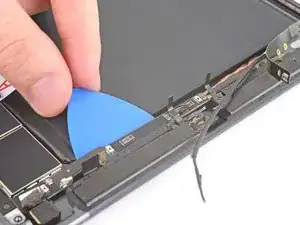

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Entferne den Akkublocker.

Setze ein Öffnungswerkzeug nahe an der Unterkante des Logic Boards ein und heble langsam und gleichmäßig nach oben, so dass es sich vom Rückgehäuse ablöst.

Setze ein Öffnungswerkzeug nahe an der Mitte des Logic Boards ein und heble langsam und gleichmäßig nach oben, so dass es sich vom Rückgehäuse ablöst.

Setze ein Öffnungswerkzeug nahe an der Oberkante des Logic Boards ein und heble langsam und gleichmäßig nach oben, so dass es sich vom Rückgehäuse ablöst.

Setze ein Öffnungswerkzeug nahe an der Mitte des Logic Boards ein und heble nach oben, bis du es mit den Fingern greifen kannst.

Trenne den restlichen Kleber, mit dem das Logic Board am Rückgehäuse befestigt ist, mit einem Halberd Spudger oder einem Plektrum auf.

Entferne das Logic Board.

Schneide einen Streifen Malerband auf die Breite des iPads zu.

Drücke die Unterkante des Streifens auf die Gehäuserückseite über den Lautsprechern und die unteren Antennen.

Drücke die Oberkante des Streifens über die unteren Bauteile, damit keine Kabel beim Ausbau des Akkus stören können.

Klebe genauso die oberen Bauteile ab.

Trage eine Schutzbrille, wenn du den Klebstoffentferner verwendest.

Trage keine Kontaktlinsen ohne Schutzbrille.

Beim Kit sind Handschuhe beigefügt. Wenn du Hautreizungen vermeiden möchtest, dann ziehe sie jetzt an.

Ziehe den schwarzen Gummistopfen von der Flasche mit dem Klebstoffentferner ab.

Schneide die Spitze am Verschluss mit einer Schere ab.

Auf dem Foto sind die Stellen rot markiert, an denen der Akku mit Klebestreifen an der Gehäuserückseite befestigt ist.

Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylakohol an der linken Akkukante ein.

Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylakohol an der Unterkante des Akkus ein.

Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylakohol zwischen die beiden Akkuzellen ein.

Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylakohol an der rechten Akkukante ein.

Tröpfle etwas Klebstoffentferner oder hochkonzentrierten Isopropylakohol an der Oberkante des Akkus ein.

Setze eine Kunststoffkarte unter die untere rechte Ecke des Akkus ein.

Schiebe die Kunststoffkarte unter die rechte Kante bis zur Mitte hin.

Schiebe die Kunststoffkarte so weit wie möglich unter den Akku, um den Kleber aufzutrennen.

Entferne die Kunststoffkarte.

Schiebe die Kunststoffkarte so tief wie möglich unterhalb des Akkusteckers ein.

Lasse die Kunststoffkarte so stecken.

Schiebe die Kunststoffkarte so tief wie möglich oberhalb des Akkusteckers ein.

Ziehe die Kunststoffkarte unterhalb des Akkusteckers heraus und schiebe sie unter die Unterkante des Akkus ein.

Schiebe die Kunststoffkarte zum Auftrennen des Klebers an der Unterkante des Akkus entlang.

Wenn du an der linken Ecke der Unterkante angekommen bist, dann schiebe die Kunststoffkarte so tief wie möglich hinein.

Ziehe die Kunststoffkarte oberhalb des Akkusteckers heraus und schiebe sie unter die Oberkante des Akkus ein.

Schiebe die Kunststoffkarte zum Auftrennen des Klebers an der Oberkante des Akkus entlang.

Wenn du an der linken Ecke der Oberkante angekommen bist, dann schiebe die Kunststoffkarte so tief wie möglich hinein.

Setze die Kunststoffkarte unter die obere linke Ecke des Akkus ein.

Schiebe die Kunststoffkarte zur Unterseite des iPads hin.

Wenn du an der mittleren Kante des Akkus bist, dann drücke die Kunststoffkarte so tief wie möglich hinein, um den Klebestreifen in der Mitte aufzutrennen.

Setze die Kunststoffkarte unter die untere linke Ecke des Akkus ein.

Schiebe die Kunststoffkarte zur Oberseite des iPads hoch.

Wenn du an der mittleren Kante des Akkus bist, dann drücke die Kunststoffkarte so tief wie möglich hinein, um den Klebestreifen in der Mitte aufzutrennen.

Entferne den Akku.
