Einleitung

Diese Anleitung zeigt, wie das Logic Board im iPad Pro 12,9" (5. Generation) ausgetauscht werden kann.

Face-ID wird nach dem Austausch des Logic Boards nicht mehr funktionieren. Die Frontpaneleinheit und das Logic Board sind miteinander gekoppelt, wenn eines der beiden Bauteile ersetzt wird, verlierst du Face-ID.

Diese Anleitung wurde mit dem A2379 iPad Pro Modell (Wi-Fi und LTE mit mmWave) erstellt. Wenn du nur das Wi‑Fi Modell hast, kannst du die Anleitung zur Orientierung verwenden, es sind aber eventuell weitere hier nicht beschriebene Schritte notwendig.

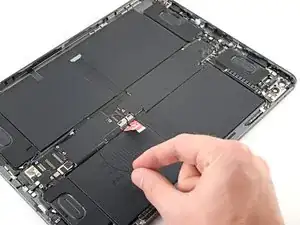

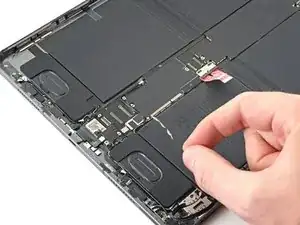

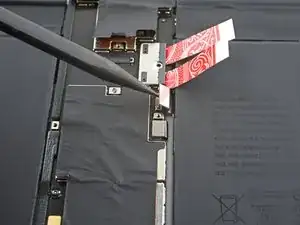

Einige Bilder zeigen, wie der Akku mit zwei Kartonstreifen abgetrennt wird. Du kannst das so machen, es ist aber zuverlässiger, wenn du vorher den Akku ganz leerlaufen lässt. Beachte die optischen Abweichungen der Anleitung während der Reparatur nicht.

  1. L2bPbPROcvLjn6wk
    • Lasse den Akku des iPads vor Reparaturbeginn ganz entladen. Ein geladener Akku kann in Brand geraten, wenn er während der Reparatur versehentlich beschädigt wird.

    • Wenn der Akku aufgebläht ist, musst du geeignete Sicherheitsmaßnahmen treffen.

    • Ziehe die Stecker an allen Kabeln ab und schalte das iPad komplett aus.

  2. BtVWQ52HEFXlHOYx
    • Lege einen heißen iOpener zwei Minuten lang auf die rechte Displaykante.

    • Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Zuviel Hitze kann aber das Display und/oder den Akku beschädigen, sei also sehr vorsichtig.

  3. tt5jYCwYT45ASavn
    tt5jYCwYT45ASavn
    MYbpOAXdavgXYfB4
    51hXGvUKBCJcfi6J
    • Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten drei Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten drei Schritte und folge einer anderen Methode.

    • Genaue Anweisungen für die Anti-Clamp findest du hier.

    • Drücke den blauen Griff zurück, damit die Arme frei beweglich werden.

    • Lege das iPad auf einen Gegenstand, so dass es waagrecht zwischen den beiden Saugheber aufliegt.

    • Bringe die Saugheber mittig nahe an der rechten Seitenkante des iPads an, einen auf der Vorderseite, den anderen auf der Rückseite.

    • Halte die Anti Clamp unten gut fest und drücke kräftig auf den oberen Saugheber, um sie gut zu befestigen.

    • Wenn die Saugheber nicht gut haften, dann klebe Paketband über die Oberfläche des Gerätes, damit sie griffiger wird.

  4. K2cPoWCO2OnFlRhi
    K2cPoWCO2OnFlRhi
    1Q6V1Gmjs4sUR2o1
    6UBAGNFFWRGrr61Z
    • Drücke den blauen Griff nach vorne, um die Arme zu verriegeln.

    • Drehe den Griff eine volle Umdrehung im Uhrzeigersinn oder bis die Saugheber beginnen sich zu dehnen.

    • Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

  5. OMQOXpgEZKWZiCCn
    OMQOXpgEZKWZiCCn
    YnMcUe6aGvXNGDKe
    • Warte eine Minute, damit sich der Kleber allmählich ablösen und sich ein Spalt bilden kann.

    • Wenn das Display nicht heiß genug ist, dann erwärme die rechte Kante des iPads mit einem Haartrockner.

    • Diese Anleitung zeigt, wie der Haartrockner richtig benutzt wird.

    • Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

    • Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.

    • Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.

    • Überspringe den nächsten Schritt.

  6. t3B3cJNOAAtOwhdX
    t3B3cJNOAAtOwhdX
    YPBU6mDj1CBdSDPt
    PHBvtyicBV3YINLQ
    • Wenn das Display stark gesplittert ist, haftet der Saugheber vielleicht besser, wenn du das Display mit durchsichtigem Klebeband überklebst. Du kannst auch statt eines Saughebers besonders starkes Klebeband verwenden. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber am Display fest.

    • Befestige einen Saugheber so nahe wie möglich in der Mitte des rechten Displayrands.

    • Ziehe das Display fest und gleichmäßig nach oben, bis ein schmaler Spalt zwischen Rahmen und Display entstanden ist.

    • Das große Display ist sehr empfindlich. Der Spalt darf grade nur so groß sein, dass ein Plektrum hineinpasst.

    • Wenn sich der Spalt nicht öffnen lässt, dann lege nochmals einen heißen iOpener zwei Minuten lang auf die rechte Seitenkante.

    • Setze ein Plektrum in den Spalt ein.

    • Schiebe das Plektrum nicht tiefer als 5 mm hinein, das Display könnte sonst beschädigt werden.

  7. g1QNuqZKk3G2ihYp
    g1QNuqZKk3G2ihYp
    NNvUXStSSh5csOfp
    COWMOPL3l5rPGkqf
    • An der rechten Seitenkante befinden sich zwei 2 cm lange Magnete. Setze an diesen Stellen das Plektrum nicht tiefer als 2 mm ein, um Schäden zu vermeiden:

    • Der erste Magnet fängt ungefähr 3 cm von der Oberkante des iPads entfernt an.

    • Der zweite Magnet fängt ungefähr 3 cm von der Unterkante des iPads entfernt an.

    • Setze an den anderen Stellen das Plektrum nicht tiefer als 5 mm ein.

  8. BMfIJOkWqkI5Y5ji
    BMfIJOkWqkI5Y5ji
    MxSwT6kWHC5OBK4D
    EYeM4uqTvx4VgmiY
    • Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante entlang.

    • Kippe das Plektrum nach unten setze es an den Ausschnitten für die Magnete 2 mm tief ein, sonst 5 mm.

    • Lasse das Plektrum in der unteren rechten Ecke stecken.

  9. fW2Vs5bsRXITJmR2
    fW2Vs5bsRXITJmR2
    PXijmWSEWdAuq2mN
    • Schiebe das Plektrum um die rechte untere Ecke herum, um den Kleber aufzutrennen.

    • Lasse das Plektrum in der rechten unteren Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  10. DxLQcapNWYoxNQeH
    • Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

  11. HJOqXNPfIDyZTWC5
    HJOqXNPfIDyZTWC5
    EJaydKJYSYMkQNgy
    wghWd1KIg5XaavKP
    • Setze ein weiteres Plektrum in die untere rechte Displayecke ein.

    • Setze das Plektrum nicht tiefer als 5 mm ein.

    • Schiebe das Plektrum zur unteren linken Ecke hin und trenne den Kleber an der Unterkante auf.

  12. hXYHYZhLkwOLKlDe
    hXYHYZhLkwOLKlDe
    ITG4XbAQC1SxX2nJ
    • Schiebe das Plektrum um die untere linke Displayecke herum.

    • Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  13. cQfrqDNkBRTHoLEo
    • Lege einen erwärmten iOpener zwei Minuten lang auf die linke Displaykante.

  14. a2a1SGxPOF5ca13k
    a2a1SGxPOF5ca13k
    3YvJQTKTF43RgqvE
    • An der linken Seitenkante befinden sich vier 2 cm lange Ausschnitte, bei denen der Kleber sehr schmal ist. Setze an diesen Stellen das Plektrum nicht tiefer als 2 mm ein, damit das Display nicht beschädigt wird:

    • Die obere beiden Ausschnitte fangen 4 cm und 6 cm vom oberen Rahmenrand entfernt an.

    • Die unteren beiden Ausschnitte fangen 4 cm und 6 cm vom unteren Rahmenrand entfernt an.

    • Setze an den anderen Stellen das Plektrum nicht tiefer als 5 mm ein.

  15. 5OyIjg1GodfJD1IP
    5OyIjg1GodfJD1IP
    FeAMjuE5xOTpxXOA
    vDBOZxaNZ4kdVhRS
    • Setze ein drittes Plektrum in die untere linke Ecke des Displays ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers zur linken oberen Ecke hin, vermeide dabei die im vorigen Schritt erwähnten Ausschnitte.

    • Lasse das Plektrum in der oberen linken Ecke stecken.

  16. ZSmIFBdEiCsOAUw6
    ZSmIFBdEiCsOAUw6
    t3O3yHay1c1aLxbh
    • Schiebe das Plektrum um die obere linke Displayecke herum.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

  17. 5nCU2M6Q6FhObwcO
    • Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

  18. N5UOq2gJCDKqUiB6
    N5UOq2gJCDKqUiB6
    q6GhbZOqUB6GVnwO
    NF4doygsAukZ1ZbO
    • Während der Kleber an der Oberkante weich wird, schaue dir folgende Informationen an:

    • Nahe bei den Ecken befinden sich zwei Helligkeitssensoren. Setze an diesen Stellen das Plektrum nicht tiefer als 1 mm ein.

    • Die Frontkamera und weitere Sensoren befinden sich in der Mitte der Oberkante. Setze hier kein Plektrum ein, der Kleber ist hier weniger als 1 mm breit und du könntest Bauteile beschädigen.

    • Setze an den übrigen Stellen das Plektrum nicht tiefer als 5 mm ein, um das Display nicht zu beschädigen.

  19. JQSUSVHpYUAWSMnt
    JQSUSVHpYUAWSMnt
    fuBqKciryhaCXtA2
    • Schiebe das Plektrum zur oberen rechten Kante hin, halte kurz vor der Kameraeinheit an.

    • Wenn du das Plektrum weiter schiebst, riskiert du einen Schaden bei den Kamerasensoren.

    • Lasse das Plektrum stecken.

  20. LXUeQXbZu5IbxJaU
    LXUeQXbZu5IbxJaU
    gBiI5RHhiXvPDUKK
    • Setze ein neues Plektrum etwa 4 cm vom vorherigen entfernt auf der anderen Seite der Kameraeinheit ein.

    • Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur oberen rechten Ecke hin.

  21. WEn2BtDZMgAeTHS4
    WEn2BtDZMgAeTHS4
    Cwcongxk1qQcvna1
    i6TNiahHGc3fBVPu
    • Entferne das Display noch nicht ganz, es ist immer noch mit verschiedenen Kabeln am Rahmen angeschlossen.

    • Fasse das Display an zwei gegenüberliegenden Ecken an und hebe es hoch, bis es sich vom Rahmen löst.

    • Wenn das Display festzuhängen scheint, dann schiebe das Plektrum ganz um das iPad herum, um verbliebene Klebestellen aufzutrennen. Achte auf die in den vorigen Schritten gezeigten empfindlichen Bereiche.

    • Schiebe das Display zur unteren rechten Ecke des Rahmens hin, bis das Flachbandkabel nahe am oberen Rand sichtbar wird.

  22. 4BDoClcCifNZNnHs
    • Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren ursprünglichen Ort zurückkommt.

    • Entferne die beiden Kreuzschlitzschrauben, mit denen die obere Kabelabschirmung befestigt ist:

    • Eine 1,8 mm lange Schraube

    • Eine 1,4 mm lange Schraube

    • Beim Zusammenbau ist jetzt eine gute Gelegenheit, das iPad anzuschalten und ausgiebig zu testen, bevor du es wieder zuklebst. Achte darauf, dass es wieder ausgeschaltet ist, bevor du weiterarbeitest.

  23. HJExQIpBLIHF6HOF
    HJExQIpBLIHF6HOF
    cATwmFhp6SEL3h5e
    • Entferne die obere Kabelabschirmung mit den Fingern oder einer Pinzette.

  24. oeUCs2KZqOUR1vdj
    oeUCs2KZqOUR1vdj
    INdyJvx44nBRNQtp
    • Heble die Druckstecker am Kabel der oberen Sensoren mit der Spudgerspitze hoch und trenne sie ab.

    • Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn erst genau ausrichten. Drücke ihn dann auf einer Seite fest, bis er einrastet. Wiederhole den Vorgang für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

  25. Rgg6bWUIqO3LO3hK
    Rgg6bWUIqO3LO3hK
    y3pAhN3QjJgoom2X
    61iksEhq2emJHwRo
    • Fasse das Display an der rechten Kante an und klappe es wie ein Buch auf.

    • Ziehe das Display nicht nach oben, die Displaykabel sind immer noch angeschlossen.

    • Lege das Display über dem linken Rand des iPads ab.

    • Achte darauf, dass die Kabel nicht zu stark angespannt werden.

  26. 2pZbN5drDq3FFBgw
    2pZbN5drDq3FFBgw
    sxtbqWCGnPeOmdrm
    VMx2IMWkBNo2vmY4
    • Die Abdeckung des Logic Boards ist leicht mit dem Logic Board verklebt.

    • Ziehe die Abdeckung vom Logic Board ab und entferne sie.

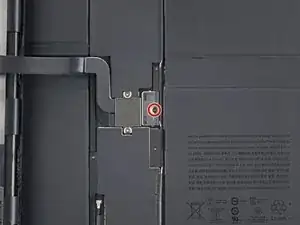

  27. Q25wgV3U6QjsBOK2
    • Entferne die 1,7 mm lange Kreuzschlitzschraube, die den Akkustecker am Logic Board befestigt.

  28. hZHVqJdyQo2OxfEr
    • Entferne die sieben Kreuzschlitzschrauben, mit denen die obere und untere Displayhalterung befestigt ist:

    • Vier 1,1 mm lange Schrauben

    • Zwei 2,0 mm lange Schrauben

    • Eine 1,0 mm lange Schraube

  29. onaowBNOVMs4NREg
    onaowBNOVMs4NREg
    jN5WBCUA5TDYI12n
    GwvuM6GVIkStOlFy
    • Entferne die obere und untere Displayhalterung mit einer Pinzette oder deinen Fingern.

  30. XExqAmFOoFVuA1U2
    XExqAmFOoFVuA1U2
    IxUgOE4dcvPnioyd
    pyqPECRPhrKFTXR3
    • Heble die beiden unteren Displaykabel-Druckstecker mit einem Spudger hoch und trenne sie ab.

  31. gCLpHCEtl1oyCxRg
    gCLpHCEtl1oyCxRg
    xLwH5K1aJtB4G5ew
    fUXF2cNcgWPji1lI
    • Heble die beiden oberen Displaykabel-Druckstecker mit einem Spudger hoch und trenne sie ab.

  32. RRgrdFSBGxDH4JPO
    RRgrdFSBGxDH4JPO
    Ip2OClOGLL5xgyvD
    yDYCACLpY6BOEcxw
    • Entferne das Display.

  33. 6fNRTHkXM1hcHpYO
    6fNRTHkXM1hcHpYO
    AFbvCaIFr3jropoY
    • Heble den Druckstecker am Kabel zur Ladebuchse mit dem Spudger hoch und trenne ihn ab.

  34. bY4OxN4uEOVY6VFF
    bY4OxN4uEOVY6VFF
    VVcgFNspUmN4WUlX
    OJnu1lL1RVI1lJbV
    • Das Kabel zur Ladebuchse ist leicht mit dem Logic Board verklebt.

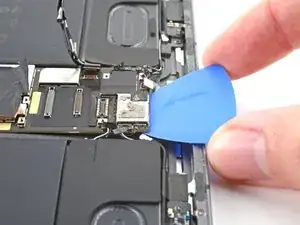

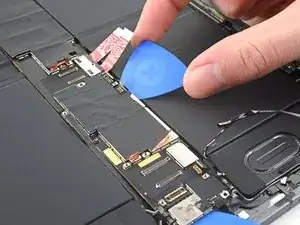

    • Setze ein Plektrum zwischen das Kabel zur Ladebuchse und dem Logic Board ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers zur Ladebuchse hin.

  35. k1JLobVpo6ALJdOG
    • Entferne die beiden 1,8 mm langen Kreuzschlitzschrauben, mit denen die Ladebuchse befestigt ist.

  36. yoYvN4vKe6WCRnND
    yoYvN4vKe6WCRnND
    1YkWTcZyDfyXwcZw
    i3SS5MwZeJnTDRxn
    • Entferne die beiden kleinen Erdungskontakte nahe bei der Ladebuchse mit einer Pinzette.

  37. YBjVofSsjdQMc5WM
    YBjVofSsjdQMc5WM
    4pRpR21Q1PZDqQcy
    WGxCLErCkdQKIwYY
    • Ziehe die Ladebuchse mit den Fingern aus ihrer Öffnung im Rahmen heraus.

    • Entferne die Ladebuchse.

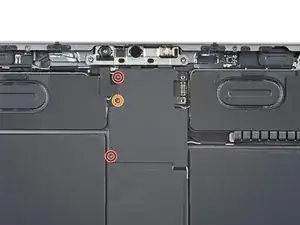

  38. kPbYmjPgPATQCJiQ
    • Entferne die drei Kreuzschlitzschrauben, mit denen die Halterung der Frontkamera befestigt ist:

    • Zwei 1,1 mm lange Schrauben

    • Eine 1,0 mm lange Schraube

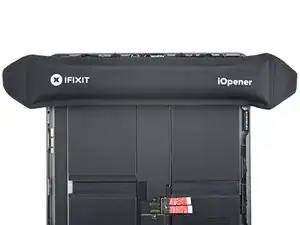

  39. pSZQMiefWEXnCtvn
    • Die Halterung der Frontkamera ist am Logic Board festgeklebt.

    • Lege einen erwärmten iOpener zwei Minuten lang auf die Halterung der Frontkamera.

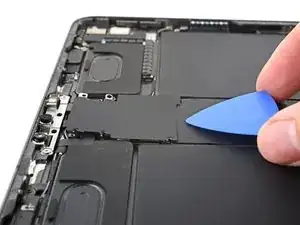

  40. PgCJKEObP5DbPB3D
    PgCJKEObP5DbPB3D
    gyaIlH1BIJu3FJ2m
    gEKxZMA5HFbVqgsR

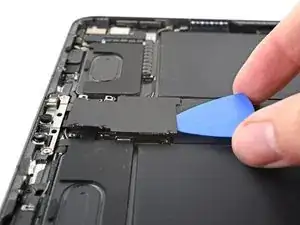

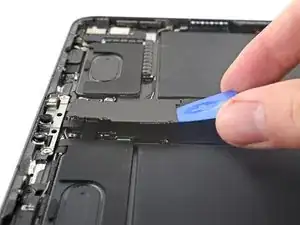

    • Setze ein Plektrum zwischen die Halterung der Frontkamera und dem Logic Board ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers zur Oberkante des iPads hin.

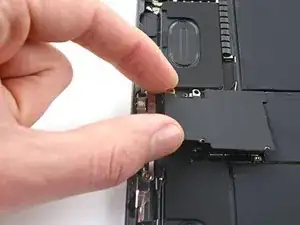

  41. XfTWOlUjHLyAO3pZ
    XfTWOlUjHLyAO3pZ

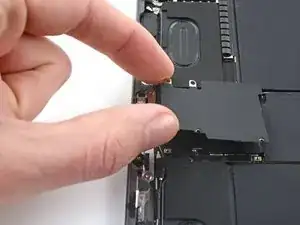

    t4NSXJsm4bLjZfTs
    tDMV3IELhI4DQphS

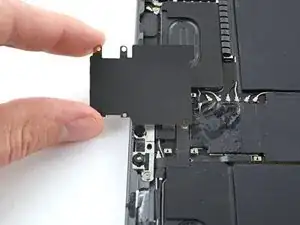

    • Schiebe die Halterung der Frontkamera zur rechten Kante des iPads hin, um ihren Metallclip zu lösen.

    • Entferne die Halterung der Frontkamera.

    • Achte beim Zusammenbau darauf, dass der Metallclip unter dem Logic Board festklemmt, bevor du weiterarbeitest.

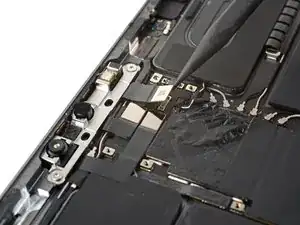

  42. gVPmg2WuGnxaXJMv
    gVPmg2WuGnxaXJMv

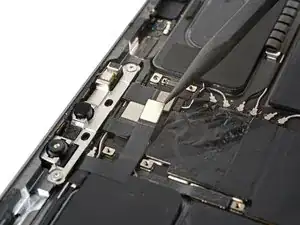

    2lTxnTk2qRbh2IAp
    CpDKlYfOAMw1INUA

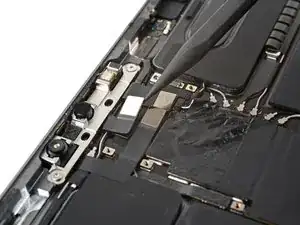

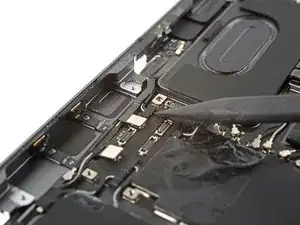

    • Heble die drei Druckstecker an den Kabeln zur Frontkamera mit dem Spudger hoch und trenne sie ab.

  43. RIcGgNMqowfQyvfE
    RIcGgNMqowfQyvfE
    MVLp3mxG2Acl2ppk

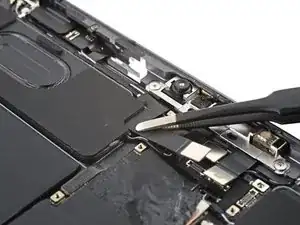

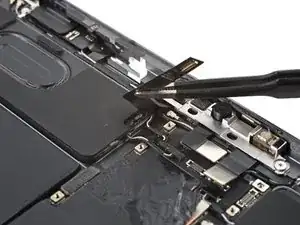

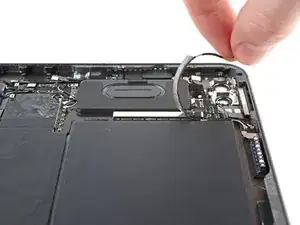

    • Das Kabel zur Frontkamera ganz links ist leicht am Rahmen festgeklebt.

    • Löse das am weitesten links stehende Kabel zur Frontkamera mit einer Pinzette oder deinen Fingern vom Logic Board ab.

  44. HhoETl6P3Kr1tXVE

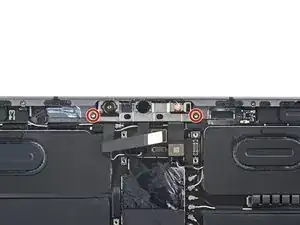

    • Entferne die beiden 2,2 mm langen Torx T3 Schrauben, mit denen die Frontkamera befestigt ist.

  45. Belxy2xnrFUIeGwL
    Belxy2xnrFUIeGwL
    peJLNU4lsri15lBC
    UoSR2FYsOkduymVd

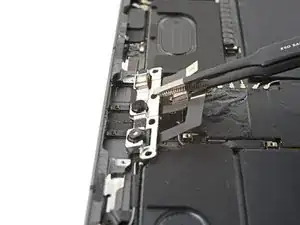

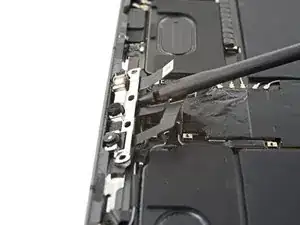

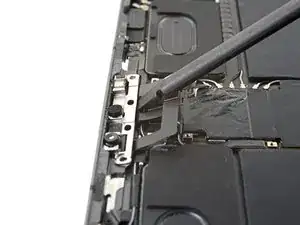

    • Die Frontkamera ist mit hitzebeständigem Epoxidharz sehr stark am Rahmen festgeklebt. Arbeite langsam, damit keine der umliegenden Bauteile beschädigt werden.

    • Setze einen Spudger zwischen dem mittleren und dem rechten Kabel unter die Frontkamera ein.

    • Verdrehe den Spudger, um das Epoxidharz aufzutrennen, mit dem die Frontkamera befestigt ist.

    • Dafür brauchst du wahrscheinlich ziemlich viel Kraft.

    • Entferne die Frontkamera.

    • Schabe beim Zusammenbau mit einem Spudger alle Reste des Epoxidharzes ab, bevor du die Frontkamera wieder einbaust.

  46. DctyYXXhOd2CG6rs

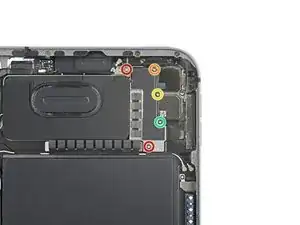

    • Entferne die fünf Kreuzschlitzschrauben, mit denen die Halterung der Rückkamera am Rahmen befestigt ist:

    • Zwei 1,2 mm lange Schrauben

    • Eine 2,7 mm lange Schraube

    • Eine 2, 6 mm lange Schraube

    • Eine 1,8 mm lange Schraube

  47. DYZpNscGqmMHjHfp
    DYZpNscGqmMHjHfp
    FtEgrvADFVNS6fyH

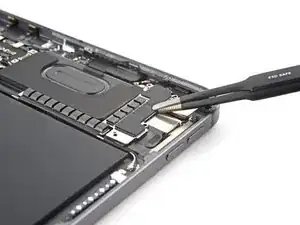

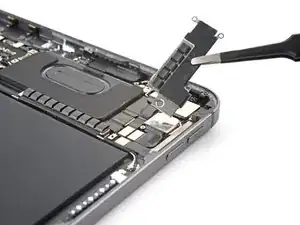

    • Entferne die Halterung der Rückkamera mit einer Pinzette oder deinen Fingern.

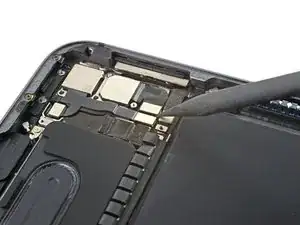

  48. wDWqjUG6lRq6qnmF
    wDWqjUG6lRq6qnmF
    LITGLWg4oAPMBcW6

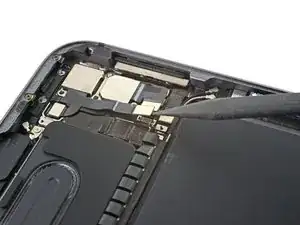

    HnU2DFZcAnSQAlIu

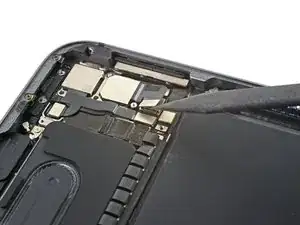

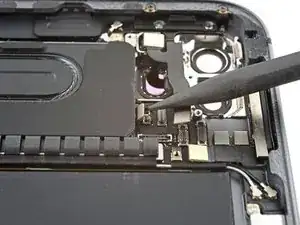

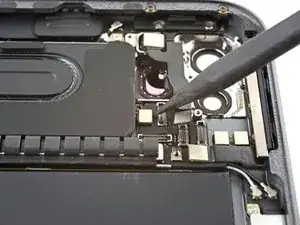

    • Heble den Druckstecker am Kabel zur Weitwinkelkamera mit dem Spudger hoch und trenne ihn ab.

    • Trenne den unteren Druckstecker am Kabel zur Einschalttaste ab.

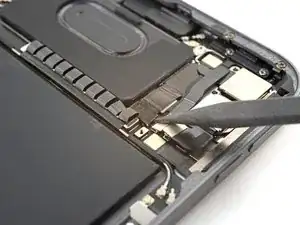

  49. T42O2ZlPJOFbvDev
    T42O2ZlPJOFbvDev
    cX3TVNVRZ4Ki1vYM
    MBDnAoS6hgH5fSgX

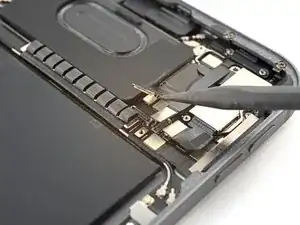

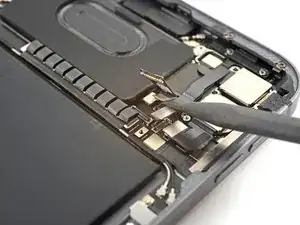

    • Heble den Druckstecker am Kabel zum LiDAR-Sensor mit dem Spudger hoch und trenne ihn ab.

    • Trenne den Druckstecker am Kabel der Ultraweitwinkelkamera ab.

  50. HKNIGVNcovgkRuPG
    HKNIGVNcovgkRuPG
    2HEYujpNU1DSLA2o

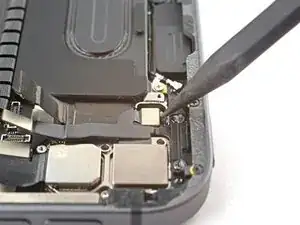

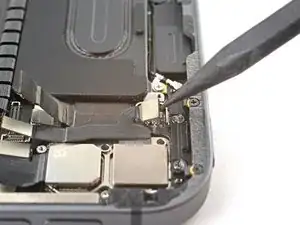

    • Heble den oberen Druckstecker am Kabel zur Einschalttaste mit dem Spudger hoch und trenne ihn ab.

  51. qIox6HRgUcnseWrB
    qIox6HRgUcnseWrB
    1lbVPGnCQi5osYZ2
    boya36MhQSAsCqV3

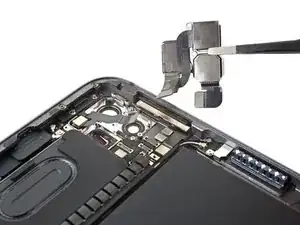

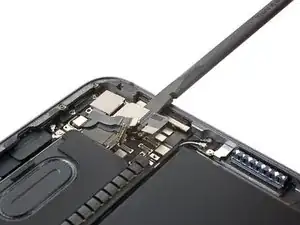

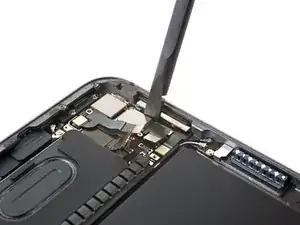

    • Setze einen Spudger zwischen die rechte Kante der Rückkameraeinheit und den Rahmen ein.

    • Heble nach oben, um die Rückkameraeinheit vom Rahmen zu trennen.

    • Entferne die Rückkameraeinheit.

  52. pCMYGuHvDkJtmR4X
    pCMYGuHvDkJtmR4X
    gZDEXBFRvhCEFcSf
    efbMdEthnHketTZJ

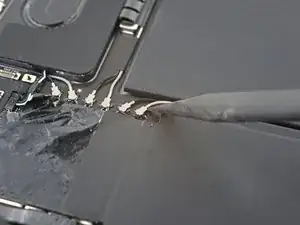

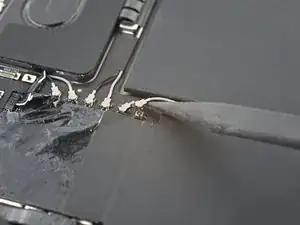

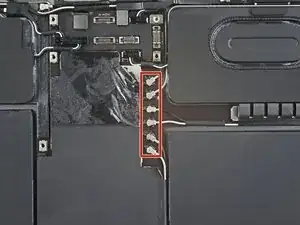

    • Heble mit der Spudgerspitze so nahe wie möglich an den Steckern der sechs Koaxialkabel und trenne sie ab.

    • Beim Zusammenbau kann es ziemlich knifflig sein, diese wieder anzuschließen. Richte sie, einen nach dem anderen, über dem Anschluss aus und drücke sie mit dem flachen Ende des Spudgers nach unten. Sie sollten dann einrasten.

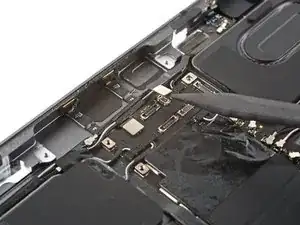

  53. hjnSnwmuIKZfOpR2
    hjnSnwmuIKZfOpR2
    KlLJ4oWKJhdOZ6S5
    BUNWG2AcHFsj3Kus

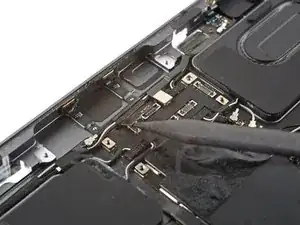

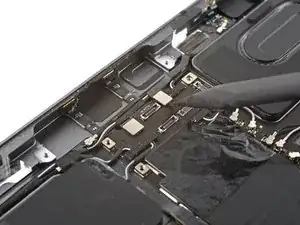

    • Heble die beiden oberen Mikrofon-Druckstecker mit einem Spudger hoch und trenne sie ab.

  54. lUqOwYYSSIrOQDbL
    lUqOwYYSSIrOQDbL
    ZEDnGtuxAvAIN62I
    agliRHUkasdntdqC

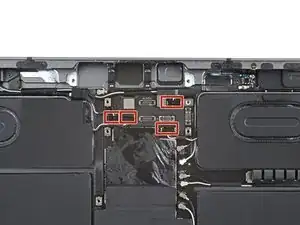

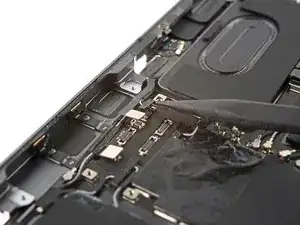

    • Heble die vier oberen Lautsprecher-Druckstecker mit der Spudgerspitze hoch und trenne sie ab.

    • Setze den Spudger in der Mitte unter die Stecker. Du kannst auch unter den Kabeln hebeln.

  55. ZniXQLbTQ4ETlU2N
    ZniXQLbTQ4ETlU2N
    kPjmGLsX2AUWWran
    DTi4HQeGkxGmbQM3

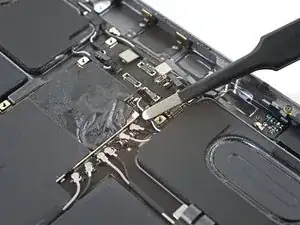

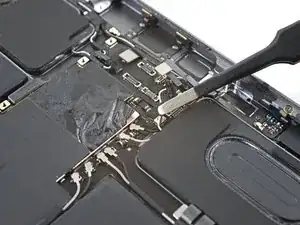

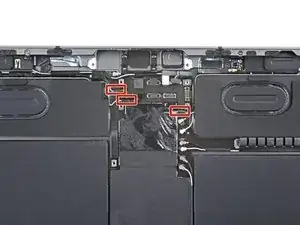

    • Drei der Lautsprecherkabel sind leicht am Logic Board festgeklebt.

    • Löse die Lautsprecherkabel mit einer Pinzette oder deinen Fingern vom Logic Board ab.

    • Fasse die Kabel an ihren schwarzen Schaumstoffhüllen, nicht an den Kabeln selbst.

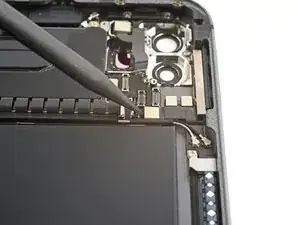

  56. cXRdvKoQMtpYsH6y
    cXRdvKoQMtpYsH6y
    DibyBENxRQU6NtKc

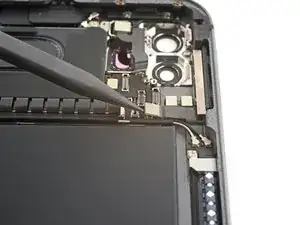

    • Heble den Druckstecker der 5G mmWave-Antenne mit dem Spudger hoch und trenne ihn ab.

  57. XM6QdkZZwZjDB2Qs
    XM6QdkZZwZjDB2Qs
    NbmFBfKUXBgRJCWb
    • Heble den Druckstecker des oberen rechten Mikrofons mit dem Spudger hoch und trenne ihn ab.

  58. xaZFDXCCQhjibhYp
    xaZFDXCCQhjibhYp
    SDjJUkDBNySZUQQJ
    N5lZGCOdVGeVStWT

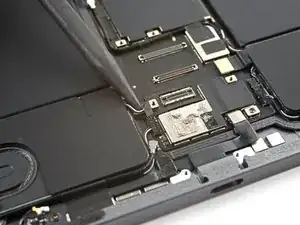

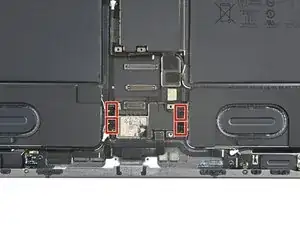

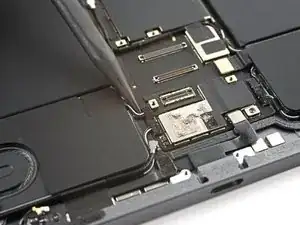

    • Heble die vier unteren Lautsprecher-Druckstecker mit der Spudgerspitze hoch und trenne sie ab.

  59. 1EyKbEqBF6qv3COo
    1EyKbEqBF6qv3COo
    syUweeIdeBsAFSIK

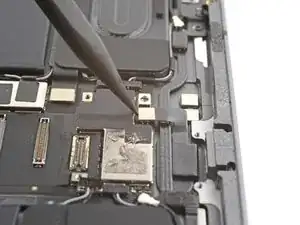

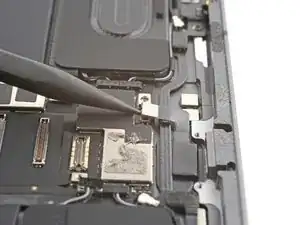

    • Heble den Druckstecker des Smart Connectors mit dem Spudger hoch und trenne ihn ab.

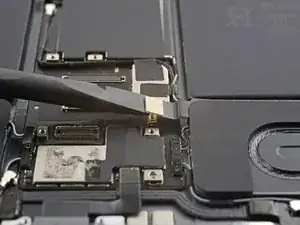

  60. SsV3FhuOBJkBEITt
    SsV3FhuOBJkBEITt
    JmoTvOUTZlMvunWS

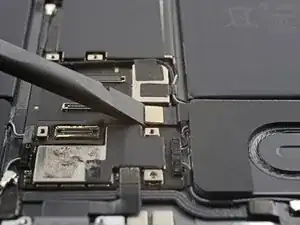

    • Heble den Druckstecker des SIM-Kartenlesers mit dem Spudger hoch und trenne ihn ab.

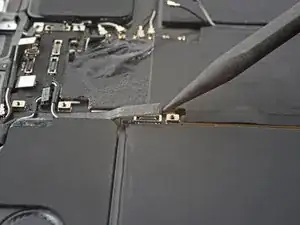

  61. ufcAkYShWmEgNbXV
    ufcAkYShWmEgNbXV
    IEjlRsGVImC5RSZy

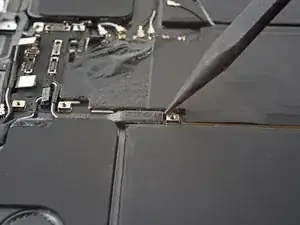

    • Heble den Druckstecker der oberen Antenne mit einem Spudger hoch und trenne ihn ab.

  62. 6gAQSOS11htXZpgc
    6gAQSOS11htXZpgc
    4HmAOTLaCSxvUmsh

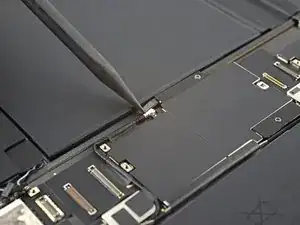

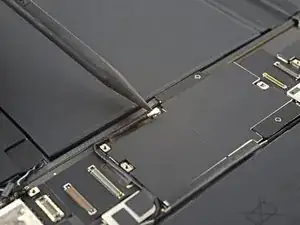

    • Heble das Kabel zur WiFi-Antenne mit der Spudgerspitze so nahe wie möglich am Stecker nach oben und trenne es ab.

  63. 3wQOb3WBkRIXhqZv
    3wQOb3WBkRIXhqZv
    skCfjY2HFRwNIUEE
    GSZCCbH62IAt5SmW

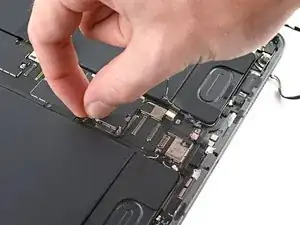

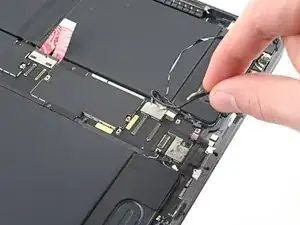

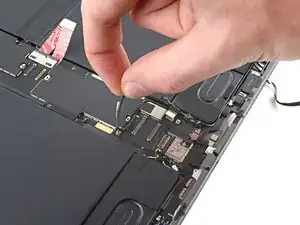

    • Ziehe das WiFi-Antennenkabel zur rechten Kante des iPads hin und löse es vom Logic Board ab.

  64. ttvo3fXVATOnPZmK
    ttvo3fXVATOnPZmK
    fhTtP5khL1TdEQ32
    iXlUFAe6RcRNuElV

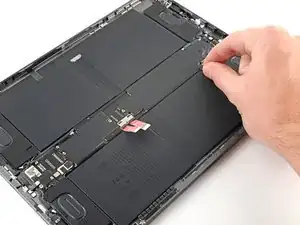

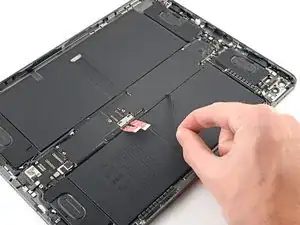

    • Löse das Antennenkabel entlang der rechten Kante des Logic Boards ab.

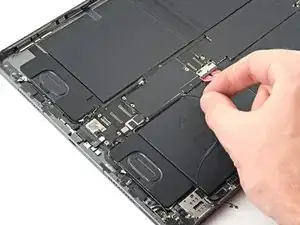

  65. bEjVyyqNMqHhMNd4
    bEjVyyqNMqHhMNd4
    IPx5k6FT56iFIJW5
    lFJRIsyfSdFABQ1e

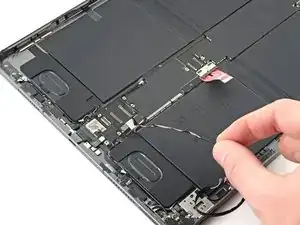

    • Ziehe das Antennenkabel weiter ab, bis es ganz von der rechten Kante des Logic Boards abgelöst ist.

  66. gqXDIp1XyYYanFxy
    gqXDIp1XyYYanFxy
    Adh5ZAviAaKXxhv6
    MPcgoL4Bs1qGImSO

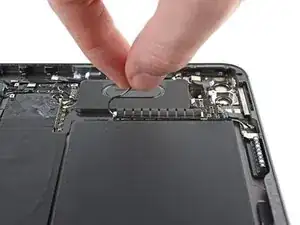

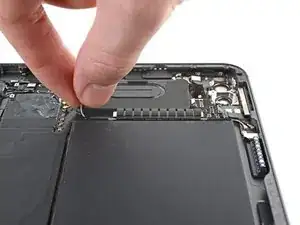

    • Ziehe das Kabel zur 5G mmWave-Antenne zur rechten Kante des iPads hin und löse es vom Logic Board ab.

  67. BETJI3qMMMrJnO1E

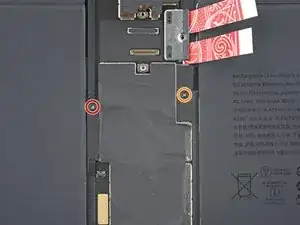

    • Entferne die beiden Kreuzschlitzschrauben, mit denen die Halterungen des Logic Boards befestigt sind:

    • Eine 1,0 mm lange Schraube

    • Eine 1,1 mm lange Schraube

  68. HO5kQA4JKO31MBJB
    HO5kQA4JKO31MBJB
    3DS4TQJdoO2cystD
    WS6GPbaPNdEnBYvm

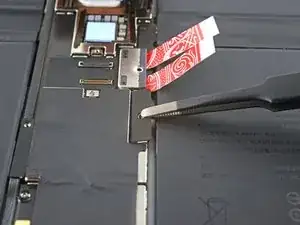

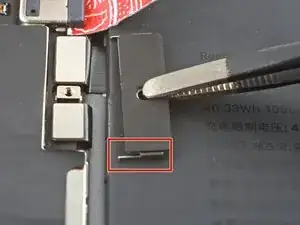

    • Schiebe die rechte Halterung vom Logic Board weg, um den Metallclip zu lösen.

    • Entferne die rechte Halterung.

    • Achte beim Zusammenbau darauf, dass die Metallclips unter dem Logic Board klemmen, bevor du weiterarbeitest.

  69. pSrUPQAjDQHHspbj
    pSrUPQAjDQHHspbj
    Ra4rx6IfDBkWHmDs
    RxweRlywyrmQREGO

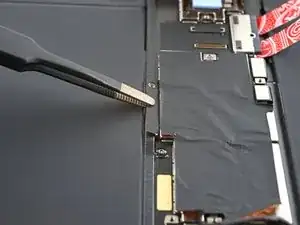

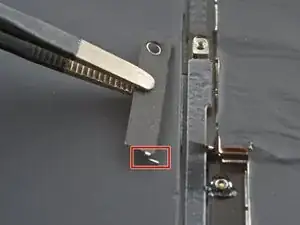

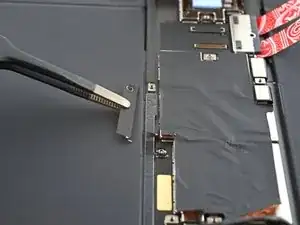

    • Schiebe die linke Halterung vom Logic Board weg, um den Metallclip zu lösen.

    • Entferne die linke Halterung.

    • Achte beim Zusammenbau darauf, dass die Metallclips unter dem Logic Board klemmen, bevor du weiterarbeitest.

  70. tWXanTs3i6avjuVc
    tWXanTs3i6avjuVc
    4MX1ZYwMKU5KdGBr

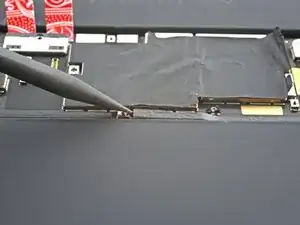

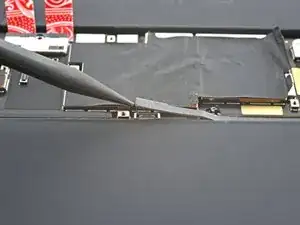

    • Heble den unteren linken Antennen-Druckstecker mit dem Spudger hoch und trenne ihn ab.

  71. KSFPXdGmuoJgmPjB
    KSFPXdGmuoJgmPjB
    ZTY2UCMQDhmceNFJ
    ygSQtMJEq5VuIy4s

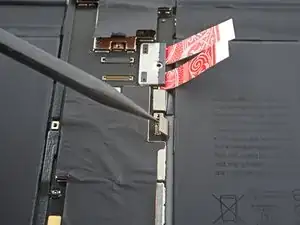

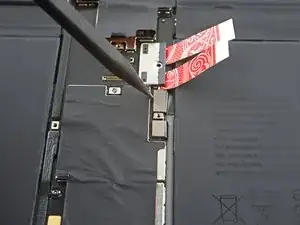

    • Heble die Druckstecker des linken Mikrofons und des Apple Pencil Laders mit dem Spudger hoch und trenne sie ab.

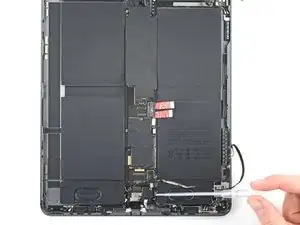

  72. hmHCwgdMYiEVLvq1
    hmHCwgdMYiEVLvq1
    tgDnAsqhlwHUgjke
    GTIPdiloLgoINggP

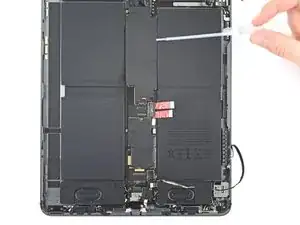

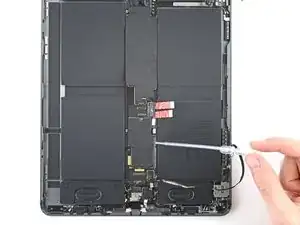

    • Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) an die rechte Kante des Logic Boards.

    • Kippe die rechte Kante des iPads hoch, damit der Isopropylalkohol unter das Logic Board läuft.

    • Halte diese Stellung eine Minute lang, damit der Alkohol den Kleber aufweicht.

  73. D1wJbPEkSUPFeeQu
    D1wJbPEkSUPFeeQu
    XGH4sIPGJQbiTMvM
    4Q4xCpHcWOYdcnrk

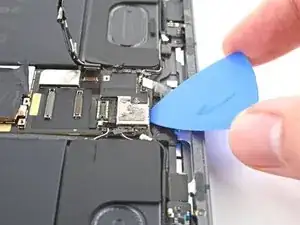

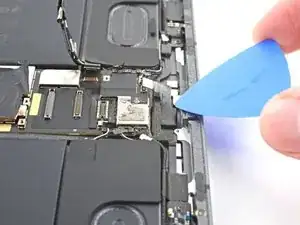

    • Schiebe ein Plektrum in der Nähe der Ladebuchse unter die Unterkante des Logic Boards, um den Kleber an der Unterkante aufzutrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  74. 2LAPFHbrDCApVSPK
    2LAPFHbrDCApVSPK
    ZR2I6wGpSH1ir3wN
    Ot3CCKyZK4eesPvi

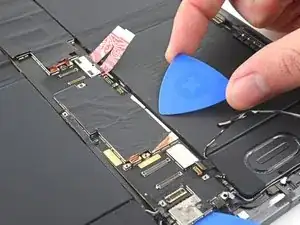

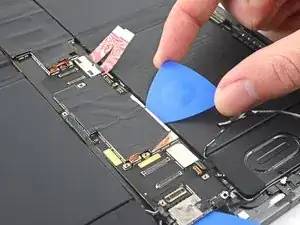

    • Setze ein Plektrum unter die rechte Kante des Logic Boards ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers zum Akkustecker hin.

    • Lasse das Plektrum nahe beim Akkustecker stecken, damit sich der Kleber nicht wieder verbinden kann.

  75. SdMS5tFKSARxTWiY
    SdMS5tFKSARxTWiY
    ENsYtsqTrLtY1OGC
    NGSLteYWdMtLfqMB

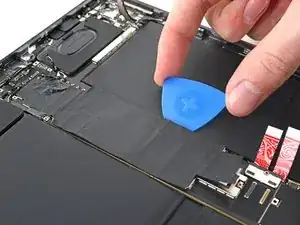

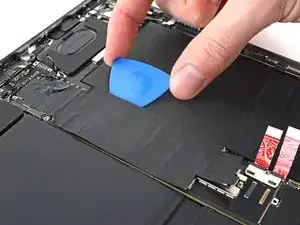

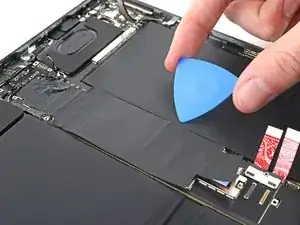

    • Setze ein drittes Plektrum an der gegenüber vom Akkustecker liegenden Seite unter das Logic Board ein.

    • Schiebe das Plektrum zum Auftrennen des restlichen Klebers zur Oberkante des iPads hin.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

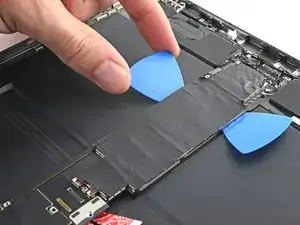

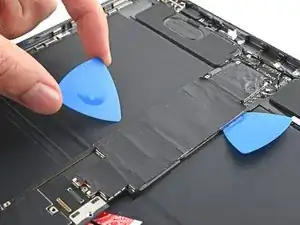

  76. a4sBhEWeHylJwYTG
    a4sBhEWeHylJwYTG
    ERLCPYOLb3J6RSmj
    G2PEZwM4D1Ztj6XZ

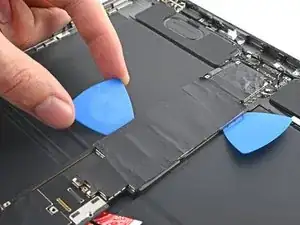

    • Setze ein Plektrum unter die linke Kante des Logic Boards ein.

    • Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  77. GbEFFiQTbHMdfMWh
    GbEFFiQTbHMdfMWh
    BKAGRLAhmZfdlKIp
    s5GNaCXI1UYTENq4

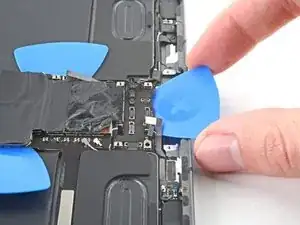

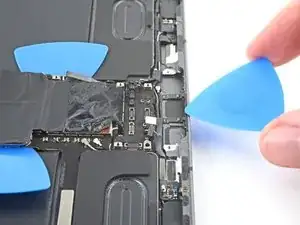

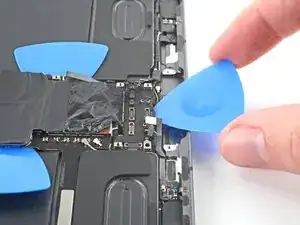

    • Schiebe ein fünftes Plektrum in der Nähe der Frontkamera unter die Oberkante des Logic Boards, um den Kleber an der Oberkante aufzutrennen.

    • Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

  78. pbwusTVsAdOM2CVJ
    pbwusTVsAdOM2CVJ
    3vvSUoMbdmWlIJHm

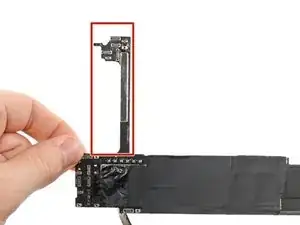

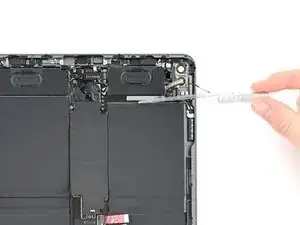

    • Das Logic Board hat einen kleinen "Seitenarm", der an der Oberkante der Akkuzelle verläuft.

    • Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) an den Seitenarm des Logic Boards.

  79. BdJV3yiuHmfBOAPm
    BdJV3yiuHmfBOAPm
    ZeYqPgpLpFTau5o2
    DtJ5jwGHKjXEqtRy

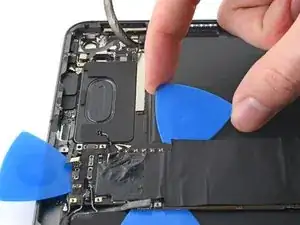

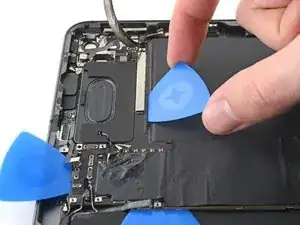

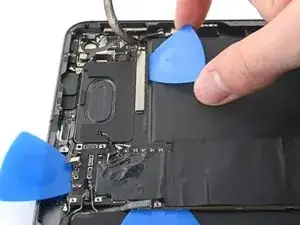

    • Schiebe das obere rechte Plektrum am oberen Arm des Logic Boards entlang und trenne den restlichen Kleber auf.

    • Nun sollte das Logic Board komplett vom Rahmen abgetrennt sein. Wenn es immer noch festklebt, dann schiebe ein Plektrum unter seinem Rand entlang, um noch vorhandene Klebestellen aufzuschneiden.

  80. HDkeXRIqjBLuSeKR
    HDkeXRIqjBLuSeKR
    qPLoqYJlVVmCy3kt

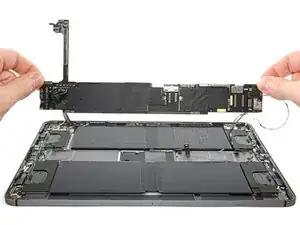

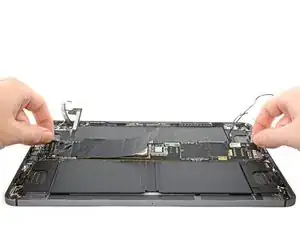

    • Entferne das Logic Board.

    • Achte beim Zusammenbau darauf, dass sich alle Stecker über dem Logic Board befinden, bevor du es wieder in den Rahmen einbaust.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem iPad Pro 12,9" (5. Generation) Forum Hilfe bei der Fehlersuche.

Alex Diaz-Kokaisl

Mitglied seit: 16/01/22

168562 Reputation

Ein Kommentar

Step 44 says to use a Phillips screwdriver to remove the two 2.2 mm-long screws securing the front camera. I'm working on a 6th gen and those screws are T3. In fact the pictures on step 44 look like Torx as well.

rcr6264 -
