iPod Nano 7. Generation Akku tauschen

Geschrieben von: Jindu Li
  • Kommentare: 14
iPod Nano 7. Generation Akku tauschen

Schwierigkeitsgrad

Schwierig

Schritte

20

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Wenn sich dein iPod Nano 7. Generation nicht mehr laden lässt, muss wahrscheinlich der Akku ausgetauscht werden. Diese Anleitung zeigt, wie du die alte Herrlichkeit durch den Akkutausch wiederherstellen kannst. Du musst das Gerät zerlegen, den alten Akku entlöten und den neuen wieder einlöten. Halte alle Werkzeuge bereit und folge der Anleitung genau, dann bleibt dein Gerät ohne Schaden.

  1. EfSF1vXmEPtbhpDT
    EfSF1vXmEPtbhpDT
    ZJF1cwGdhTk3FQjs

    • Lege deinen iOpener über das Plastikstück, um den Kleber zu lösen. Der iOpener sollte circa 90 Sekunden auf dem Plastikstück liegen bleiben, dann erst sollte versucht werden, das Plastikstück zu entfernen.

  2. ZXCGTSnpgJtFohns
    ZXCGTSnpgJtFohns
    MFinRDftYXgXAgXK
    a5ZRp16qJMfGxE2P

    • Benutze ein Öffnungswerkzeug aus Kunststoff, um die rückwärtige Kunststoffabdeckung weg vom iPod zu ziehen, bis es genug Platz für einen Spudger gibt.

    • Setze nun den Spudger unter die Kunststoffabdeckung und heble sie vom iPod ab.

    • Sei beim Entfernen der Kunststoffabdeckung vorsichtig, da die Bluetooth-Antenne daran befestigt ist.

    Too bad there is not a warning for bluetooth antenna damage... This guide led me to tearing my antenna.

    trogfield -

    still broke the antenna its very easy too

    Bin Chicken -

  3. prXMQMZFmw6L1brE

    • Biege die Bluetooth-Antenne nach rechts, so dass sie nicht mehr im Weg für die Schrauben an der Geräteunterseite sind.

    • Entferne die einzelne Kreuzschlitzschraube #000 vom schwarzen Kunstoffabstandshalter.

  4. FHBpXfgTFcwheOiV
    FHBpXfgTFcwheOiV
    oRJVNKUgMSuqQsMZ

    • Entferne den schwarzen Kunstoffabstandshalter mit einem Öffnungswerkzeug vom Nano.

  5. HDioICuOqpgoITCl

    • Entferne die beiden 2 mm Kreuzschlitzschrauben #000 unten am Gehäuse.

  6. VJq6iAiEbGGkRGCi
    VJq6iAiEbGGkRGCi
    pDI1qaX62H1ckUeL

    • Setze ein Öffnungswerkzeug in die Naht zwischen dem weißen Frontpanel aus Kunststoff und der Gehäuserückseite ein.

    • Schiebe das Werkzeug am Frontpanel entlang, damit sich die Rasten und der Kleber lösen.

  7. cKjfTepfjMp2V2wC

    • Drücke die Lasche für die Schraube am Mittelrahmen mit einem Spudger nach oben aus dem Gehäuserückteil heraus.

    I CAN NOT find this midframe screw tab.

    Donald Fournier -

  8. DD2QMCCEY4rEyOUa

    • Heble sehr sorgfältig mit einem Metallspatel unter dem Lightninganschluss und allen anderen Bauteilen am Frontpanel: der Glasscheibe/Touchscreen, dem LCD und dem metallenen Mittelrahmen.

    • Der Kleber unter der metallenen Mittelrahmen/Displayeinheit ist ziemlich stark und die Bauteile sind empfindlich. Arbeite langsam und behutsam. Achte darauf, dass das LCD nicht verbogen wird.

    This step is extremely difficult to do... How am I supposed to manage to lift the frame with the LCD screen without potentially causing damage to the LCD screen?

    Uriel Melchor -

    Yeah, I did run into a roadblock with that too, so I’ll have to find a heat gun (or iOpener) and see if I can use that to loosen the frame.

    Kevin Bhasi -

    Hello, My name is Michael , in this moment I destroyed one of the lines of the screen, because in this point every connector it is the right side , so I advice start for the another side , left up through right down side i think is the better way.

    it is the shame for me.

    Michael Lendian Castillo -

    This is quite bad way to separate the display from the housing. Many people will destroy the touch panel ribbon or the LCD. It is far better way that you insert very thin(~0.5mm) plastic card (do not use metal tool) to the gap between the housing and the iron LCD mounter, and the do as written.

    mamarama9904 -

  9. PwAingvM2vEyqWyO
    PwAingvM2vEyqWyO
    Mc3TlhwGJwUWQHod

    • Heble weiter unter den Kanten der Frontpanel-Baugruppe entlang und löse die Rasten und den Kleber an den Seiten.

  10. aR1DCEMEgjY1VAQ3
    aR1DCEMEgjY1VAQ3
    XEHXROi5ohUJRXsf

    • Ziehe die Frontpanel-Baugruppe leicht nach unten und teilweise aus dem Gerät heraus.

    • Du brauchst das Gerät nur so weit zu öffnen, um an die Stecker der Displaykabel nahe der Ruhe/Einschalttaste heranzukommen

    • Trenne die beiden Hälften noch nicht ganz voneinander ab, sie sind noch mit verschiedenen Kabeln miteinander verbunden.

    STOP! DO NOT ATTEMPT THIS UNTIL AFTER STEP 14 IF YOU VALUE NOT SEVERING THE LCD CABLE! Just please, please be aware that the battery cable CANNOT be disconnected, be careful!

    Colin Gubler -

  11. mUSQr2JOXFPAFvcy
    mUSQr2JOXFPAFvcy
    BprtfTTV1I3HHkCP

    • Löse die Stecker des Touchscreens und des Displaydatenkabels mit einem Spudger.

  12. uyPoeaKdhJxnPcHk

    • Klappe die beiden Gehäusehälften vorsichtig auseinander, um an die inneren Bauteile heranzukommen.

    • Versuche nicht, die beiden Teile ganz zu trennen. Sie sind mit einem verlöteten Kabel miteinander verbunden.

  13. uITqLsTw3mkAswdr
    uITqLsTw3mkAswdr
    GV4uKVsHgMSU1nOs

    • Ziehe an der Lasche am Akku, bis sich der Akku aus seiner Klebeverbindung löst.

    • Klappe den Akku in das andere Gehäuseteil, so liegt er sicher.

    Disconnecting the battery from the lcd screen can ruin the battery,

    so why do that if you are just replacing the digitizer?

    rather just open the six screws and disconnect the digitizer.

    Yehuda Tsibushkin -

  14. ygdVAHyA3GULGVDH

    • Trenne die Frontpanel-Baugruppe ganz vom restlichen Gerät ab.

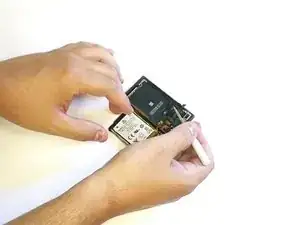

  15. KOwYidCnogFdBYCC

    • Beseitige allen Schmutz und Staub auf beiden Seiten des iPods mit einem Wattestäbchen.

    • Der Platz für den neuen Akku muss ganz sauber sein.

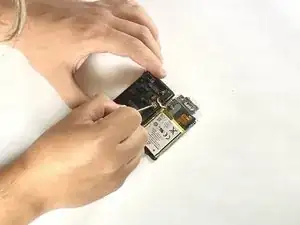

  16. uSJROZnER3WFQnIh

    • Schabe den Klebstoff auf den Lötstellen mit einem Spudger ab.

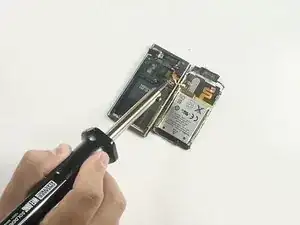

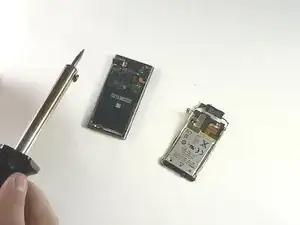

  17. Ha3TRybQrPa1LfG3
    Ha3TRybQrPa1LfG3
    VSZPfCIBjM2M1P4d

    • Heizen deinen Lötkolben auf. Halte die Lötspitze auf die Lötstellen des Akkuanschlusses und bringe dort das Lötzinn zum Schmelzen.

    • Wenn das Lötzinn flüssig ist, dann ziehe den Akku vorsichtig von der Hauptplatine ab.

    • Verwende dazu eine Pinzette.

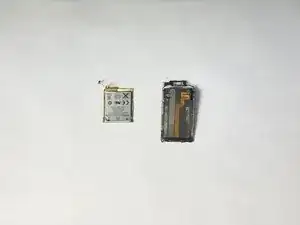

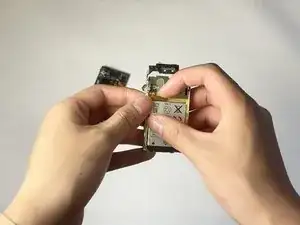

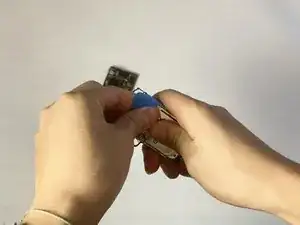

  18. SQZQ414HoQOYHMUl
    SQZQ414HoQOYHMUl
    lPc6MI6XRSqRBIou
    KhNvoDBsuwRttuYJ

    • Heble das Display vorsichtig mit einem Plektrum rundum ab.

    • Hebe das Display vorsichtig ab.

    • Ziehe nicht zu stark am Display, damit das Kabel nicht beschädigt wird.

    • Trenne das Display mit einem Plektrum vorsichtig von der Hauptplatine ab.

    The description does not match the step

    Minatsukiyo -

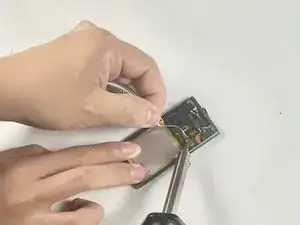

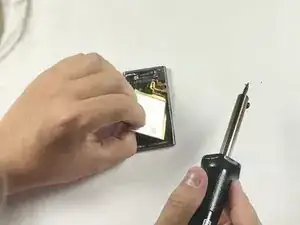

  19. D1tbPLZxTG5NrlTt
    D1tbPLZxTG5NrlTt
    t4iDMXbyiy3MRoS3

    • Platziere den neuen Akku auf der Rückseite des Displays und löte die Anschlüsse fest.

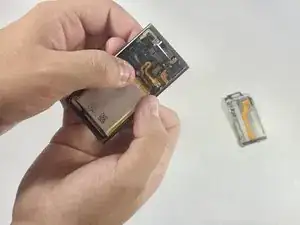

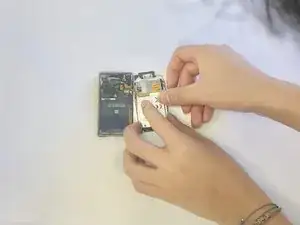

  20. bQE3mMMPGioIhJ6C
    bQE3mMMPGioIhJ6C
    3npiCE1WY3J5FDVy
    XLlAb3wbUAhWPEaW

    • Verbinde den Akku wieder mit der Hauptplatine.

    • Achte darauf, dass er sicher befestigt ist.

    • Lege den Akku wieder sorgfältig im Gehäuse ab.

    • Achte darauf, dass er gut sitzt.

    • Drücke das vordere und hintere Gehäuseteil zusammen, bis sie einrasten.

    • Kontrolliere, ob kein Spalt zwischen den Gehäuseteilen ist.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
