[Work in Progress] Dell Thunderbolt WD19TBS Teardown

Geschrieben von: Christian Hase

Veröffentlicht: 07/02/22

Kommentare: 0

[Work in Progress] Dell Thunderbolt WD19TBS Teardown

Veröffentlicht: 07/02/22

Teardown

Einleitung

Hallo,

mit dieser Teardown Anleitung soll ein Überblick über die Hardware der Dell Thunderbolt Dock WD19TBS geben. Sämtliche Innereien sind fein säuberlich fotografiert worden.

Schritt 1

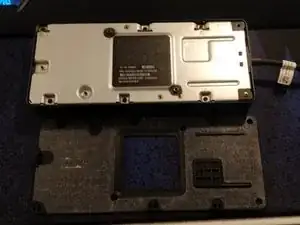

Gummi mit einem Kunststoffspudger anheben und dann großflächig abziehen. Es müssen keine Schrauben hierzu entfernt werden.
Der Kleber auf Unterseite kann scheinbar mehrmals abgenommen werden (1-5x würde ich schätzen).

Schritt 2

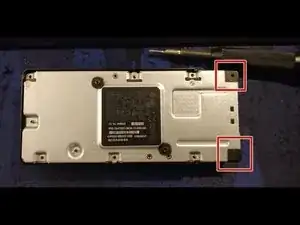

Die beiden Schrauben lösen.

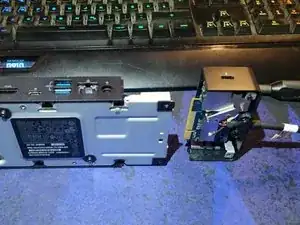

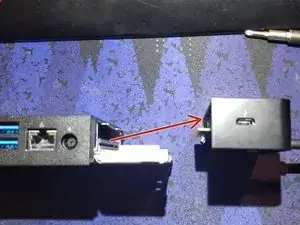

Danach einfach den rechten Teil vorsichtig herausziehen. Aufgrund des großen PCIe-artigen Steckers wird eine gewisse Kraft benötigt.

Schritt 3

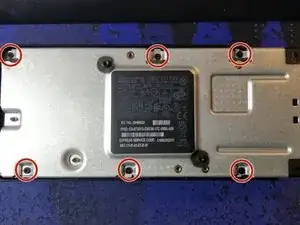

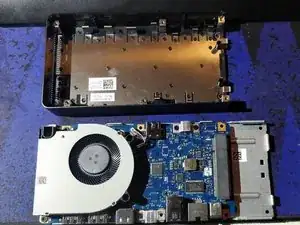

6 Schrauben entfernen. Danach bitte den Deckel nach oben abnehmen.

Schritt 4

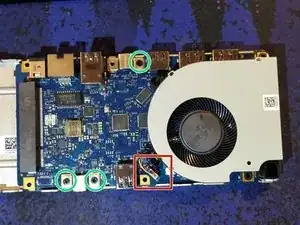

Bitte das Lüfterkabel ausstecken. Nicht an den Kabeln ziehen!
Danach kann der Lüfter im Ganzen nach Oben abgenommen werden.

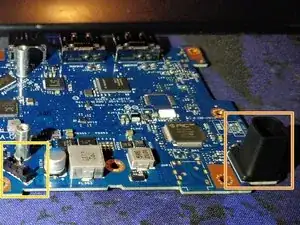

Danach müssen noch die folgen drei Schrauben entfernt werden. Dies sind mechanische Verstärkungen für die USB-C Ports.

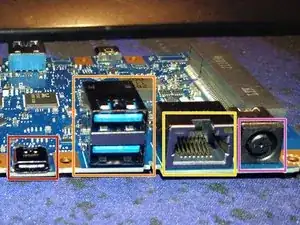

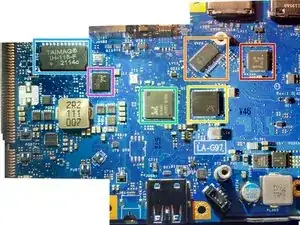

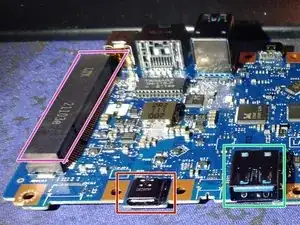

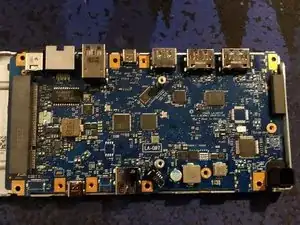

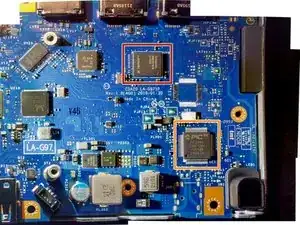

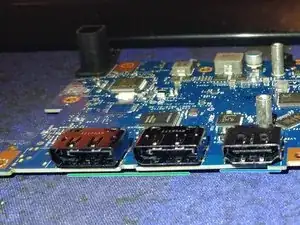

Der Teardown ist damit geschafft, es verbleiben keine weiteren Schrauben. Zum Zusammenbauen bitte den Schritten rückwärts folgen. Jetzt folgen noch Bilder mit den entsprechenden Chips auf dem Board.
