Game Boy Pocket Teardown

Geschrieben von: John
Veröffentlicht: 06/10/23
  • Kommentare: 1

Game Boy Pocket Teardown

Veröffentlicht: 06/10/23

Teardown

Einleitung

Heute gibt es einen Teardown des Game Boy Pocket, um einen genaueren Blick auf all die Bauteile, Gehäuse etc. zu werfen.

  1. m4X3lgFKpMacQ2cP
    m4X3lgFKpMacQ2cP
    DNglZUlNsNKNOnJT

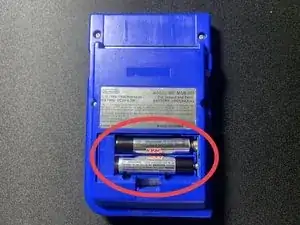

    • Drehe den Game Boy Pocke herum und entferne die Akkuabdeckung und die Akkus.

    • Bitte beachte, dass ich keine Akkuabdeckung mehr an diesem Gerät habe.

  2. vJHqhQWXtXNmb4Ch
    vJHqhQWXtXNmb4Ch
    eVFHEl4gDvqbWF5V

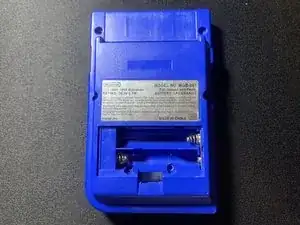

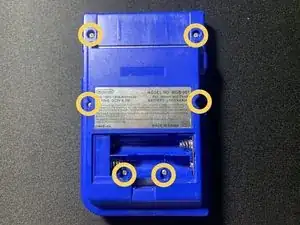

    • Benutze einen Y00 Schraubendreher, um die sechs Schrauben der Rückseite zu entfernen.

  3. yy1bbfSAJtQAO1Lf

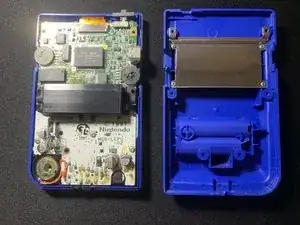

    • Entferne die rückseitige Abdeckung.

  4. useQucTN1hFNPRVK
    useQucTN1hFNPRVK
    ZPBnUsCbG3WkdNCY

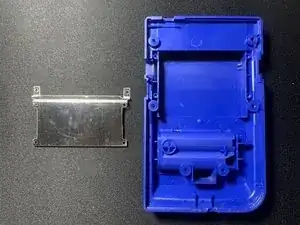

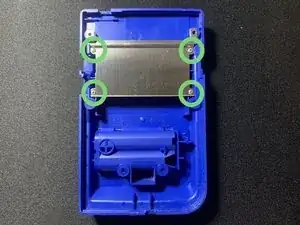

    • Entferne die vier Schrauben des Kassettengehäuses, indem du einen JIS000 Schraubendreher verwendest.

    • Entferne das Kassettengehäuse.

  5. TiuScJTWLJnccZMq

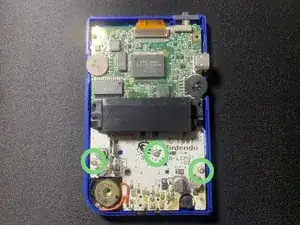

    • Entferne die drei Schrauben an der Hauptplatine, indem du einen JIS00 Schraubendreher verwendest.

  6. YLQ1kjftXbRKLDcx

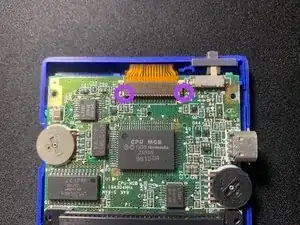

    • Drücke die zwei Verriegelungspins, welche das Flachkabel des Bildschirms befestigen, indem du einen Spudger verwendest.

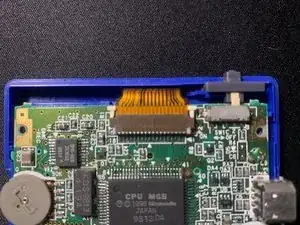

  7. 5qpS4oMPflJTtkE2
    5qpS4oMPflJTtkE2
    IDXYjPk2TJ3tgV1G
    AVEpkNXjReQHIhFk

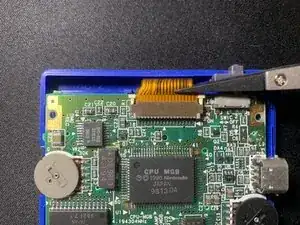

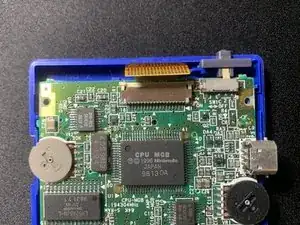

    • Benutze eine Kunststoffpinzette, um das Flachkabel zu entfernen.

    • Sei vorsichtig, dass du das Flachkabel nicht zerkratzt oder beschädigst.

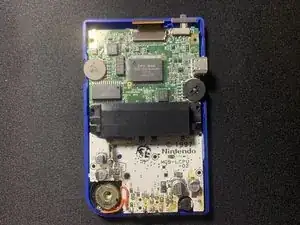

  8. jtVvTusFJXTSr1lw
    jtVvTusFJXTSr1lw
    5bVUZxtak1AQNe3C

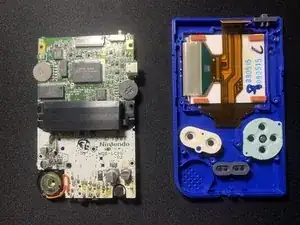

    • Entferne die Hauptplatine.

  9. dLfRTZBZuEHGBK3j
    dLfRTZBZuEHGBK3j
    AokNDEN5huupMRcH

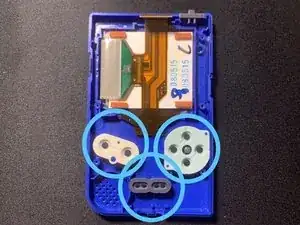

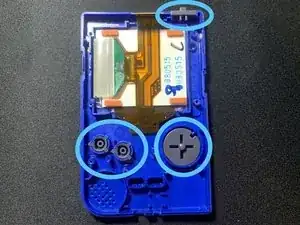

    • Entferne die Abdeckungen der Knöpfe.

    • Entferne die Knöpfe.

  10. pIspMoy5seOKnbHf
    pIspMoy5seOKnbHf
    EG1xTwdUiMKxflxJ

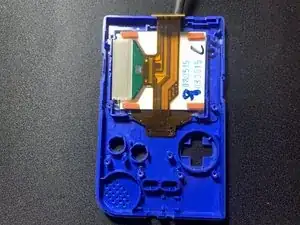

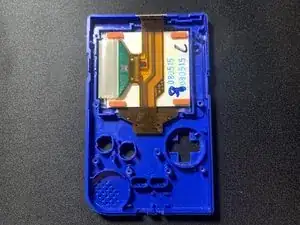

    • Entferne den Bildschirm, indem du einen Spudger benutzt.

    • Sei vorsichtig, dass du den Bildschirm nicht zerstörst.

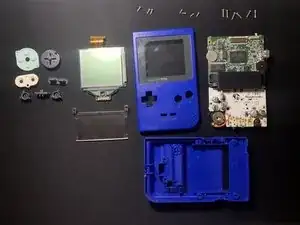

  11. eEOPXiVmMJaMeBpB

    • Fertig!
