Einleitung
Dank des Gehäuses aus durchsichtigem Plastik, können wir bereits einen Blick ins Innere des iFixit Fast Charger erhaschen. Doch was befindest sich sonst noch darin und wir bekommen wir das Teil auseinander?
Wenn du dein eigenes Gehäuse drucken oder Reparaturen auf Board-Ebene durchführen möchtest, schau dir mal die Schemata an, die wir hier abgelegt haben.
-
-

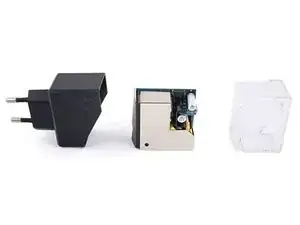

Wir haben das iFixit Ladegerät so entworfen, dass du hineinschauen kannst, ohne ihn zu öffnen. Wenn du es trotzdem nicht erwarten kannst es zu öffnen, können wir dich verstehen.
-

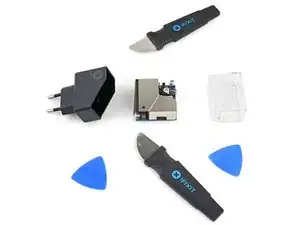

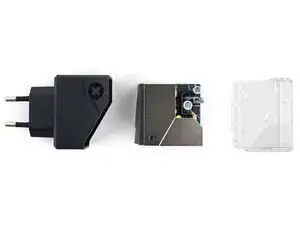

Das schwarze Gehäuse ist mit Pins an dem durchsichtigem Gehäuse festgehalten. Die Pins sind sehr stark, du solltest also die Hilfe von einem oder zwei Jimmys und ein paar Plektren zur Hilfe nehmen.
-
-
-
Wenn du nur das Gehäuse tauschen möchtest, haben wir hier die STP-Datei fertig für dein eigenes 3D-Gedrucktes Design.
-
-
-

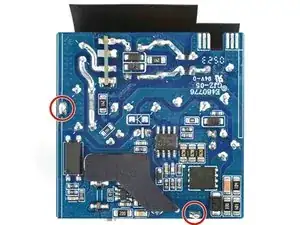

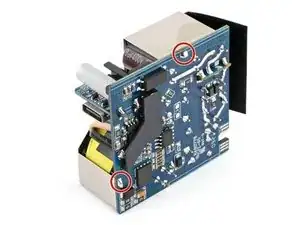

Oben auf dem Ladegerät befindet sich eine Abschirmung gegen elektromagnetische Störungen welches auch als Kühlung verwendet wird. Es ist mit zwei Pins an der Platine festgelötet.
-

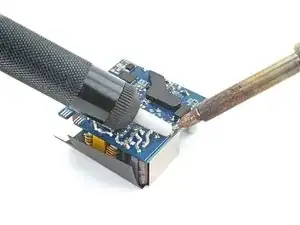

Löse das Schild von der Platine indem du sie entlötest. Benutze einen Lötkolben und eine Entlötpume um das Lötzinn zu entfernen.
-
-
-

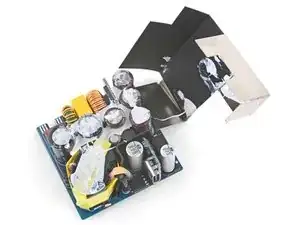

Unter der Abschirmung ist ein großer Teil des Geräts in Wärmeleitpaste gefüllt. Wir sind generell keine Fans von Klebstoffen, aber es ist vor allem für Schnelladen wichtig, dass hier drin nichts zu heiß wird.
-
