2013-2020 Audi A3 S3 RS3 8v Pop-up Radiodisplay tauschen 8VO857273M 8V0919603C QFAD306B

Lege zunächst das Display frei. Dabei hilft dir z.B. dieses Video.

Achte darauf, dass du die Displayeinheit in der eingezogenen Position ausgebaut hast . Es kann sein, dass du die Einheit kurz anschließen musst, um das Display nach oben fahren musst, um es später zu entfernen. Das 5,8 Zoll LCD - Display hat die Teilenummer C058GVC01.0.

Nimm einen Flachschraubendreher und löse drei Stecker ( rot markiert), zwei Clips an den Kabeln (grün markiert) und einen dritten Clip zum Eindrücken (ebenfalls grün markiert).

Entferne fünf Schrauben von der Metallabschirmung:

Zwei an der Seite und eine in der Mitte

Zwei unten am LCD - Einschub

Entferne die Metallabschirmung.

Wenn du nicht leicht an das Display herankommst, dann musst du es herausfahren:

Setze die Metallabschirmung kurz wieder auf und schließe die Stromversorgung wieder an, um das Display auszufahren.

Trenne die Stromversorgung wieder ab, das Display bleibt ausgefahren.

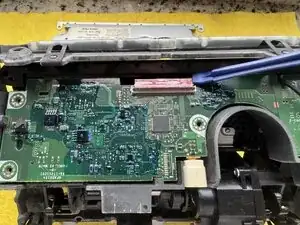

Entferne die Abschirmung wieder und trenne das Flachbandkabel und die Stromversorgung ab. Der Stecker am Flachbandkabel hat einen schwarzen Sicherungsbügel, der mit einem geeigneten Werkzeug aus Kunststoff um 90° aufgeklappt werden muss, damit er gelöst werden kann.

Hebe die schwarzen Randbegrenzungen aus Kunststoff ab, bis sie sich lösen und entferne sie. Sie sind noch mit doppelseitigem Klebeband befestigt, ziehe es einfach ab. Drehe die beiden kleinen Schrauben an jeder Seite des Displays heraus. Bewahre die Teile für den Zusammenbau gut auf.

Heble das Display mit einem Werkzeug aus Kunststoff vom Rahmen ab. Im oberen Bereich ist es mit doppelseitigem Klebeband befestigt.

Bewahre die schwarzen Randbegrenzungen und die mit L und R markierten silbernen Rückseitenplatten für den Zusammenbau gut auf.

Reinige die Klebestellen und bringe neues doppelseitiges Klebeband (für Autotechnik geeignet) an. Befestige das Ersatzdisplay, achte darauf, dass die Kabel unten verlaufen.

Ersetze das Display, achte darauf, dass das Flachbandkabel so wie ursprünglich gefaltet ist. Du kannst das Versorgungskabel mit Klebeband befestigen, damit es beim Einbau unten am Display bleibt.

Am Originaldisplay ist ein langes L-Profil an der Unterkante mit doppelseitigem Klebeband befestigt (rot markiert). Du kannst es mit einem scharfen Messer oder Cutter abtrennen. Bringe neues doppelseitiges Klebeband auf der Rückseite des Displays an und klebe das L-Profil wieder fest.
