Alienware 17 R2 Akku tauschen

Geschrieben von: Luis Garcia
  • Kommentare: 4
Alienware 17 R2 Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie der Akku im Alienware 17 R2 Laptop ausgetauscht wird.

Wenn dein Laptop seine Ladung nicht mehr hält oder sich nicht mehr ohne Ladekabel anschalten lässt, muss wahrscheinlich der Akku ausgetauscht werden. Eventuell ist das aber auch keine Lösung auf Dauer. Sei sehr vorsichtig, wenn der Akku aufgebläht ist.

Es ist gut, wenn du etwas Erfahrung mit der Reparatur von Computern hast.

Schalte den Computer vor Reparaturbeginn aus und trenne ihn von äußeren Stromquellen ab.

  1. pnpnigTpTKqnuEhv

    • Kontrolliere , ob der Computer ausgeschaltet ist.

    • Entferne das Netzteil vom Laptop.

    • Drehe deinen Laptop um und lege ihn auf eine stabile Oberfläche.

  2. DMXFWugbF1RegYSA
    DMXFWugbF1RegYSA
    BZZlhdrtOSwco4Qs
    NZ4aZIKhrLVUjQYR

    • Entferne die beiden Schrauben an der Zugangsklappe.

    • Ziehe die Zugangsklappe nach oben und schiebe sie ab.

  3. CUrX4YXs1ilKRIdO
    CUrX4YXs1ilKRIdO
    lWIZZD2VwRlUJgLY
    LUybOSSHh15w2NOC

    • Entferne vorsichtig das schwarze Kabel mit gelbem Etikett. Dadurch wird der Akku abgetrennt.

  4. GloF6joWh3YntXjP

    • Entferne die vier Kabel vom Motherboard.

    • Entsichere den ZIF Anschluss. Klappe dazu den kleinen scharnierartigen Sicherungsbügel mit der Spudgerspitze hoch. Das Kabel ist frei und du kannst es vorsichtig herausholen.

    • Sei beim Abtrennen der Kabel sehr vorsichtig. Die Anschlüsse sind sehr empfindlich, wenn du zuviel Kraft anwendest, können sie aus der Platine brechen, dieser Schaden ist kaum reparierbar.

  5. Ct4dCrRYXynhZYBG
    Ct4dCrRYXynhZYBG
    OEcMtKeBCUaifw1x
    ucZKtsKNLgo66UQh

    • Entferne die beiden 2,5 x 18 mm Schrauben oben am Laptop.

    • Entferne die vier 2,5 x 10 mm Schrauben links und rechts am Laptop.

    • Entferne die beiden 2,5 x 10 mm Schrauben an den oberen Ecken.

    • Entferne die beiden 2,5 x 8 mm Schrauben in der Mitte des Laptops.

  6. bnY4wnRNiZJ6CfU1
    bnY4wnRNiZJ6CfU1
    Q1wvtHV6sYkBJULK
    gb4IncR6uHwTefKV

    • Entferne langsam die Handauflage vom Gerät

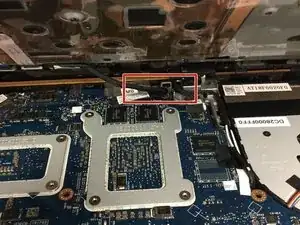

    • Entferne das Verbindungskabel zwischen Handauflage und dem Laptop

    • Entferne die Handauflage

  7. UQeVnoanLQchdRrI

    • Entferne die beiden Kabel vom Laptop.

  8. 5RumVm3nrCfWAKHq
    5RumVm3nrCfWAKHq
    Q2MWRc2n4TnGOl2T
    OIMWfMRYgwNLKuwC

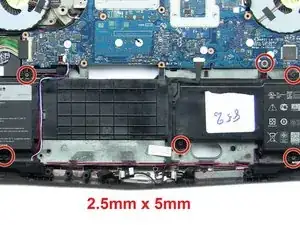

    • Entferne die sechs 2,5 mm x 5 mm Schrauben

    • Hebe nun vorsichtig den Akku an und entferne ihn.

    Where can I get a replacement battery for Alienware mx17 r2? My battery is goosed and I can't seem to find a reliable source

    Alby Augustine -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
