Asus M570D M.2 SSD tauschen – Speicher aufrüsten oder ersetzen

Geschrieben von: buntstift
  • Kommentare: 1
Asus M570D M.2 SSD tauschen – Speicher aufrüsten oder ersetzen

Schwierigkeitsgrad

Mittel

Schritte

22

Zeitaufwand

40 Minuten - 2 Stunden

Einleitung

In dieser Anleitung erfährst du, wie du die M.2 SSD deines Asus M570D austauschst oder ein Upgrade durchführst. Diese Reparatur ist notwendig, wenn deine SSD defekt ist oder du mehr Speicherplatz benötigst.

Hinweis: Das Gerät verwendet den M.2-Formfaktor 2280. Beachte, dass der Austausch der SSD mit einem vollständigen Ausbau des Motherboards verbunden ist.

  1. ViAwURjVc13fjWGf

    • Laptop zugeklappt auf den Deckel legen und wie im Bild ausrichten

    • Es gibt 3 verschiedene Schraubenlängen:

    • 4 Stk. PH1 12 mm (orange)

    • 3 Stk. PH1 10 mm (gelb)

    • 4 Stk. PH1 7 mm (grün)

    • Die Schrauben müssen später wieder an der richtigen Stelle verbaut werden, da sonst etwas beschädigt werden kann.

    • Entferne die Schrauben und sortiere Sie der Länge nach.

  2. fkkBANEwhhRrLiV1

    • Gerät umdrehen und aufklappen.

    • Sobald die Tastatur gelöst ist, müssen erst 4 Flachbandkabel entfernt werden, bevor die Tastatur abgenommen werden kann!

    • Den Jimmy vorsichtig an der rechten unteren Ecke der Tastatur in den Spalt zwischen Gehäuse und Tastatur hineinschieben.

    • Von dieser Position aus abwechselnd nach links und oben hebelnd vorarbeiten, bis die Tastatur lose auf dem Gehäuse liegt.

  3. NSEkEfNgrRV5DYaC
    NSEkEfNgrRV5DYaC
    NuVKZUS4uByevcMH

    • Es müssen 4 Kabel entfernt werden!

    • Tastatur unter dem Touchpad vorsichtig, Richtung Bildschirm aufklappen.

    • Mithilfe des Spudgers die schwarze Verriegelung des Flachbandkabels hochklappen und das Kabel vorsichtig herausziehen. Wiederhole dies für jedes der vier Flachbandkabel.

  4. qgjmBGsEJPQvayAl
    qgjmBGsEJPQvayAl
    JmyLPLObjDrf2MRH
    HbIb6EHngtW6ZesO

    • Lokalisiere den Akkustecker.

    • Schiebe die Metallklammer (im Bild blau markiert) vorsichtig nach oben, um den Stecker zu entriegeln.

    • Mit dem Spudger den weißen Stecker nach oben herausheben.

  5. lioeQm24w5oOXpKm

    • Vorsichtig die beiden Antennenkabel mit einer Pinzette abstecken.

  6. ZFjubNs2EWCbLdN4

    • Löse die PH1-Schraube.

  7. nf5YL5gUHAZYFomC
    nf5YL5gUHAZYFomC
    hrPmFyHwqVlHYdMp

    • Ziehe die WLAN-Karte vorsichtig nach links heraus.

  8. lIkPT2nDvYs3tcLT
    lIkPT2nDvYs3tcLT
    A6ioSxlKpYDAsLeH

    • Schwarze Verriegelung der Buchse nach oben klappen.

    • Kabel nach links herausziehen

    The lock is actually the white part on this one

    Jonas Schubert Erlandsson -

  9. MbaFgfgJGrw1GIQQ
    MbaFgfgJGrw1GIQQ
    cnGSwZtaE3OSncgJ

    • Mit einer Pinzette den Klebestreifen über dem Stecker des Displaykabels vorsichtig lösen.

    • Stecker nach oben aus der Buchse herausziehen.

    • Achtung das Kabel ist auf die Platine geklebt!

    • Vorsichtig das gesamte Kabel von der Platine lösen.

  10. BImJJbtJQCXji5Q3

    • Mithilfe einer Pinzette vorsichtig das Antennenkabel herausfädeln.

    • Das Antennenkabel verläuft durch einen Schlitz zwischen Scharnier und CPU-Kühler und kann dort leicht verklemmt sein. Achte darauf, es vorsichtig herauszufädeln, um Beschädigungen zu vermeiden.

  11. t4SkbEMkIOMmCtGX

    • Mit einer Hand immer den Bildschirm festhalten, um die Scharniere zu entlasten!

    • Orange gekennzeichnete Schraube lösen. (PH1 8 mm)

    • Rot gekennzeichnete Schrauben lösen (2 Stk. PH1 6 mm)

  12. vT5NNmAidLCTGryk

    • Schrauben lösen (2 Stk. PH1 - 6 mm)

    • Bildschirm beiseite legen.

  13. tUWYOROJ6CcRCUfU

    • Hier siehst du den ausgebauten Bildschirm als Referenz.

  14. wMNSjFrjmw3IuwqW

    • Hebe die I/O-Platine vorsichtig an und löse sie aus ihrer Halterung. Achte darauf, keine benachbarten Kabel oder Bauteile zu beschädigen.

  15. NdcKyE5emfMcy2OZ

    • Ziehe das Lüfterkabel vorsichtig in Richtung der linken Geräteseite heraus.

  16. oPaCfiDWhjReUeVb

    • Schraube entfernen (PH1 - 5 mm)

  17. li45ZA2HkQqDI2sb

    • Hebe den Lüfter heraus.

    • Bei der Gelegenheit kannst du ihn gleich reinigen.

  18. aT1QHlRo2b3j4FiX
    aT1QHlRo2b3j4FiX
    wLeTPdQYyPxYeuQN

    • Lautsprecher Kabel nach links herausziehen.

  19. YMsFaj5EJ11OkR1l

    • Die beiden Schrauben lösen. (PH1 - 5,5 mm)

  20. fyLQupDaAdcTWRGH
    fyLQupDaAdcTWRGH
    XAPAhL2UF3RJcSkh
    6rZx2icfPSTwTipS

    • Hebe das Motherboard vorsichtig an und ziehe es leicht nach links, um es aus dem Gehäuse zu lösen.

  21. 2ITWKKH4nxIDy43s
    2ITWKKH4nxIDy43s
    JnGLNAKijJhGmPoN

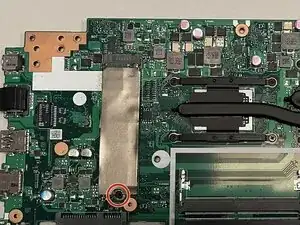

    • Schraube lösen (PH1)

  22. lH23vN5V2jkGFGOm

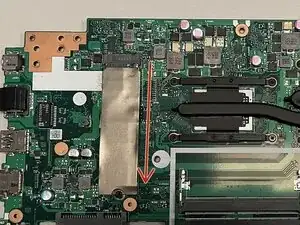

    • Fasse die SSD seitlich an, hebe sie leicht an und ziehe sie in Pfeilrichtung aus dem Steckplatz.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Achte beim Einbau der neuen SSD darauf, dass sie korrekt im Steckplatz sitzt und mit der Schraube sicher fixiert wird.
