Austausch der Sicherung bei einem Electribe SX (ESX)

Es tut mit leid, dass ich nicht viel zum Öffnen des ESX sagen kann. Ich habe den Sampler übrigens nicht mehr.

Ich kann mich grob dran erinnern, dass man zuerst alle Knöpfe abziehen musste. Dann hatte der ESX einige Inbusschrauben auf der Vorderseite. Man musste diese ebenfalls lösen. Als Letztes musste man ebenfalls einige Schrauben auf der Rückseite des Gerätes lösen.

Wenn der ESX offen ist, dann interessiert dich die Platine mit den Anschlüssen für das Netzteil und den großen Kondensatoren.

Lege die Platine auf eine Art isolierte Matte, falls du planst das Gerät zu Testzwecken anzuschalten.

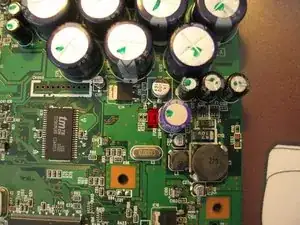

Unter den vielen großen Kondensatoren liegt eine Sicherung mit der Inschrift "FUSE1". Sie ist hinter dem 3.3V-Regulator eingebaut, direkt vor dem 1,2V-Regulator. Also sollte dein Gerät keine 1,2V liefern und einer der Hauptkontroller des ESC nicht mehr funktionieren. Abgesehen von dem leuchtenten Display, welches nicht an der 1,2V-Schiene hängt.

Überprüfe, ob die Sicherung wirklich tot ist, indem du z.B. bei abgeschaltetem Gerät, an beide Seiten der Sicherung einen Durchgansprüfer hältst. Es sollte keinen Durchgang geben, wenn die Sicherung wirklich tot ist. Du kannst aber auch die Spannung auf beiden Seiten testen. Wenn die Sicherung tot ist, zeigt eine Seite 3,3V und die andere nichts.

Es liegt nun an dir, wie du das Problem beheben möchtest. Ich musste meinen ESX wieder zum Laufen kriegen, also habe ich die Sicherung mit einer Lötpinzette ausgelötet und die Sicherung mit einem Kabel ersetzt.

Falls du die Sicherung ersetzen möchtest, der Durchgangstrom der Sicherung beträgt ungefähr 530mA. Ich habe das ermittelt, indem ich an den ESX ein Strommessgerät angeschlossen habe und den ESX für 2 Stunden bei maximaler Rechenleistung und Lautstärke betrieben habe.

Die Sicherung ist eine der "SMD"-Art. Das Gehäuse ist ein 1206er oder ein 1210er.
