Braun Trimmer Akku modifizieren und tauschen

Geschrieben von: elwiwian
  • Kommentare: 6
Braun Trimmer Akku modifizieren und tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

1 - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie die Akkus im Braun Trimmer ausgetauscht werden. Die Akkus bei diesem Gerät waren schon nach einem Jahr schwach. Hier wird ein spezielles 3D-gedrucktes Gehäuse verwendet, um den Akkutausch zu vereinfachen. Lötarbeiten werden nicht mehr benötigt.

  1. rxxkjQdUL5faJvdH

    • Zerlege zunächst den Trimmer.

    • Um an die Schrauben zu gelangen, muss die vordere Abdeckung abgelöst werden. Nimm Plektren und fange unten am Trimmer an.

    • Genauere Beschreibungen findest du in dieser Anleitung.

  2. vHLQgOsRjRsEPQbA
    vHLQgOsRjRsEPQbA
    PZJi2X63dk6apWJK
    NFEc1PglJbOiaZCq

    • Drucke dir eine neue Halterung für die Akkus:

    • Hier wurde eine abgeänderte Version eines 3D Modells von ThingiVerse verwendet.

    • Das originale Modell ist für den Trimmer zu groß. Korregiere die Größen wie folgt: X-Richtung 97%, Y-Richtung 84%; Z-Richtung 95%.

    • Stoppe den Ausdruck bei 60%, damit der Halter in den Trimmer passt.

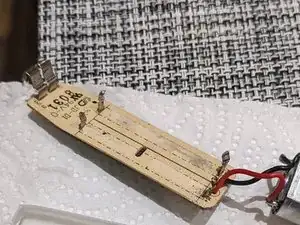

  3. omOvFWvZbnBLZetD

    • Entferne die altersschwachen Akkus.

    • Entlöte die Akkuanschlüsse.

    Die Akkuanschlüsse sind bei mir punktgeschweißt. Ich hätte Akkus mit Lötfahnen kaufen sollen. Mit der normalen Bauform wird es schwieriger.

    WolfgangZ -

    Gibt's bei Conrad von Beltrona.

    WolfgangZ -

    Dann würde ich mir auch den Batteriehalter ersparen ;-)

    (späte Einsicht)

    WolfgangZ -

  4. mhnVlKBQloKwNIvM
    mhnVlKBQloKwNIvM
    1NVWi2Gp2WYGNhux

    • Platziere den Akkuhalter auf der Platine. Die Anschlüsse müssen wie gezeigt innen angebracht werden.

  5. QgES3tHdAYdpxcS4
    QgES3tHdAYdpxcS4
    1WYVVM3vqJFjRl3R
    mkKNbOrIOKgPMfQs

    • Setze die neuen Akkus in das Gehäuse ein. Achte auf die richtige Polarität.

    • Bevor du das Gerät ganz zusammenbaust, prüfe, ob die Akkus aufgeladen werden.

  6. OTQ2qL2QuwPaKVVn
    OTQ2qL2QuwPaKVVn
    uLHxpJ2xFJpitJAt

    • Wenn der Akku aufgeladen ist, sollte der Trimmer wieder wie neu funktionieren.

  7. 5VJRsElRwqlHpUQ4
    5VJRsElRwqlHpUQ4
    VVSkFyoFNHE1juwT
    MIibQYrCdaH2CeaJ

    • Nun ist das Gerät zum Zusammenbau bereit.

    Where to purchase this battery case

    Kshirod Chandra mohanty -

    I need this case.where to purchase this.

    Kshirod Chandra mohanty -

  8. ehSjWWIQwEixpFim
    ehSjWWIQwEixpFim
    MFIKTA1bQEATCFNK

    • Freue dich am endlich wieder funktionierenden Trimmer.

Abschluss

Die alten Akkus hielten nur etwas eine Minute lang, die neuen mindestens zehn.

Der neue Akkuhalter erleichtert einen zukünftigen Austausch erheblich.
