Diehl Metering IZAR Reciever BT 868 Akku Tausch

Als erstes entfernen Sie die Aufkleber über den Schrauben auf der Rückseite. (Achtung! Durch das entfernen der Aufkleber erlischt ihre Garantie!)

Entfernen Sie die unteren zwei Schrauben, danach die oberen zwei Schrauben.

Entfernen Sie die vordere Gehäusehälfte.

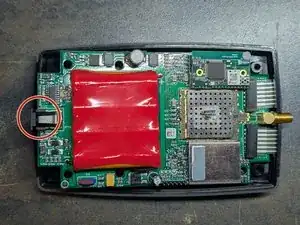

Entfernen Sie den Akkuhalter.

Heben Sie die Platine an der Ladebuchse ein wenig an, sodass die Platine über das Gehäuse heraussteht.

Ziehen Sie die Platine an der Ladebuchse vorsichtig in Pfeilrichtung bis die markierten Flachbandkabel nicht mehr mit der Platine verbunden sind.

Nehmen Sie die Platine aus dem Gehäuse.

Auf der Rückseite der Platine müssen die markierten Lötpunkte entfernt werden.

Danach kann der Akku problemlos entfernt werden. Achtung, Akku NICHT kurzschließen, Brandgefahr!

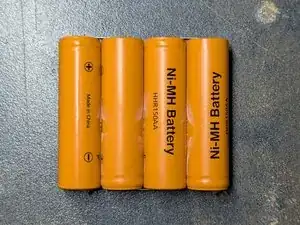

Der Akku besteht aus vier Panasonic Ni-MH HHR150AA Zellen mit jeweils 1,2V und 1500mAh, die Zellen sind in reihe geschaltet sodass ein 4S 1P Akku entsteht welcher 4,8V und 1500mAh enthält.

Ich konnte keinen vorgefertigten Ersatzakku finden, jedoch können die einzelnen Zellen online gekauft werden, diese müssen Sie selbst verkabeln. (Achtung! Bitte Löten Sie ihre Kabel nicht direkt an die Zellen, dies kann ihre Zellen beschädigen oder zerstören! Kaufen Sie wenn möglich Zellen mit Lötfahne.)

Wenn Sie ihren neuen Akku verkabelt haben isolieren Sie die Kontakte, damit diese keinen unbeabsichtigten Kurzschluss verursachen können.

Wenn Sie ihren neuen Akku wieder einbauen müssen Sie die Kabel des Akkus wieder an die markierten Kontakte Festlöten. (Achtung! Der Lötpunkt nahe der Ladebuchse ist der Minuspol, der Lötpunkt nahe der Antenne ist der Pluspol, wenn Sie den Akku mit falscher Polarität einbauen kann es zu Beschädigungen am Gerät und Akku führen!)

Setzen Sie die Platinen wieder in das Gehäuse, schieben sie die Platine in Pfeilrichtung um die Flachbandkabel wieder zu verbinden. (Achtung! Die Flachbandkabel sind sehr fragil, behandeln Sie diese mit Vorsicht!)

Setzen Sie den Akkuhalter wieder auf die Platine. (Achtung! Die Anschlusskabel vom Akku dürfen nicht zwischen Platine und Akkuhalter eingequetscht werden!)

Beim einsetzen vom Akkuhalter muss die Einbaurichtung beachtet werden, die markierte Lippe muss von der Platine weg zeigen.

Zum Schluss das Gehäuse verschließen und die vier Schrauben wieder festschrauben.
