Einleitung
Wenn dein Haarglätter nicht mehr heizt, könnten die Heizelemente defekt sein. In diesem Fall müsstest du sie austauschen. .
Diese Anleitung zeigt, wie die beiden Heizelemente im Dyson Corrale HS03 Haarglätter ausgetauscht werden.
Um ganz sicherzugehen, dass die Heizelemente die Ursache sind, schaue vor Reparaturbeginn in unsere Troubleshooting Seite.
Achte darauf, dass das Gerät nicht mehr am Netzteil hängt, abgekühlt und ausgeschaltet ist, bevor du loslegst.
-
-
Halte den Dyson so, dass der silberne Sicherheitsriegel zu dir zeigt. Schiebe den Riegel hoch.
-
-
-
Nimm einen Torx TR6 Schraubendreher und entferne die die Schraube in der Mitte der violetten Scharnierhalterung auf beiden Seiten.
-
Heble die Scharnierhalterungen mit einem Jimmy oder Spudger vorsichtig hoch und entferne sie.
-
-
-
Ziehe die schwarze Abdeckung nach unten ab.
-
Entferne die beiden Torx TR7 Schrauben unten am Haarglätter.
-
-
-
Greife die schwarze Abdeckung über der Ladebuchse mit Daumen und Zeigefinger und ziehe sie ab.
-
-
-
Halte den Haarglätter mit einer Hand gut auf einer Seite fest und öffne die gegenüber liegende Seite mit der anderen Hand.
-
Ziehe die Seite, die du öffnen möchtest nach oben, um sie zu lösen, wiederhole dann an der anderen Seite.
-
-
-
Halte den Haarglätter mit einer Hand gut fest. Drücke mit der anderen Hand die schwarze Lasche herunter und entferne das violette Gehäuse gleichzeitig nach oben.
-
-
-
Um an den Akku zu gelangen, musst du das violette Gehäuse nach oben ziehen und entfernn.
-
Entferne die Torx TR7-Schraube, die den Ladeanschluss befestigt.
-
Löse den Ladeanschluss ab.
-
-
-
Drehe die einzelne Torx TR6-Schraube heraus.
-
Dadurch wird das spätere Entfernen der schwarzen Abdeckung über der Steuerplatine einfacher.
-
-
-

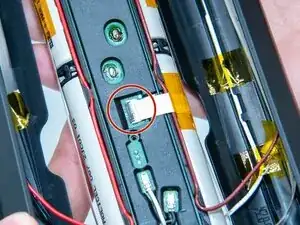

Klappe den Sicherungsbügel am ZIF-Anschluss mit einem Spudger oder dem Fingernagel hoch, dadurch wird er entriegelt.
-

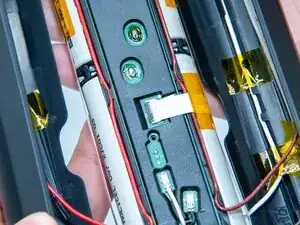

Ziehe das weiße Flachbandkabel behutsam mit dem Finger oder einer Pinzette aus dem Anschluss heraus.
-
-
-
Setze ein Öffnungswerkzeug an der schwarzen Abdeckung an und heble sie heraus.
-
Löse in gleicher Weise die Kunststoffabdeckung, die zur Tastenplatine hin führt.
-
-
-
Entfernen die Tastenplatine mit Hilfe eines Öffnungswerkzeugs.
-
Nun solltest du die Kunststoffabdeckung leicht fassen und abnehmen können.
-
-
-
Entfernen die im Bild gezeigte einzelne Torx TR7-Schraube.
-
Jetzt ist die Sicht frei auf die Akkus und für den nächsten Schritt frei.
-
-
-
Es ist eine kleine Herausforderung den Halter des Akkus zu entfernen. Nimm dazu ein Öffnungswerkzeug.
-
Wiederhole an allen acht Seiten. Wenn du fertig bist, sollten die Akkus von alleine herauskommen.
-
-
-
Die nächsten Schritte sind einfach. Hier sind die beiden Heizelemente zu sehen.
-
Entferne die vier Torx TR7-Schrauben an jedem Heizelement.
-
Die Heizelemente sind frei und können leicht entnommen werden.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
