Ein neues Gehäuse am Nintendo Game Boy Advance SP einbauen

Schiebe den Schalter in die OFF-Position und ziehe alle Kabel ab.

Wenn noch eine Cartridge drin ist, dann entferne sie.

Nimm einen JIS00-Schraubendreher und löse die Schraube, die den Akkufachdeckel festhält. Die Schraube ist unverlierbar und bleibt im Deckel hängen.

Hebe die Kante des Deckels nahe bei der Schraube an und entferne den Akkufachdeckel.

Hebe den Akku an der Lasche auf der linken Seite an und entferne ihn dann.

Nimm den Tri-Point Y0-Schraubendreher und entferne die sechs Schrauben, mit denen der untere Gehäuseboden befestigt ist:

Vier vertiefte 6,3 mm lange Schrauben

Zwei 4,6 mm lange Schrauben

Hebe den unteren Gehäuseboden gerade nach oben und entferne ihn.

Nimm den JIS00-Schraubendreher und entferne die drei 4,1 mm langen Schrauben, mit denen die Hauptplatine befestigt ist.

Hebe die Abdeckung der Einschalttaste mit den Fingern hoch und entferne sie.

Platziere einen stabilen Gegenstand, z.B. einen Bücherstapel oder eine Schachtel an der Scharnierseite des Game Boys.

Klappe die Hauptplatine mit den Fingern vorsichtig über die Scharniere und stütze sie ab.

Entferne mit den Fingern oder einer Pinzette die vier Silikonmatten, die sich über den Tasten (A und B, Steuerkreuz, Helligkeit und Start/Select) befinden.

Entferne die Tasten mit den Fingern (A und B, Steuerkreuz, Helligkeit und Start/Select).

Hebe den Lautsprecher mit der Spudgerspitze oder deinen Fingernägeln soweit hoch, dass du ihn mit den Fingern fassen kannst.

Entferne den Lautsprecher.

Hebe das kreisförmige Gewebeteil aus der Vertiefung für den Lautsprecher und lege es beiseite. Das Teil kann leicht herausfallen und bei der Arbeit verloren gehen.

Option 1: Klappe das Gehäuse rechtwinklig auf und lege die Hauptplatine behutsam nach unten. Achte darauf, dass das Gehäuse auf der Hauptplatine liegt, damit das Kabel Spiel erhält.

Option 2: Lasse das Gehäuse geschlossen und stütze es auf die Kante der Hauptplatine ab. Benutze einen stabilen Gegenstand, um es zu halten.

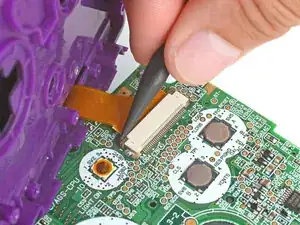

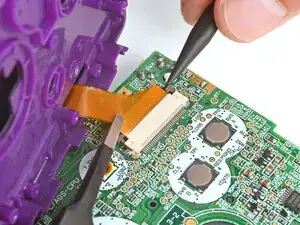

Drücke die beiden Laschen an jeder Seite des Anschlusses für das Displaykabel weg, so dass der Anschluss entriegelt ist.

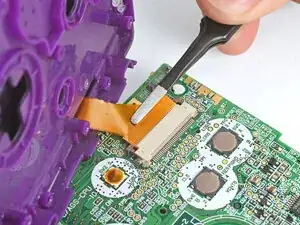

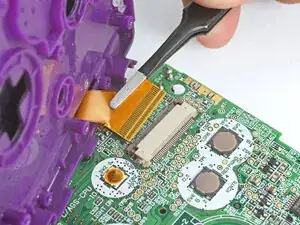

Hole das Displaykabel vorsichtig mit einer Pinzette aus dem Anschluss heraus.

Entferne das Gehäuse von der Hauptplatine.

Öffne deinen Game Boy rechtwinklig und lege ihn so hin, dass das Display nach oben zeigt.

Entferne die fünf Gummiabdeckungen über den Schrauben mit einer gewinkelten Pinzette.

Nimm den Tri-Point Y0-Schraubendreher und entferne die fünf 4,7 mm langen Schrauben, mit denen das Displaygehäuse zusammengehalten wird.

Klappe den Game Boy komplett zu (die Öffnungen für die Tasten liegen oben).

Nimm den JIS00-Schraubendreher und entferne die 6,3 mm lange Schraube, mit der die Scharnierabdeckung befestigt ist.

Drehe den Game Boy um.

Hebe die Scharnierabdeckung mit den Fingern hoch und entferne sie.

Hebe die äußere Abdeckung des Displays mit den Fingern hoch und entferne sie.

Hebe das Display mit den Fingern hoch und entferne es, führe dabei das Kabel durch seinen Ausschnitt.

Drücke die beiden Scharnierhülsen mit dem flachen Ende des Spudgers teilweise aus den Scharnieren heraus.

Öffne das Gehäuse des Game Boys ganz.

Drücke die rechte Scharnierhülse mit der Spudgerspitze ganz aus dem Scharnier heraus und entferne sie.

Hebe die Displayblende an der rechten Seite behutsam mit den Fingern an.

Ziehe die Displayblende nach rechts, damit sie aus dem linken Scharnier herauskommt und entferne sie.

Drücke die linke Scharnierhülse mit dem Finger aus dem Scharnier heraus und entferne sie.

Schiebe die Kunststoffkappen kräftig mit den Fingern senkrecht zur Scharnierhülse ab.

Schiebe die Kappen auf die neuen Scharnierhülsen auf, bis sie einrasten.

Manche IPS-Displays sind größer als das Original. Eventuell musst du mit einem Cutter eine der Schienen an der Seite bearbeiten, damit das Ersatzdisplay Platz hat.

Eventuell werden bei deinem Ersatzdisplay eine kleine Platine und Flachbandkabel mitgeliefert. Die Platine muss wahrscheinlich auf der Rückseite des Displays befestigt und das Flachbandkabel an der Platine angeschlossen werden. Schaue nach, ob Klebestreifen an der Platine und am Kabel angebracht wird sind.

Achte darauf, dass das große Schaumstoffformteil auf der Rückseite befestigt ist.

Wenn du ein neues Display einbaust, entferne alle Schutzfolien.

Lege die Displayseite nach unten in das Innenteil ein, das Kabel muss nahe bei den Scharnieren liegen.

Lege vorsichtig eine Schleife mit einer Windung in das Displaykabel und halte es fest.

Halte das Displaykabel mit der Windung weiterhin fest und lege das äußere Gehäuseteil mit der freien Hand an seinen Platz über dem Display.

Halte die Gehäuseteile fest zusammen und drehe sie herum, bis das Display nach oben zeigt.

Halte die Gehäuseteile weiterhin für den nächsten Schritt zusammen.

Nimm den Tri-Point Y0-Schraubendreher und drehe die fünf 4,7 mm langen Schrauben ein, mit denen die beiden Gehäuseteile zusammengehalten werden.

Drücke die fünf Gummiabdeckungen über den Schrauben mit den Fingern gut fest.

Wenn das Gehäuseteil mit den Tasten mit Silikonmatten und Tasten ausgestattet ist, entferne sie mit einer Pinzette oder deinen Fingern und lege sie zunächst zur Seite.

Halte das Gehäuseteil für das Display in einer Hand und das für die Tasten in die andere.

Führe das Displaykabel durch seine Ausschnitte, schiebe das Scharnier an seinen Platz und schließe die Gehäuseteile komplett.

Drücke die beiden Scharnierhülsen zum Teil in das Scharnier hinein. Drücke nur soweit, bis sie stoppen.

Klappe den Game Boy ganz auf. Halte das Display dabei an seinen Platz.

Drücke die Scharnierhülsen ganz in das Scharnier hinein, sie sollten einrasten.

Schließe den Game Boy.

Setze die Scharnierabdeckung mit dem Schraubenloch nahe am Display an ihren Platz.

Halte die Scharnierabdeckung und das Gehäuse zusammen und drehe den Game Boy um, so dass die Öffnungen für die Tasten oben liegen.

Nimm den JIS00-Schraubendreher und drehe die 6,3 mm lange Schraube ein, mit der die Scharnierabdeckung befestigt ist.

Wenn dein Ersatzgehäuse nicht mit einem Lichtverteiler für die LED ausgestattet ist, musst du ihn vom alten Gehäuse auf das neue übertragen.

Option 1: Klappe das Gehäuse des Game Boys rechtwinklig auf. Das Display muss nach oben zeigen, wenn du die Scharniere auf die Kante der Hauptplatine nahe am Displaykabelstecker legst.

Option 2: Lege die Hauptplatine so neben einen stabilen Gegenstand (z.B. einen Bücherstapel oder eine Schachtel), dass die Seite mit mit dem Displaykabelstecker an ihm nach oben liegt. Schließe den Game Boy und stütze ihn so ab, dass dass die Scharniere auf der Hauptplatine sind und das Displaykabel nahe an seinem Anschluss ist.

Schiebe das Displaykabel mit einer Pinzette ganz in den Anschluss hinein.

Halte das Displaykabel mit einer Hand und einer Pinzette an seinen Platz. Achte darauf, dass das Kabel ganz im Anschluss eingeschoben wird.

Nimm einen Spudger in die freie Hand und drücke die Laschen auf beiden Seiten des Anschlusses mit der Spudgerspitze in die Sperrposition.

Schließe den Game Boy und lege ihn mit der Displayseite nach unten auf die Arbeitsfläche.

Platziere einen stabilen Gegenstand entlang der Kante des Game Boys mit den Scharnieren.

Klappe die Hauptplatine behutsam über die Scharniere und stütze sie ab.

Lege das Gewebestück in die Vertiefung des Lautsprechers.

Lege den Lautsprecher mit den Goldkontakten nach oben in die Vertiefung.

Setze alle Tasten mit den Fingern oder einer Pinzette in ihre Öffnungen ein.

Lege die vier Silikonmatten auf ihre Plätze über den Tasten.

Senke die Hauptplatine mit den Fingern behutsam auf ihren Platz ab und achte darauf, dass alle Schraubenpfosten durch ihre Ausschnitte gehen.

Nimm den JIS00-Schraubendreher und drehe die drei 4,1 mm langen Schrauben hinein, mit denen die Hauptplatine befestigt ist.

Wenn die Abdeckung der Einschalttaste bereits in dein Ersatzteil eingebaut ist, dann entferne sie, du benötigst sie im nächsten Schritt.

Setze die Abdeckung der Einschalttaste mit den Fingern (die gekerbte Seite nach oben) auf seinen Platz, so dass der Ausschnitt über den Schalter geht.

Schiebe die Abdeckung vorsichtig hin und her, um zu prüfen, ob sie richtig sitzt und den Schalter bewegt.

Lege die unverlierbare Mutter mit einer Pinzette in ihre Vertiefung in der Mitte des unteren Gehäuses.

Drücke die Mutter mit dem flachen Ende des Spudgers kräftig ganz in ihre Vertiefung hinein.

Wenn die Schultertasten noch nicht in das Gehäuseunterteil eingebaut sind, folge dieser Anleitung um sie wieder einzubauen.

Setze die untere Abdeckung auf deinen Game Boy, achte dabei darauf, dass die Schultertasten und die Abdeckung der Einschalttaste richtig in ihren Schlitzen sitzen.

Halte die Gehäuseteile weiterhin zusammen und teste die Schultertasten. Wenn sie sich etwas nicht richtig anfühlt, dann entferne die untere Abdeckung und setze sie nochmals auf.

Nimm den Tri-Point Y0-Schraubendreher und drehe die sechs Schrauben ein, mit denen die Bodenabdeckung befestigt ist:

Vier vertieft sitzende 6,3 mm lange Schrauben

Zwei 4,6 mm lange Schrauben

Setze die Kante des Akkus mit den Kontakten leicht schräg nach unten — so dass die Kontakte in die Zinken in der Vertiefung passen — und drücke den Akku an seinen Platz fest.

Schiebe die kleinen Laschen an der langen Kanten des Akkufachdeckels in ihre Ausschnitte und lege ihn an seinen Platz.

Nimm den JIS00-Schraubendreher und ziehe die unverlierbare Schraube im Akkufachdeckel wieder fest.

Wenn bei deinem Ersatzteil Aufkleber dabei sind, ziehe sie von ihren Schutzfolien ab, richte sie aus und drücke sie an ihrem Platz fest.

Schiebe die Einschalttaste in die ON Position und das Spielen kann losgehen!
