Gehäuse zerlegen

Schiebe den Schalter in die OFF-Position und ziehe alle Kabel ab.

Wenn noch eine Cartridge drin ist, dann entferne sie.

Nimm einen JIS00-Schraubendreher und löse die Schraube, die den Akkufachdeckel festhält. Die Schraube ist unverlierbar und bleibt im Deckel hängen.

Hebe die Kante des Deckels nahe bei der Schraube an und entferne den Akkufachdeckel.

Hebe den Akku an der Lasche auf der linken Seite an und entferne ihn dann.

Nimm den Tri-Point Y0-Schraubendreher und entferne die sechs Schrauben, mit denen der untere Gehäuseboden befestigt ist:

Vier vertiefte 6,3 mm lange Schrauben

Zwei 4,6 mm lange Schrauben

Hebe den unteren Gehäuseboden gerade nach oben und entferne ihn.

Nimm den JIS00-Schraubendreher und entferne die drei 4,1 mm langen Schrauben, mit denen die Hauptplatine befestigt ist.

Hebe die Abdeckung der Einschalttaste mit den Fingern hoch und entferne sie.

Platziere einen stabilen Gegenstand, z.B. einen Bücherstapel oder eine Schachtel an der Scharnierseite des Game Boys.

Klappe die Hauptplatine mit den Fingern vorsichtig über die Scharniere und stütze sie ab.

Entferne mit den Fingern oder einer Pinzette die vier Silikonmatten, die sich über den Tasten (A und B, Steuerkreuz, Helligkeit und Start/Select) befinden.

Entferne die Tasten mit den Fingern (A und B, Steuerkreuz, Helligkeit und Start/Select).

Hebe den Lautsprecher mit der Spudgerspitze oder deinen Fingernägeln soweit hoch, dass du ihn mit den Fingern fassen kannst.

Entferne den Lautsprecher.

Hebe das kreisförmige Gewebeteil aus der Vertiefung für den Lautsprecher und lege es beiseite. Das Teil kann leicht herausfallen und bei der Arbeit verloren gehen.

Option 1: Klappe das Gehäuse rechtwinklig auf und lege die Hauptplatine behutsam nach unten. Achte darauf, dass das Gehäuse auf der Hauptplatine liegt, damit das Kabel Spiel erhält.

Option 2: Lasse das Gehäuse geschlossen und stütze es auf die Kante der Hauptplatine ab. Benutze einen stabilen Gegenstand, um es zu halten.

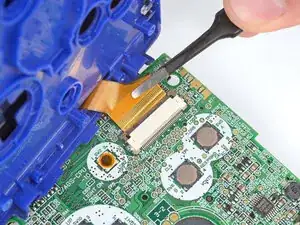

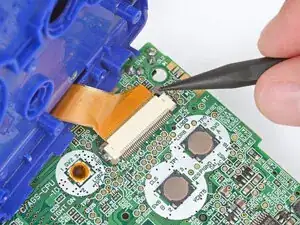

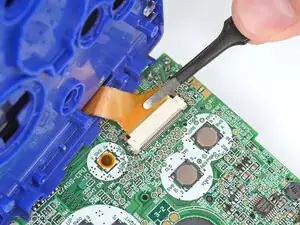

Drücke die beiden Laschen an jeder Seite des Anschlusses für das Displaykabel weg, so dass der Anschluss entriegelt ist.

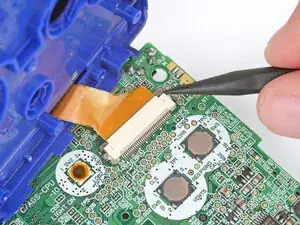

Hole das Displaykabel vorsichtig mit einer Pinzette aus dem Anschluss heraus.

Entferne das Gehäuse von der Hauptplatine.

Öffne deinen Game Boy rechtwinklig und lege ihn so hin, dass das Display nach oben zeigt.

Entferne die fünf Gummiabdeckungen über den Schrauben mit einer gewinkelten Pinzette.

Nimm den Tri-Point Y0-Schraubendreher und entferne die fünf 4,7 mm langen Schrauben, mit denen das Displaygehäuse zusammengehalten wird.

Klappe den Game Boy komplett zu (die Öffnungen für die Tasten liegen oben).

Nimm den JIS00-Schraubendreher und entferne die 6,3 mm lange Schraube, mit der die Scharnierabdeckung befestigt ist.

Drehe den Game Boy um.

Hebe die Scharnierabdeckung mit den Fingern hoch und entferne sie.

Hebe die äußere Abdeckung des Displays mit den Fingern hoch und entferne sie.

Hebe das Display mit den Fingern hoch und entferne es, führe dabei das Kabel durch seinen Ausschnitt.

Drücke die beiden Scharnierhülsen mit dem flachen Ende des Spudgers teilweise aus den Scharnieren heraus.

Öffne das Gehäuse des Game Boys ganz.

Drücke die rechte Scharnierhülse mit der Spudgerspitze ganz aus dem Scharnier heraus und entferne sie.

Hebe die Displayblende an der rechten Seite behutsam mit den Fingern an.

Ziehe die Displayblende nach rechts, damit sie aus dem linken Scharnier herauskommt und entferne sie.

Drücke die linke Scharnierhülse mit dem Finger aus dem Scharnier heraus und entferne sie.
