Einleitung
Werkzeuge
-
-
Der Druckmechanismus um den Deckel zu öffnen hat nicht mehr funktioniert. Für die Reparatur muss zuerst der Metalldeckel zerlegt werden. Hierfür muss mann mit einem flachen Schraubenzieher oder Kunststoffteil am Dichtungsring entlang einfahren und hebeln.
-

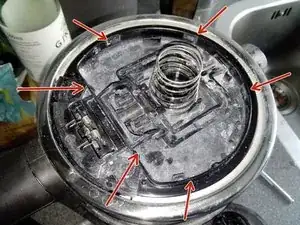

Es gibt 6 Nasen die überwunden werden müssen. Der markierte Bügel hatte sich gelöst und lag lose im Deckel. Der Hebel kann in zwei Richtungen eingelegt werden. Aber nur eine ist richtig. Man merkt das sofort, da der Schlitten sich viel leichter bewegt.
-
Achtung: Ich bin mir nicht mehr sicher ob das Foto mit dem Schlitten in der richtigen Richtung gemacht wurde.
-
-
-
Zur Reperatur des Deckels sind folgende Anweisungen nicht nötig. Aber wegen der Vollständigkeit halber trotzdem hier aufgeführt.
-
Um den Boden abzuschrauben benötigt man einen 2,3 mm 3Kant-Bit und eine Kreuzschlitz.
-
-
-
Um den Griff abzuschrauben muss zuerst eine Verkleidung abgeklippst werden. Hierfür zuerst von unten mit einem schmalen Gegenstand ansetzen und sich dann nach oben vorarbeiten. Es gibt 4 Nasen. Danach kann man die Verkleidung nach oben wegdrehen.
-
Und nun noch die zwei Schrauben am oberen Ende lösen und die beiden Schrauben von Innen lösen.
-
-
-
Um die innenliegenden Schrauben zu lösen am besten mit einem langen Schraubendreher durch den Ausguss ansetzen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
2 Kommentare
Hab ein ähnliches Modell ( WK900) bei dem die Deckelhalterung gebrochen war. Hier ist ein 3Ddruckbarer Halter, könnte auch für dieses Modell passen (evt. ist die Gummidichtung dünner hier dünner).
Lennard -
Thanks! Just the guidance I needed :-)
Hallo, Graef hat wohl den Mechanismus geändert. NUn ist dort eine Plastikwippe drin. Aber leider kein Stück besser. Es ist nun eine Plastikwippe. Ich bin noch am überlegen, wie ich das Repariere.
Lennart -
Vielen Dank für diese Anleitung!
Weil es mir nicht ganz klar war und vielleicht noch einmal jemand anderes hilft: Man braucht wirklich nur den Metalldeckel vom Kunststoffteil trennen. Hierzu müssen keine Schrauben gelöst werden, es reicht zunächst das Gummi herauszuziehen (kann man später einfach wieder einlegen) und dann mit einem flachen Gegenstand zwischen Plastik und Metall hebeln.
Der Mechanismus ist sehr schlecht, dieser Plastikbügel wird immer wieder herausrutschen. Ich habe letztendlich den runden Taster, die große Feder und den dummen Plastikbügel ausgebaut und ziehe nun einfach durch das Loch im Metalldeckel den Schlitten nach hinten. Weniger schön aber zumindest funktioniert das zuverlässig.
Reginmar -
Hallo, ersteinmal vielen Dank für die Anleitung. Ich habe zum aufheben erst ein Gitarrenplektrum und dann zusätzlich einen Teig haber aus Kunststoff verwendet. Hat super funktioniert. Das Hauptproblem ist meines erachtens der Kalk der sich im Deckel sammelt. In meinem Deckel war deutlich weniger davon. Nach dem entkalken und reinigen ließ sich der Schieber wieder sehr leicht durch den Keil bewegen. Der Kalk erzeugt Reibung, die verhindert, dass sich der Verschluss bewegt. Dadurch werden die Teile nur zusammengedrückt.
Gerald -
Hallo danke erst einmal.
Ich habe die große Feder rausgelassen und die kurze Feder 4 Windungen gekürzt. Nun öffnet sich der Deckel Prime :-).
Gruss Dieter
Dieter Draht -
Hallo, für so was wie diese Anleitung hat sich die Erfindung des Internet gelohnt :-))). Tausend Dank dafür! Was hab ich mich über diesen ständig blockierten Deckel geärgert. Bei mir (Gerät von 2019) war die Auslöse-Wippe anscheinend ab Werk verkehrt herum eingelegt? (so wie auf dem Foto). Ich habe sie nun tatsächlich andersherum als auf dem Foto eingelegt. Nun lässt sich der Deckel (nach Entkalken der Mimik natürlich) mit leichtem Tastentipp öffnen, während er vorher schon im Neuzustand bockig war. Mal sehen, wie lange das gut geht…aber auf jeden Fall eine Riesenhilfe, Dankeschön nochmals.
Jörg -
bekommt man die Teile als Ersatzteil?
Klaus-Dieter Müller -
Hallo, die Anleitung fanden wir super hilfreich.
Hatte jahrelang den Deckel unseres WK401 rythmisch bearbeitet.
Nun habe ich mich heute mit meinem oberschwäbischen Tüfftlerfreund dem Problem gewidmet.
Den Deckel ohne sonstige Demontagen an den 6 gezeigten Punkten aufhebeln (die Dichtung ist an 2 Punkten fixiert und erst nach dem Öffnen rausnehmbar).
Tatsächlich war die Wippe werksseitig verkehrt montiert!!! Einmal gedreht, und der Deckel öffnet sich problemlos.
Kalkablagerungen waren minimal und funktional sicher nicht von Bedeutung.
LG Michael und Martin
