Guía 4: Luz de trabajo de construcción casera para la reparación de Cafeteras Nespresso.

Luz de trabajo de construcción artesanal, como herramienta casera para la reparación de cafeteras Nespresso, muy útil a la hora de revisar problemas de perdida de agua interior.

Como soporte y proyector para el diodo led de alta luminosidad he utilizado un trozo de carcasa metálica de hojalata procedente de un balasto electrónico, nos puede servir igualmente una lata de conservas o un trozo de aluminio para que disipen el calor que genera el led.

Recorto la hojalata.

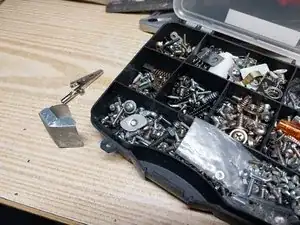

Proceso de recortado y preformado de la pieza.

Recortado.

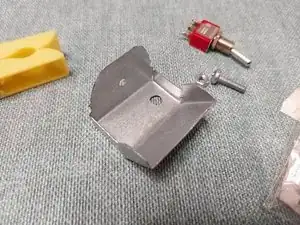

Se le da a la chapa metálica forma de cuenco o proyector.

La chapa se unirá a la pinza con 1 tornillo con tuerca de 1 cm.

Del material usado que dispongo selecciono un interruptor de cualquier modelo que se pueda pegar al porta pila.

Material a utilizar:

Cable de 2 hilos con funda.

Portapilas para pila modelo 18650 de 3,7 V. Adquirido en Aliexpress.

Led de alta liminosidad de 3,7 V adquiridos en Aliexpress.

Pinza de plástico de tender ropa.

Proyector de chapa metaliza realizado en paso 2.

Tornillo + tuerca de 1 cm, 3 mm.

Interruptor de palanca.

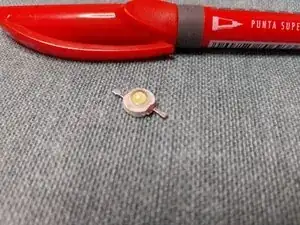

Vista del diodo led de alta luminosidad. Ojo el mismo tiene polaridad +/-

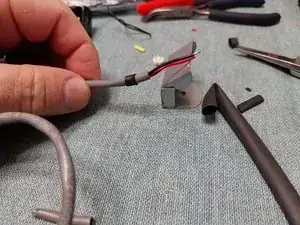

Proceso de soldadura del cable Rojo y Negro al diodo Led.

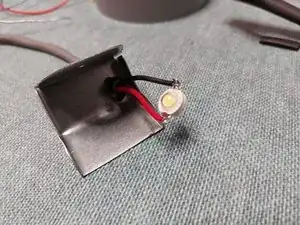

Al soporte metalico se le ha realizado un agujero para que pase el cable, el diodo led, se pega mediante pegamento Loctite de secado rápido a la chapa metálica, para aumentar la disipación de calor y alargar la vida del led.

Realizo un agujero de 3 mm en la pinza de plástico y otro en el soporte del led, se coloca tornillo con tuerca, fijando el soporte del led.

Porta pila: El cable Negro, se introduce a través del mismo para que ambos cables salgan por el mismo lado.

Se sujeta mediante pegamento Loctite el interruptor al cuerpo o del porta pila.

Soldadura del cable Negro al cable Negro del porta pila, "escondiéndolo" en el interior del porta pila.

Vista de cómo queda el conjunto una vez soldado el cable rojo al interruptor.

El cable Negro se fija en el interior del porta pila con una gota de Loctite.

Se realiza la primera prueba de funcionamiento.

Conjunto funcionando correctamente, aquí se aprecia con poca luz.

Vistas de la pinza unida al proyector led, el mismo es ajustable en direccionado de la luz.

Remate final, se sella con pegamento epoxi de 2 componentes, de secado rápido el hueco de los contactos del interruptor.

Vistas de la herramienta casera funcionando.

FIN de la Guía.
