HP ZBook 15 Lüfter und Kühlkörper tauschen

Geschrieben von: Grant Terris
  • Kommentare: 15
HP ZBook 15 Lüfter und Kühlkörper tauschen

Schwierigkeitsgrad

Schwierig

Schritte

20

Zeitaufwand

30 - 45 Minuten

Einleitung

Wird dein Laptop heißer als sonst? Hier findest du einige mögliche Ursachen, warum das Gerät überhitzt. . Wenn dein Lüfter oder dein Kühlkörper ausgetauscht werden muss, folge dieser Anleitung.

  1. oUUsahBa2QJygRJM
    oUUsahBa2QJygRJM
    N1gkgc6vxlnCO4CW

    • Drehe den Laptop um.

    • Schiebe den Hebel mit dem Akkusymbol daneben fest zur Seite bis der Akku herauskommt.

    • Entferne den Akku aus dem Gerät.

  2. xMjHnW1tbPTDwMS2

    • Schiebe den rechten Hebel fest nach rechts.

    • Ziehe die Abdeckung zu dir, um sie zu entfernen.

  3. Hf6ZKpTDOjPUKrAA

    • Entferne die beiden 16 mm Schrauben mit einem Kreuzschlitzschraubendreher #0.

    • Die Schrauben müssen auf zwei Gewinde-Ebenen gelöst werden. Nachdem die erste Gewinde-Ebene lose ist, musst du weiter schrauben, um auch die zweite Gewinde-Ebene zu lösen.

    Note that it is not necessary to completely remove these screws. They are meant to be 'captive' and not removed completely. If you unscrew them to that 'first thread' so they are loose and floppy, they are no longer holding the keyboard in place and it is safe to continue to the next step.

    Joe Kyle -

  4. ycKDGh1DHcWTnCRs
    ycKDGh1DHcWTnCRs
    C4JHZevwgHwKpwaJ
    3GNrSOVUL6UYOQrk

    • Versuche nicht, die Tastatur von unten hochzuhebeln. Sie ist mit Rasten links, oben und rechts befestigt. Metalleinsätze auf der Unterseite befestigen die Tastatur, sie müssen zum Entriegeln nach oben und heraus geschoben werden.

    • Achte darauf, den Computer beim Hebeln nicht zu verkratzen. Wenn du ein Plastikwerkzeug hast, das lang genug ist, um als Hebel verwendet zu werden, verwende dies anstelle eines Metallwerkzeugs.

    • Auf der Unterseite sind Flachbandkabel befestigt, achte darauf, dass du die Tastatur nicht mit zu viel Kraft löst, da du diese sonst beschädigen könntest.

    • Drehe das Notebook so, dass die Tastatur sichtbar ist.

    • Setze den Spudger unter die linke Seite der Tastatur.

    • Hebe die Seite der Tastatur vorsichtig an, und ziehe kräftig an der linken Ecke der Tastatur, bis sie sich herauslöst.

    • Fahre jetzt mit den Fingern unter die Kanten der Tastatur von links nach rechts an der Oberkante entlang , um die restlichen Rasten zu lösen.

    • Schiebe die Taster vorsichtig nach oben in Richtung Bildschirm und entferne sie aus dem Gehäuse.

    Please keep in mind that the keyboard comes with a metal plate. If you managed to pry one of the plastic rivets out of the keyboard, you've damaged the keyboard...

    (I should have read the comments about taking the optical drive out first, haha...)

    Brandon Lu -

    that you for the info…. have a HP Zbook 15 G2 of my own.. this site is.. so.. helpful :)

    josephwin -

  5. jBhTUKaLEUWUl1ZX
    jBhTUKaLEUWUl1ZX
    WT4XIsGjgrcNLefa
    FT55cNklpZYJmCgb

    • Hebe die beiden Laschen auf jeder Seite des schwarzen Flachbandkabels vorsichtig mit einem Spudger an, bis sich das Kabel löst.

    • Trenne das schwarze Flachbandkabel, indem du an der blauen Lasche ziehst, die daran hängt.

    • Wiederhole diesen Vorgang bei dem weißen Kabel.

    非常轻松的更换过程，很有成就感，性价比超高，买了一个不带指点鼠标的兼容键盘，才28元，老机器焕发第二春，非常感谢

    Ture china -

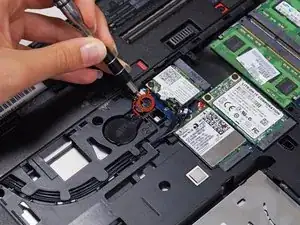

  6. Yf6Dp1qfoq6xmPpN

    • Löse die markierte unverlierbare Kreuzschlitzschraube #0 nahe beim Akkufach.

    • Die Schraube kann nicht ganz herausgedreht werden und bleibt im Computer hängen.

    Missed 3 screws to be removed before pushing the optical drive!

    Vincent Rouillard -

    Actually there are 4 screws

    Vincent Rouillard -

  7. GCjEUs5SGHEotIfK
    GCjEUs5SGHEotIfK
    bEv3Zi5uShpVCY3h
    1otDvHNkSkYijTRd

    • Drücke die Metalllasche am optischen Laufwerk mit einem geeigneten Werkzeug, z.B. einem Spatel nach außen, bis das Laufwerk entsperrt ist.

    • Wenn das Laufwerk an der Seite des Computers ein kleines Stück weit herausschaut, fasse es und ziehe es ganz heraus.

  8. WDZSCnLGl6EAYAQH

    • Löse die drei unverlierbaren Kreuzschlitzschrauben #0, mit denen das Laufwerk befestigt ist.

    • Die Schrauben bleiben in den Federn an der Abdeckung des Laufwerkkäfigs hängen.

  9. IhWN5i6NiW3emrmE
    IhWN5i6NiW3emrmE
    vXN3y6aQ2aVGLQCr

    • Fasse die grüne Lasche, ziehe sie vom Metallgehäuse weg und hebe das Laufwerk heraus.

  10. 3duHJBeQSqNbPF1K

    • Entferne die beiden 3 mm langen Kreuzschlitzschrauben #0 aus der Laufwerksvertiefung.

  11. foGGZgNYfEFlkIGa

    • Entferne die acht 6 mm langen Torx T8-Schrauben.

  12. 4EaHL4EAUQBEEgJl

    • Drehe den Laptop so, dass das Akkufach zu dir zeigt.

    • Entferne die vier 4 mm langen Torx T8-Schrauben unterhalb des Akkus.

  13. 2uQgKgECBcmppUct

    • Entferne drei weitere 4 mm lange Torx T8-Schrauben aus dem Fach für das optische Laufwerk.

  14. XFV6fWR1D4TpOKCW

    • Lege das Gerät mit der Tastatur nach oben auf die Arbeitsfläche.

    • Entferne die 6 mm lange Torx T8-Schraube.

  15. QaaO2j5xeiRRemvq

    • Hebe die Kanten an den beiden Verbindern mit einem Spudger nach oben, damit die die Flachbandkabel herauskommen können.

    • Fasse die blauen Laschen an jedem Verbinder an und ziehe die Flachbandkabel heraus.

  16. 31fcfgM1ZXGTtYMa

    • Es gibt noch weitere Flachbandkabel, die gelöst werden müssen, bevor die obere Abdeckung ganz abgenommen werden kann. Hebe die Abdeckung nicht mit Gewalt nach oben, nachdem sie löse ist, die Kabel könnten herausreißen.

    • Setze einen Spudger vorne am Laptop zwischen die obere Abdeckung und das Gehäuse. Lasse den Spudger rundherum laufen, um die Clips zu lösen.

    • Wenn es schwer geht, wende keine Gewalt an, vielleicht hast du noch eine Schraube vergessen.

  17. yYSnXrCTjfOZfYEK
    yYSnXrCTjfOZfYEK
    ERYJejMkaTQINpup

    • Halte die obere Abdeckung schräg, bis du die im Bild gezeigten weißen Flachbandkabel sehen kannst.

    • Schiebe die Abdeckung vorsichtig zu dir hin, bis die Verbinder an den weißen Flachbandkabeln sichtbar werden.

    • Hebe die Verbinder mit dem Spudger nach oben und schiebe die beiden Flachbandkabel heraus.

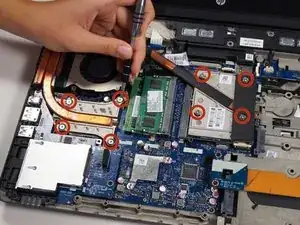

  18. OClxjWydixgIBPrG

    • Löse die acht unverlierbaren Torx T9-Schrauben.

    • Neben den Schrauben an der Kühlkörper/Lüftereinheit sind kleine zahlen zu sehen. Drehe die Schrauben in der Reihenfolge der Zahlen heraus. Drehe sie auch beim Zusammenbau in dieser Reihenfolge hinein.

    • Diese Schrauben können nicht komplett herausgedreht werden.

  19. bPZ1YIKeP2X44AVS

    • Ziehe den Stecker mit den vier Kontakten am Lüfterkabel vorsichtig ab.

  20. tnes1druyU2UDVgW

    • Hebe die Lüfter/Kühlkörper-Einheit behutsam nach oben heraus. Achte darauf, dass die Wärmeleitpaste nicht verschmiert wird.

    • Diese Wärmeleitpaste leitet die Hitze ab und ist auf der Unterseite des Kühlkörpers angebracht. Wenn du sie weiterverwenden möchtest, darfst du sie nicht abwischen, besser ist es aber, wenn du sie durch neue ersetzt.

    I’m planning to upgrade the GPU on my Zbook. Do you have any idea what thermal pads should I use?

    As far as I know, there are different components that require pads of different thickness (memory modules, VRMs, etc). I dont remember reading about this in HP’s official service guide for this model, perhaps because they sell the GPU and heatsink with those pre-applied.

    Also, I would like to be recommended a thermal pad brand if possible.

    Thanks in advance!

    Luis Alejandro Araúz -

    Is it always necessary to replace the heatsink, or can I just replace the fan and reseat the heatsink with a good thermal pad? I am seeing the fan sold separately and not sure why the heatsink itself might need replacement—didn’t thin k they “wore out”.

    Spud Chick -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Grant Terris

Mitglied seit: 31/01/15

2882 Reputation

7 Kommentare

Wow, looks like that graphics card is actually user replaceable? That’s really awesome to see, with both the CPU being socketed and GPU being on a slot, that makes this system super upgradable and (hopefully) long lasting. If you manage to burn your GPU out, you don’t have to replace the entire motherboard.

Shane Roeseberg -

I performed this procedure to replace the fan/heatsink assembly, and used the HP maintenance and service guide for this machine which can be found at http://h10032.www1.hp.com/ctg/Manual/c03... - it differs from these instructions (an improvement) is two ways - first, the optical drive should be removed before the keyboard, and then the keyboard can be pushed up from below to get it started, which is much better than forcing the whole thing from above. Secondly, removal of the top cover does not start with separating the front edge as these instructions show, but by lifting the back edge and then sliding the cover forward, which takes very little force. The Ifixit instructions were a good start, but I was glad I had the real stuff from HP.

Steve Reynolds -

What about electrostatic discharge though? How does it fit into the picture, and how does one protect against it?

croassassinvk -

I did this in order to clean up the innards and apply thermal paste. I gotta say it’s a hastle compared to the older EliteBooks where all you had to do to access the CPU was to open the service door/cover.

But eh, what can you do, right?

Luis Alejandro Araúz -

Great write up. However, these copper pipe type coolers don’t fail unless you’ve busted the fan somehow. For those of you with this overheating problem, just take it apart and put new thermal paste in there.

My 6yr old machine was overheating badly, and would BSOD on occasion. A quick look with hwinfo revealed a cpu that was hitting 100°C.

Too hot!

I blew in the vents with some light compressed air and this blew out a small slug of lint.

Didn’t help much.

Ran Aida64 FPU and it would immediately overheat and throttle

I went by the pics on here and knew that my fan was operating normally so I figured I’d try new paste before dropping $50+ on a new fan.

Pulled the heatsinks out, put some new Artic Silver on there and put it back together.

Now even under Aida64 FPU it’s only hitting 93°C now and no throttling.

Robin Oury -

This is the best set of instructions I have had the pleasure to work with. Laptop had an overheating issue. The fan worked fine so this led to the only other issue, the thermal grease was no longer working efficiently. I disassembled the lap top per your great and accurate instructions cleaned off the old thermal grease and replaced it. Reassembled Laptop by reversing your instructions and all works fine. No more overheating issues.

Mitchell -

I have a hp zbook 15U G4 and my assembly looks nothing like what you are showing

DAGGER67 -
