Einleitung

Dies ist eine Anleitung zum vollständigen Zerlegen des IBM ThinkPad 701C und 701CS. Weitere Anleitungen und Hinweise auf Teile findest du bei https://701c.org.

In der Anleitung werden die Bezeichnungen für die Schrauben (Zwei Buchstaben) in Klammern nach der Längenangabe verwendet. Diese Bezeichnungen findest du auf Seite 161 des Service Manuals.

Complete 701C Restoration

  1. AfZ6V5B6UMjhFumd
    AfZ6V5B6UMjhFumd
    wLXbhVbiXwgnAvHi
    • In der Anleitung werden die Bezeichnungen für die Schrauben (Zwei Buchstaben) in Klammern nach der Längenangabe verwendet. Diese Bezeichnungen findest du auf Seite 161 des Service Manuals.

    • Entferne die 6mm lange (BC) Torx T6-Schraube von der rechten Seite des Displayscharniers.

    • Drehe das Laptop so, dass das Displayscharnier hinten ist. Entferne die 16mm lange (BK) Torx T6-Schraube.

  2. 6e1NZPbijyKSPPhH
    6e1NZPbijyKSPPhH
    lyrxmuKjRSgj3KUT
    EAJZ3AxvttIrDLNl
    • Klappe das Display etwas weiter als senkrecht auf und drehe es so, dass die Rückseite zu dir zeigt.

    • Drücke mit einem Spudger aus Kunststoff auf die beiden Laschen und hebe gleichzeitig die obere Abdeckplatte ein wenig hoch.

    • Lege das Display flach ab und drücke die Rückseite der oberen Abdeckplatte hoch und zu dir hin.

    • Nun solltest du die obere Abdeckplatte nach oben herausheben können. Der LCD Konverter und die Schiene für die Tastatur werden sichtbar.

  3. TXAQRFrhZENGXTjw
    TXAQRFrhZENGXTjw
    HnRbtDSafAfiHnUl
    wbGMBAqA1FoXns3n
    • Schiebe die PCMCIA-Abdeckung an der Oberkante heraus, drehe sie nach untenund entferne sie, die Festplatte wird frei.

    • Verschiebe die Entriegelungstaste der Festplatte und hoöe die Festplatte heraus. Die Festplatte sollte entfernt werden, wenn die Akkuabdeckung und die PCMCIA-Abdeckung weg sind, damit die Kunststoffclips nicht beschädigt werden.

    • Diese Laptops sind dafür bekannt, dass ihre Kunststoffbeschichtung im Laufe der Zeit klebrig und flüssig wird. Es kann schwierig sein, aber sei vorsichtig, die Kunststoffteile des Gehäuses oder die Kunststoffeinfassungen der Laufwerke dürfen nicht beschädigt werden.

    • Drehe das Laptop so, dass das Displayscharnier von dir weg zeigt. Entferne die 8mm lange (BH) Torx T6-Schraube oben links.

    • Entferne die drei 6mm langen (BC) Torx T6-Schrauben in der Mitte und unten rechts.

    • Entferne die 10mm lange (BE) Torx T6-Schraube oben in der Mitte.

    • Entferne die vier 3mm langen (BF) Torx T1-Schrauben vorne am Gehäuseunterteil.

    • Diese T1-Schrauben sind empfindlich. Verliere sie nichtund versuche nicht, einen anderen Schraubendreher als T1 zu benutzen. Ihre Köpfe gehen leicht kaputt.

  4. AqEuUmIjtbNxxoEw
    AqEuUmIjtbNxxoEw
    MXgLS2RnjxQJJpOH
    • Versuche nicht die Schraube uneter dem rechten Displayscharnier zu lösen. Wegen des Winkels würdest du wahrscheinlich den Schraubenkopf beschädigen.

    • Drehe das Laptop um, so dass das Displayscharnier zu dir zeigt. Öffne das Display rechtwinklig zum Gehäuse.

    • Stütze das Display beim nächsten Schritt mit einer Hand.

    • Entferne die vier 7,5mm langen (BG) Torx T6-Schrauben. Nun sollte das Display frei sein.

    • Ziehe es vorsichtig nach oben, um es aus seinen Pfosten zu lösen. Lege es zurück, die nächste Schraube wird sichtbar.

    • Entferne die 6 mm lange (BC) Torx T6-Schraube oben rechts am Gehäuse.

  5. MJpn5S4nAFqZbCBQ
    MJpn5S4nAFqZbCBQ
    SmicVPWFjfWa3NoP
    • Drücke die Tastatureinheit nach hinten zum Display hin, bis sie sich aus den vorderen Clips löst. Kippe sie zum Display hoch.

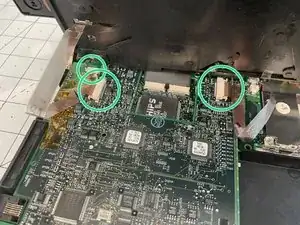

    • Löse die Stecker der Flachbandkabel mit einem Spudger aus ihren Anschlüssen.

    • Hebe die Tastatur hoch und lege sie beiseite.

  6. qwgjJxegVFLxKsAm
    • Trenne das Mikrofonkabel mit einem Spudger von der Tochterplatine ab.

    • Trenne das Versorgungskabel der Display-Inverterplatine ab.

    • Trenne die Display-Flachbandkabel mit einem Spudger von der Tochterplatine ab.

    • Hebe das Display nach oben weg und lege es beiseite.

  7. MvJhebS3eoSWBh2V
    • Trenne das Lautsprecherkabel ab.

    • Drücke an der markierten Stelle mit einem Spudger auf die Platine, um im nächsten Schritt die Tochterplatine sicher von der Hauptplatine abzutrennen.

    • Achte dabei darauf, dass keines der Bauteile auf der Platine beschädigt wird.

    • Um die Tochterplatine von der Hauptplatine zu lösen, musst du sie von der rechten Seite her hochkippen und nach links wegziehen.

  8. BdCBTku1sFWGJwj5
    BdCBTku1sFWGJwj5
    ajxBSpGuxpaYZlWG
    5P6cUGpuBietRc2x
    • Entferne die beiden flachen 6mm (BL) Torx T6-Schrauben nahe beim Anschluss.

    • Drehe das Gehäuse so, dass die Rückseite zu dir zeigt. Entferne die beiden 6mm langen (BC) Schraubenan der Rückseite, mit denen der Anschluss an der Metallverstärkung befestigt ist.

    • Eventuell ist der Anschluss festgeklebt. Du kannst ihn mit einem Spudger sorgfältig von der Verstärkung abhebeln und die Klebeverbindung lösen.

    • Stütze im nächsten Schritt das Modem, während du die Hauptplatine entfernst. Es ist noch verbunden, wenn du es nicht festhältst kann der Verbinder kaputt gehen.

    • Hebe die Hauptplatine weg.

    • Eventuell löst sich ein Abstandshalter für die Platine. Achte beim Zusammenbau darauf, dass ihn wieder an der Platine befestigst.

    There might be a bit of a mixup with the screws in that step: the flat headed T6 6mm screws are going on the motherboard and the 5mm T6 ones with the round heads are going on the rear connector (I've got two 701CS - probably never serviced - that are screwed like that and found a picture on ebay of a 701C that shows the round head screws next to the rear connector).

    Christian Burlet -

    Yes you are correct.

    IoXam -

    That's right - the text instructions are correct, but the images are not - which I understand is a bit confusing since this laptop I was disassembling at the time had clearly been disassembled before. The manual is pretty clear that the BC screws (rounded) are for the back and the BL screws (flat) are for system motherboard.

    polymatt -

  9. WPe6435DmhSHi5tR
    • Trenne den Kleber zwischendem Lautsprecher und dem Gehäuse sorgfältig mit einem dünnen Messer oder einem Spudger auf.

    • Entferne den Lautsprecher und lege ihn beiseite.

  10. J1MhbsY2wxoQOi4A
    J1MhbsY2wxoQOi4A
    uucbhaYsZWByf6nY
    • Der innere Rahemn ist dünn und kann brüchig sein. Sei vorsichtig beim Ausbau.

    • Entferne die vier 8,4 mm langen (BD) Torx T6-Schrauben vom der Innenseite des Rahmens.

    • Entferne die zwei 8 mm langen (BH) Torx T6-Schrauben vom der unteren linken Displayhalterung.

    • Entferne die zwei 5 mm langen (BI) Torx T6-Schrauben vom der unteren rechten Displayhalterung.

    • Hebe die linke Scharnierabdeckung ab.

  11. Piv5GImmCaOQPYEh
    Piv5GImmCaOQPYEh
    ofs5jZGR1ZWMKmOd
    2jw5q2aUVLfptYKH
    • Löse die T-förmigen Rasten an den Seiten der Blende mit einem Plektrum.

    • Die Oberseite der Blende kann am Rahmen festgeklebt sein. Löse die Blende sorgfältig aus der Klebeverbindung, bevor du den Rahmen hochhebst und entfernst.

    • Wenn die Blende weg ist, kannst du die Displayscharniere hochheben, herausholen und entfernen.

    • Nun sollte das display leicht vom Rahmen abgenommen werden können.

    • Wenn es nötig ist, kannst du die Verriegelunegn des Displays von der Rückseite der Blende lösen. Drücke dazu die Federn mit einer Pinzette zusammen, die Riegel sollten dann herausspringen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
