JBL Boombox Akku tauschen

Die Gummiringe an den beiden Enden werden durch Spannung in Position gehalten.

Wenn du den Lautsprecher aufrecht stellst und den Ring mit viel Kraft runterdrückst, kannst du ihn durch eine Drehung gegen den Uhrzeigersinn lösen.

Mit einem Kreuzschlitzschraubendreher # 2 kannst du nun die sechs Schrauben auf jeder Seite lösen und entfernen.

Ziehe an der einen Seite vorsichtig, aber mit Kraft am Handgriff, bis er sich an der Unterseite vom Gehäuse löst.

Sobald du den Handgriff weit genug auseinandergezogen hast, kannst du ihn auf der Seite nach oben wegheben.

Sobald er auf der Seite komplett gelöst wurde, sollte sich der Handgriff auf der anderen Seite ebenfalls problemlos lösen und entfernen lassen.

Auf jeder Seite des Handgriffs gibt es nur eine Stelle, an der zwei Löcher direkt nebeneinander sind.

Und auf jeder Seite des Gehäuses gibt es nur ein Bohrloch, neben dem ein Plastikstift absteht.

Diese müssen jeweils übereinander liegen. Der Handgriff würde für beide Seiten passen, aber wenn die Plastiknasen und -löcher nicht korrekt ausgerichtet sind, passen die Bohrlöcher nicht überein und er lässt sich nicht sicher montieren.

Nutze ein Öffnungswerkzeug und setze damit an der Lücke zwischen den Gitterabdeckungen auf der Unterseite an und hebel die hintere Seite auf.

Entferne die vier Schrauben mit einem Kreuzschlitzschraubendreher # 1.

Setze dein Öffnungswerkzeug an den markierten Punkten an und hebel die Rückseite hier auf, damit sich die beiden Rastnasen lösen.

Sobald beide Rastnasen gelöst sind, sollte die komplette Abdeckung wegklappen und vollständig offen sein.

Setze dein Öffnungswerkzeug an den markierten Punkten an und hebel hier auf, damit sich die beiden Rastnasen lösen.

Sobald beide Rastnasen gelöst sind, sollte die komplette Abdeckung wegklappen und vollständig offen sein.

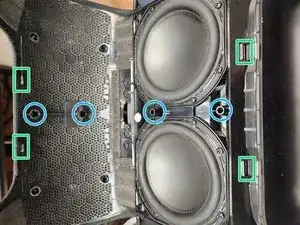

Wenn Vorder- und Rückseite gelöst sind, sollte sich die Gitterabdeckung einfach abheben lassen.

Beachte beim Zusammenbau, dass auch die markierten Kunststoffbolzen vernünftig übereinander liegen. Diese Bolzen befinden sich ausschließlich an der Vorderseite und sorgen dafür, dass die Gitterabdeckung die Lautsprecher nicht berührt.

Auf jeder Seite des Gehäuses befinden sich 6 Schrauben.

Entferne auf beiden Seiten die 6 Schrauben, also 12 insgesamt.

Nach dem Lösen des Gehäuses, kannst du die Hochtöner vorsichtig vom Motherboard trennen.

Auf der linken Seite gibt es nur eine Verbindung, die abgetrennt werden muss.

Auf der rechten Seite gibt es zwei Verbindungen, die abgetrennt werden müssen.

Sobald beide Seiten abgeklemmt sind, ist das Entfernen der Hochtöner abgeschlossen.

Wenn die Hochtöner ausgebaut sind, trenne auch die beiden Tieftöner/Lautsprecher von der Hauptplatine ab.

Der linke Lautsprecher ist rot markiert.

Der rechte Lautsprecher ist schwarz markiert.

Entferne die sechzehn Kreuzschlitzschrauben #2, mit denen die Lautsprecher befestigt sind.

Achte auf die Passstifte oben. Sie stellen sicher, dass die Lautsprecher in der richtigen Position montiert werden.

Greife mit einer Hand durch die Öffnung für die Hochtöner und drücke die Lautsprecher nacheinander vorsichtig nach oben.

Halte den Lautsprecher mit einer Hand nach oben und hole mit der anderen Hand das Kabel aus der Lautsprecheröffnung heraus. Achte darauf, dass es nirgends hängen bleibt und nichts beschädigt wird.

Beim Ausbau der Lautsprecher sind wahrscheinlich die Dichtungen vom Rahmen verschoben worden und liegen irgendwo dazwischen.

Kontrolliere, ob du beide Dichtungen hast und ob sie unbeschädigt sind.

Achte beim Zusammenbau auf die Passstifte oben. Sie stellen sicher, dass die Dichtungen richtig orientiert werden.

Achte beim Zusammenbau darauf, dass die Lautsprecherkabel nach unten liegen, damit sie in ihre Ausschnitte passen. So werden weder die Kabel noch die Dichtungen beschädigt.

Wenn die Lautsprecher alle ausgebaut sind, kann die Hauptplatine entfernt werden.

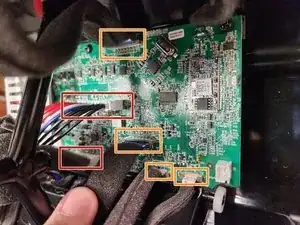

Der Akku ist mit zwei JST-Verbindern angeschlossen. Trenne sie voneinander ab.

Es gibt vier verschiedene Anschlüsse für die Flachbandkabel der Ein- und Ausgänge. Hebe zuerst die braunen Sicherungsbügel an den Seiten hoch, damit sie die Kabel freigegeben. Ziehe die Kabel heraus.

Die Antenne ist mit doppelseitigem Klebeband am oberen Gehäuseteil festgeklebt. Löse die Antenne vorsichtig ab.

Sei vorsichtig: das Antennenkabel ist direkt an der Hauptplatine festgelötet und sollte nicht entfernt werden. Die Verbindung ist empfindlich und kann leicht kaputt gehen.

Entferne die drei Kreuzschlitzschrauben #2, mit denen die Hauptplatine oben festgeschraubt ist.

Unten an der Hauptplatine befindet sich eine einzelne Schraube mit einer weißen Unterlegscheibe auf jeder Seite.

Entferne die beiden Kreuzschlitzschrauben #2.

Alle Kabel sind abgetrennt und die fünf Schrauben gelöst, nun kann die Hauptplatine entfernt werden.

Greife mit beiden Händen durch die Öffnungen für die Hochtöner. Kippe die Hauptplatine fest, aber trotzdem vorsichtig nach vorne heraus.

In der Platine ist eine Kerbe an der Stelle, wo die Platine in eine Rille im Gehäuse passt. Die Hauptplatine muss vorsichtig darüber gekippt werden.

Wenn die Hauptplatine weit genug herausgekippt ist, kann sie nach oben gehoben werden.

Sobald das Motherboard entfernt wurde, kannst du das Akkufach herausholen und den Akku austauschen.

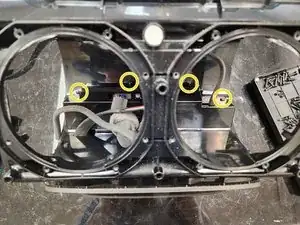

Nimm einen Kreuzschraubendreher (PH2) und entferne die vorderen vier Schrauben.

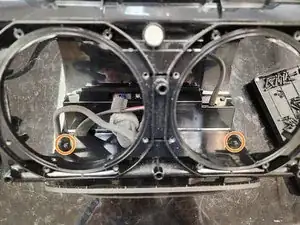

Löse die zwei mittleren Kreuzschlitzschrauben mit deinem Schraubendreher (PH2).

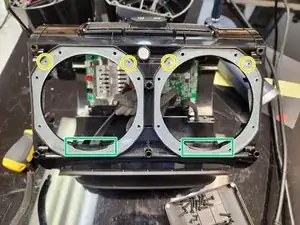

Ein abgewinkelten Schraubendreher ist gut geeignet, um die hinteren Schrauben zu entfernen.

Wenn alle zehn Schrauben des Akkufachs entfernt sind, kommst du an den Akku heran.

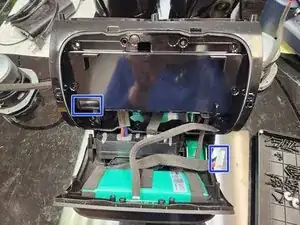

Halte die Unterseite des Akkufachs flach auf die Arbeitsfläche und kippe das Gehäuse langsam und vorsichtig nach hinten, kontrolliere dabei, ob alle Kabel im Gehäuseinneren nicht hängen bleiben.

Es sollte herauskommen, die Kabel sollten durch ihre Öffnungen gleiten. Achte darauf, dass das Akkukabel ganz entfernt ist. Alle anderen Kabel können sicher teilweise in ihren Öffnungen bleiben und das Gerät sollte wie gezeigt liegen bleiben.

Der Akku ist entweder einfach eingeklemmt oder er ist festgeklebt, ähnlich wie bei der Antenne in Schritt 15. Ziehe in beiden Fällen den Akku vorsichtig heraus, anschließend kannst du den neuen Akku einbauen.
