Einleitung

  1. GJjDZJcqEmRFVZTM
    GJjDZJcqEmRFVZTM
    xZl2PRsG2wwXDSG1
    jN5kiOMbeK3Hn3Qh
    • Entferne den Standard-Lautsprechergrill mit einem Spudger oder deinen Händen.

    • Hinweise zum Wieder-Zusammenbau:

    • Achte auf die drei Ausrichtungsstifte im inneren Teil des Gehäuses, nimm dir Zeit diese auszurichten und presse sie vollständig in das Chassis.

    • Wenn die Stifte vollständig hereingedrückt sind, ziehe die langen Kanten leicht vom Chassis weg und drücke dann, um die Kunststoffklammern (zwei pro Kante, oben und unten) im Gehäuse einzurasten.

  2. WeCWGT5yLjJJeqGp
    WeCWGT5yLjJJeqGp
    hsdwuTXA4EemWlAR
    • Entferne vorsichtig den äußeren Rahmen, damit du an die inneren Bauteile des Lautsprechers gelangen kannst.

    • Sechs Schrauben entlang der dünnen, langen Kante, die in das Chassis geschraubt sind.

    • Vier Schrauben (zwei pro Ende) welche die Enden befestigen.

    • Hinweise zum Wieder-Zusammenbau:

    • Drehe die Schrauben nicht zu fest.

    ACHTUNG: Dazu muss man zum einen auf der Lautsprecherseite an beiden Enden jeweils 2 Schrauben lösen (siehe “Step 3”, warum auch immer einem das erst in einem Folgeschritt gezeigt wird), zum anderen auf der anderen Seite (neben den Bedienelementen) jeweils 3 Schrauben auf beiden Seiten. Versäumt man letzteres (wie es mir ergangen ist, weil in der Anleitung ja nichts davon stand), geht der äußere Rahmen auch ab, allerdings brachen dann die dünnen Plastikösen, in denen die 6 Schrauben steckten, ab! Was für den späteren Zusammenbau und die Stabilität des Gehäuses alles andere als günstig wäre (und bei mir so ist ;-(

    Sebastian Plickert -

    /!\ WARNING /!\

    Remove the screws of step 3 (each side) + 3 screws on each side. There’s a total of 10 screws to remove before removing the piece as shown.

    Also pay attention to the plug hatch.

    (hope you’ll read this before damaging your speaker)

    Matthis RIVAT -

  3. 1XFRR5DqcNAUfRXd
    1XFRR5DqcNAUfRXd
    O5bmrxjxgJOmNd2E
    cskHvoI5lrMkygxF
    • Ziehe vorsichtig an einem Ende und entferne den äußeren Rahmen.

    • Entferne die Tastenabdeckung aus Silikon.

    • Hinweise zum Wieder-Zusammenbau:

    • Bringe die Abdeckung aus Silikon zuerst an.

    • Richte das untere Ende zuerst aus und schiebe dann die Abdeckung des USB-Ports in die entsprechende Aussparung.

    To avoid confusion and possible damage I feel that this should be step 2 instead of step 3, or should be added to step 2. A mention of how many screws need loosening would help tons too.

    My unit required the loosening of 4 total #00 Phillips screws exposed on both sides and also required the removal of 6 additional #00 Phillip's screws holding down the outer frame on either side of the long section.

    Daniel Feynman -

  4. jktQ2TYSKaLunkCJ
    jktQ2TYSKaLunkCJ
    vVWceXqtacXNYyej
    • Löse die sechs Schrauben pro Endkappe (Gesamt 12).

    • Hinweise zum Wieder-Zusammenbau:

    • Richte zuerst die beiden Löcher, die am nächsten beieinander liegen, so aus, dass sie mit den Chassis-Löchern übereinstimmen (und stecke sie darunter fest), um die gesamte Endkappe auszurichten.

    • Befestige die sechs Schrauben pro Endkappe (Gesamt 12). Drehe sie nicht zu fest.

    Not sure if my unit is a later revision or had been opened up before, but the screws I encountered holding the drivers in place were 8 #2 Phillip's screws of similar measurement.

    Daniel Feynman -

  5. NkThTnndWEZcXQtx
    NkThTnndWEZcXQtx
    hIDZhtKpLmiqVXgY
    RCQY3cVEvmwrMUix

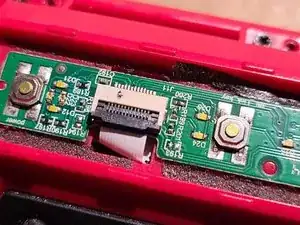

    • Öffne die Haltelasche und ziehe das Flexkabel aus dem Anschluss heraus.

    • Wichtig: Die Haltelasche kann einfach herausfallen, also merke dir die Orientation im Bild bevor du sie wieder einsetzt.

    • Für den Wieder-Zusammenbau, schiebe das Flexkabel durch das Loch, bevor du die Lasche einsetzt und schließt.

  6. 2hetNLXyiO35OGvb
    2hetNLXyiO35OGvb
    Uoo43qjSMeVChYU6
    • Entferne die sechs Schrauben, welche die Abdeckung befestigen, um an den USB-Port heranzukommen (auch der Akku wird sichtbar).

    • Für den Wieder-Zusammenbau: Drehe die Schrauben nicht zu fest.

    Where can I get a usb chip from?

    Alan Hall -

  7. UCtBXBDb2oCOIheo
    UCtBXBDb2oCOIheo
    pYAmnIgQyMHZp4qU
    • Entferne das Silikon, welches die Kabel befestigt, von der Seite der Endkappenher.

    • Fahre vorsichtig fort. Stelle sicher, dass die Lautsprecher nicht mehr eingeschaltet sind. Vermeide, die Kabel zu durchtrennen. Ein Spudger oder ähnliches sind gut geeignet.

    • Dies hat etwa 30 Minuten gedauert.

    • Trenne den AUX-Eingangsstecker und ziehe dann das Kabel unter der Leiterplatte hervor, sodass es mit der Öffnung ausgerichtet werden kann.

    • Hinweise zum Wieder-Zusammenbau:

    • Drücke die AUX Kabel zwischen die Platine und das Chassis.

    • Stecke den AUX Verbinder wieder hinein.

    I removed all the six screws but the cover doesn't budge. Could it be glued?

    hexa dezimal -

    After removing the screws, you can lift up the upper part containing the switches, the LEDs and the cover of the USB port, hence revealing the view on the battery and the delicate ribbon cable as shown above.

    However, the USB plug and its daughterboard are still attached to the motherboard. In order to replace the USB plug, we would need further instructions on how to remove ist. I do not understand why the guide ends at this point. Without this information, the guide seems pretty useless to me.

    Additionally, In my case, the USB plug, its daughterboard and the ribbon cables are fixed to the main compartment with some sort of black as well as yellow glue. Any idea how to remove that, without further damage?

    Sebastian Plickert -

    Bei mir ist das Flachband gerissen, als ich den Akku wechseln wollte. Kann man das noch reparieren? Bzw gibt es eine möglichkeit es auszutauschen?

    Sven Pitz -

  8. k4RgZNXCKoVUlYVq
    k4RgZNXCKoVUlYVq
    RHyFKuNabInUWMAc
    hpeBHtwRtxbdMuVH
    • Ziehe den USB Port nach oben, um den Klebstoff zu lösen.

    • Ziehe die Platine heraus und drehe sie nach oben, um die Kabel auszurichten.

    • Führe die Drähte an der Endkappe vorsichtig durch das Loch, um die USB-Anschlussplatine so weit wie möglich herauszuziehen..

    • Für den Wieder-Zusammenbau: Ziehe die Verkabelung aus der Endkappe, während du die Leiterplatte ausrichtest und wieder einsetzt.

  9. OhT1ZwLFOhUvjmWH
    OhT1ZwLFOhUvjmWH
    JtAlGGDfwSWRsttO
    XSXteCDUqqaoj1XB
    • VORSICHT! Die weißen Verbinder sind keine Stecker. Versuche nicht sie herauszuziehen.

    • WICHTIG! Merke dir die Farben oder mache ein Foto für den späteren Wieder-Zusammenbau.

    • Löte die zwei Verbinder ab.

  10. iCHDgQQt5QHVDQcU
    iCHDgQQt5QHVDQcU
    O3TiHiCWNMWYnf15
    lva4oockrvT3FYVV

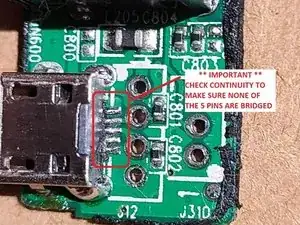

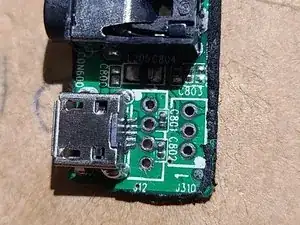

    • Löte den alten USB Port ab.

    • WARNUNG! Es gibt zwei verschiedene Arten von JBL Flip 3 USB Ports. Kaufe den exakten Ersatz von dem, der in deinem Lautsprecher verbaut ist.

    • Löte den neuen USB Port (5 Pins und 4 Befestigungen)

    • Stelle sicher, dass keiner der Pins untereinander verbunden sind.

  11. KmZkQ4M6mAeb6Ncp
    KmZkQ4M6mAeb6Ncp
    ma2Wu4yvTEafJ1bZ
    kDtTgv55SK2yyNfh
    • Richte die Anschlusslöcher für jeden Stecker in der richtigen Ausrichtung aus und löte sie an die USB-Anschlussplatine.

  12. mbfgloYwg6TTWswL
    mbfgloYwg6TTWswL
    APNbrbTCJOFvtjNv
    • Lege die USB-Anschlussplatine vorsichtig zurück an ihren Platz und ziehe dabei leicht an den Kabelenden.

    • Verbinde den AUX Verbinder vorübergehend.

    • Verbinde das Flexkabel vorübergehend ans Control Panel.

    • Schalte den Lautsprecher ein, verbinde ein Ladegerät und kontrolliere, ob der Akku orgnungsgemäß lädt.

    • Teste den AUX Anschluss.

    • Wenn der Test erfolgreich ist, löse das Control Panel, Flexkabel und den AUX Verbinder.

    • Folge den Hinweisen zum Wieder-Zusammenbau bei jedem Schritt.

    Hi, danke für die tolle Anleitung: Hilfe die ankommt und auch noch nachhaltig der Umwelt zuliebe. thumbs up. Eine Frage dennoch: Ich wöllte gern den Micro-USB 5 pin female Adapter USB2.0 gg. PCS Typ C Port USB C DIY Stecker Typ-C Buchse ersetzen. die gibts bei Ali im Express ;-) oder haut das wegen die "inneren Widerstände" der 4-Füßler dann ni mehr hin? Ansonsten bestell ich mir beide und mess die mal durch und gebe danach gern Feedback, wenn bisher nix dazu bekannt ist. mfg

    Donnay Narc -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
