Einleitung

Diese Anleitung zeigt, wie ein beschädigter oder driftender Joystick im rechten Joy-Con 2 Kontroller ausgetauscht wird. Wenn du den Joystick im rechten Joy-Con 2 austauschen musst, folge stattdessen dieser Anleitung.

Im Joy-Con 2 werden JIS Schrauben verwendet. Wenn du einen Schraubendreher hast, der nicht von iFixit ist, riskierst du, dass die Schraubenköpfe beschädigt werden.

  1. JNclG5hZYIqvCNHf
    JNclG5hZYIqvCNHf
    bSUPMsTHSndeApJh
    • Nimm einen Tri-Point Y00-Schraubendreher und entferne die beiden 3,1 mm langen schwarzen Schrauben an der linken Seite des Kontrollers.

  2. uhmxWuJAdFtSYlej
    uhmxWuJAdFtSYlej
    1Tf5q1kULOKvIAKG
    vjHApcUKZgWSuuKE
    • Setze ein Plektrum in den Spalt unter der Auslösetaste an der rechten Seite des Kontrollers. Halte das Plektrum mit der Spitze nach unten.

    • Heble nach oben und hebe den Kunststoffstreifen, der an der rechten Kante des Kontrollers entlang verläuft, leicht hoch.

    • Schiebe das Plektrum um die Vorderseite des Kontrollers herum.

  3. A5E41KFkOAXdZ4Rq
    A5E41KFkOAXdZ4Rq
    WmvhDTXH2pJ24ppP
    Yihvrr4ROedKGFsT
    • Schiebe das Plektrum unter dem Kunstoffstreifen entlang, so dass sich die Clips und der Kleber lösen, mit denen er am Gerät befestigt ist.

  4. YWVRYUxnJQum3avr
    YWVRYUxnJQum3avr
    w4EED5IqTYdLNjhK
    PNNNcEvew23Q4ooN
    • Heble den Kunstoffstreifen von der Unterseite her mit leichter Kraft gleichmäßig hoch.

    • Wiederhole diesen Vorgang an verschiedenen Stellen des Streifens, bis er komplett abgelöst ist.

  5. eP4RLSnUpcRPZljy
    • Entferne den Kunststoffstreifen.

  6. VDMj2M5dLYB1AbRi
    VDMj2M5dLYB1AbRi
    uDVANgtavvhGwQuw
    • Entferne die beiden Schrauben an der rechten Seite des Kontrollers:

    • Eine 3,1 mm lange schwarze Tri-Point Y00-Schraube

    • Eine 3,0 mm lange silberne JIS00-Schraube

    • Zur Not kannst du dafür einen Kreuzschlitz-Schraubendreher benutzen, riskierst allerdings, dass der Schraubenkopf beschädigt wird. Drücke sehr fest auf den Schraubendreher und drehe langsam. Wenn er nicht gut greift, hilft es oft, einen anderen zu verwenden, selbst wenn er die gleiche Größe hat.

  7. YFQZOUihYjmQl4et
    YFQZOUihYjmQl4et
    4tYNLcUea1IOIoGB
    • Entferne die Rückseite noch nicht.

    • Setze ein Plektrum in den Spalt zwischen der vorderen und hinteren Hälfte an der rechten Seite des Kontrollers ein.

    • Schiebe das Plektrum am Kontroller nach unten, um die Clips zu lösen.

    • Lasse das Plektrum unten an der rechten Kante des Kontrollers direkt vor der runden Ecke stecken.

    • Das Plektrum fällt heraus, wenn die Rückseite entfernt wird. Wenn es vorher schon herausfällt, stecke es wieder zurück, damit die beiden Hälften getrennt bleiben.

  8. uxPaKoorCWokZaJN
    uxPaKoorCWokZaJN
    EgkPFCT3bYSEjax1
    xlB63FqxHDJlR6rM
    • Halte den Kontroller mit der Unterseite nach oben.

    • Setze ein zweites Plektrum nahe an der Lösetaste oben am Kontroller ein.

    • Drücke die Lösetaste mit dem Plektrum durch die Öffnung.

  9. okmYG3TOdM2iDAKX
    okmYG3TOdM2iDAKX
    LolVaQhS12JnJpSl
    fComoEvjTUjALttG
    • Die Rückseite ist unten mit dem Kontroller durch ein Kabel verbunden. Versuche noch nicht, es ganz zu lösen.

    • Halte die Lösetaste weiterhin mit dem Plektrum fest und schiebe die Rückseite mit der anderen Hand nach unten, um die Clips zu lösen, mit denen die Rückseite am Gerät festgehalten wird.

    • Öffne die Rückseite.

  10. MhgCJZAL2YaLNsT5
    MhgCJZAL2YaLNsT5
    HSQUUOisfxtiNyN3
    qotFOW4n12jtWZiu
    • Fasse die beiden Kabel (gelb und weiß) über dem Vibrationsmotor unten an der Platine des Kontrollers und ziehe den beigen Stecker aus dem Anschluss heraus.

    • Das Kabel wird nicht beschädigt, wenn du daran ziehst, verletze aber nicht die Isolierung mit deinen Fingernägeln.

    • Entferne die Rückseite.

  11. fpivgg5CYQWWKSgw
    fpivgg5CYQWWKSgw
    wQ2YFDT1H3iMhwNP
    • Fasse den weißen JST-Stecker am Akkukabel fest mit einer Pinzette oder deinen Fingern, ziehe ihn gerade aus dem Anschluss heraus und trenne ihn ab.

    • Wenn er ein Stück weit herausgekommen ist, dann greife etwas nach, damit du unter der Lippe am oberen Rand des Steckers einen besseren Halt hast.

  12. 4LcjHXFWHB5pbeTW
    4LcjHXFWHB5pbeTW
    qTsfHX5VsKNrJUms
    JKrSnHtZtucr3Rqx
    • Wenn du mit deinem JIS-Schraubendreher an die Schraube unter der Auslösetaste herankommst, kannst du diesen Schritt überspringen.

    • Setze ein Plektrum in den Spalt zwischen der Schultertaste (R) und der Auslösetaste (ZR) oben am Kontroller ein.

    • Heble an derZR Taste, bis sie herausspringt. Entferne die Taste.

    • Du kannst die ZR Taste mit den Fingern leicht festhalten, damit sie nicht davonfliegt.

  13. fxGma6aW23T6dLFT
    fxGma6aW23T6dLFT
    uaxnXpqvQidXHPiL
    • Fasse die Lösetaste und entferne sie.

  14. Wcn3gOAkThBsxkoY
    Wcn3gOAkThBsxkoY
    F1y6mSk4IqZgTXPQ
    • Nimm den JIS00-Schraubendreher und entferne die beiden Schrauben, mit denen der Mittelrahmen befestigt ist:

    • Eine 3,9 mm lange silberne Schraube

    • Eine 6,2 mm lange schwarze Schraube

  15. OOZlHyJLuZD3rONl
    OOZlHyJLuZD3rONl
    eAiuM5QkqZepNxw2
    • Halte den Mittelrahmen leicht fest.

    • Ziehe die R Taste aus ihren Haltestiften heraus und entferne sie.

    • Der Mittelrahmen hebt sich dabei leicht nach oben.

    Be wary here - the bumper has two small springs that may come away from the bumper. They are quite delicate and should be handled with care.
    If they do detach from the bumper, simply reseat them on the small plastic peg within the bumper.

    Sam -

  16. uuVlnoewAdQy6xeQ
    uuVlnoewAdQy6xeQ
    Tb2VbAs5JgnmbwVq
    • Fasse den Halter der Lösetaste und entferne ihn.

  17. FTJVbmYd5wI3pAXP
    FTJVbmYd5wI3pAXP
    mtYLgXla1jGU3T5S
    2f4SQZuAXqv5HPWO
    • Stütze den Kontroller während der Arbeit auf der Rückseite ab.

    • Die Tasten auf der Vorderseite des Kontrollers sollten auf der Lippe der Rückseite aufliegen, damit er stabil liegt.

  18. g2TnWcUTsTXpvkGl
    g2TnWcUTsTXpvkGl
    JqaQUOsHvJ4NyWuT
    Li23yID1AT13pRTB
    • Klappe den Mittelrahmen des Kontrollers um, so dass er auf der Innenkante des Joy-Cons aufliegt (die Kante mit den Schultertasten).

  19. NDNg5O21cDkP6Yct
    NDNg5O21cDkP6Yct
    pKQApb1hWkXpHZby
    hhQm1aslK34OFfB2
    • Klappe den Sicherungsbügel am ZIF-Anschluss des Mittelrahmens auf der Platine des Kontrollers mit der Spudgerspitze nach oben.

  20. r5IdcgNLfDVX3c6t
    r5IdcgNLfDVX3c6t
    wKaClNMKELE56TQa
    • Ziehe das Kabel vorsichtig mit einer Pinzette oder deinen Fingern aus dem Anschluss heraus.

  21. sSImFUYNMWOMfXDB
    sSImFUYNMWOMfXDB
    THNoITR3WdbThJBy
    • Fasse den Mittelrahmen und entferne ihn.

  22. ocehAVoKtrxGeI2a
    ocehAVoKtrxGeI2a
    rUMBjMabD26BxDKO

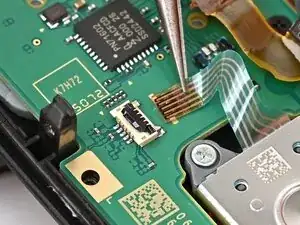

    rQsotDhOMkykkcCe
    • Trenne auf gleiche Weise die anderen drei ZIF-Anschlüsse auf der Platine des Kontrollers ab.

  23. CtdK4Rh4WRlO6cYk
    CtdK4Rh4WRlO6cYk
    LKMeOwPlQJ64Olpk
    • Nimm den JIS00-Schraubendreher und entferne die fünf 3,1 mm langen schwarzen Schrauben, mit denen die Platine am Kontroller befestigt ist.

  24. YaeBZYmWJKGnMiLy
    YaeBZYmWJKGnMiLy
    vUpJiw4fNGMknIsQ
    • Setze einen Spudger mit der Spitze nahe am Akkuanschluss zwischen die Platine und den Kontroller ein.

    • Heble die Platine so weit nach oben, bis du die Kante mit den Fingernspitzen fassen kannst.

  25. ZZnyLjEFjtS2xRWJ
    ZZnyLjEFjtS2xRWJ
    lX6Uq4EkGnHXRdBQ
    TxeGLEFPmcZ1V2lb
    • Hebe die Platine an der Außenkante soweit an, dass sie etwas 45° schräg steht und nicht mehr vom Joystickmodul blockiert wird.

    • Achte darauf, dass das schwarze Klebeband ganz von der Rückseite des Joystickmoduls abgelöst ist. Arbeite langsam, damit das Klebeband nicht reißt.

    • Entferne die Platine.

  26. VNn6UGbAZ1Y1kjqP
    VNn6UGbAZ1Y1kjqP
    yboR1JlUpSEK1vP5
    • Nimm den JIS00-Schraubendreher und entferne beiden 3,9 mm langen silbernen Schrauben, mit denen der Joystick befestigt ist.

  27. SGHFj1T2RdS5uR4A
    SGHFj1T2RdS5uR4A
    1SRY5opNdiPqMGJT
    • Fasse den Joystick und entferne ihn.

  28. joqvyGxvAljqRWdk
    • Glückwunsch, die Demontage ist beendet. Die folgenden Schritte zeigen, wie die Konsole wieder zusammengebaut wird.

  29. PAYHkeLEPdjRtirP
    PAYHkeLEPdjRtirP
    ljJiC2WIZMBkSvUI
    • Richte den kreisförmigen Ausschnitt im Rahmen des Joysticks mit dem Stift nahe an der Innenkante des Kontrollers aus.

    • Setze den Joystick in den Kontroller ab. Wackle vorsichtig daran, bis er richtig sitzt.

  30. JRYfuWfUnEVhDqKA
    JRYfuWfUnEVhDqKA
    QItcoX2e2UYnsMjE
    • Nimm den JIS00-Schraubendreher und drehe die beiden 3,9 mm langen Befestigungsschrauben wieder ein.

  31. VFFEksIycGHkMxyE
    VFFEksIycGHkMxyE
    CNl5SBtBd5ZKcHw5
    OPLEKua5SbyqqTQw
    • Senke die flache Seite der Platine schräg in Kontroller ein.

    • Biege das Flachbandkabel zum Joystick mit einem Spudger so, dass es rechtwinklig zum Joystick steht.

    • Senke die Platine ab, wobei das Flachbandkabel des Joysticks durch den Ausschnitt für den Joystick auf der Platine geführt werden muss. Achte darauf, dass die Platine unter dem Sicherungsstift im Rahmen sitzt.

  32. WrckyTWJntPSDsV1
    WrckyTWJntPSDsV1
    gNyVYKB2CYKibm6c
    gVU21ad4PkNjUfPF
    • Drücke die Platine zur Innenkante des Kontrollers hin (die Seite mit den Schultertasten), damit sie nicht mit dem Joystickmodul kollidiert.

    • Senke die Platine auf den Rahmen ab.

    • Drücke das schwarze Klebeband mit dem Finger oder dem flachen Ende des Spudgers auf die Rückseite des Joystickmoduls fest.

  33. kUnFVAhPZMJS1eTn
    kUnFVAhPZMJS1eTn
    kpGRrFUvCNiPvHXi
    • Nimm den JIS00-Schraubendreher und drehe die fünf 3,1 mm langen schwarzen Schrauben ein, mit denen die Platine am Kontroller befestigt ist.

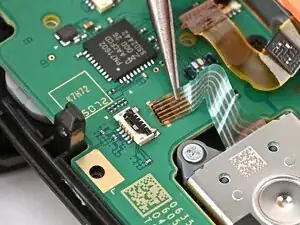

  34. UmXQJuUW4kC1UkAL
    UmXQJuUW4kC1UkAL

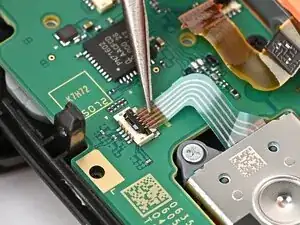

    tTkdPAZXgFxclkXX
    cmeyB2RMmUMUhESO
    • Kontrolliere, ob der Sicherungsbügel am ZIF-Anschluss des Joystickkabels hochgeklappt ist.

    • Schiebe das Flachbandkabel des Joysticks ganz in den ZIF-Anschluss hinein.

    • Der braune Teil des Kabels muss an der goldenen Linie auf der Platine enden.

    • Klappe den Sicherungsbügel mit dem Finger oder einem Spudger nach unten, um das Kabel zu befestigen.

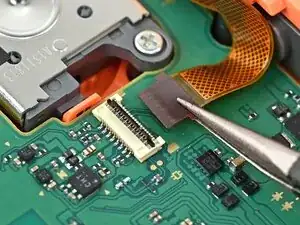

  35. EULF6quH1ZMZ3xjS
    EULF6quH1ZMZ3xjS

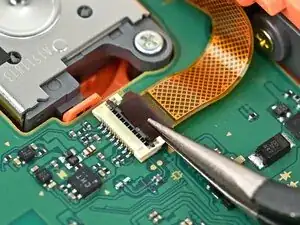

    K6vPEmHON6wh1HuP
    pTmhsGx43LcpCbev
    • Kontrolliere, ob der Sicherungsbügel am ZIF-Anschluss des Verbindungskabels hochgeklappt ist.

    • Schiebe das Verbindungskabels ganz in den ZIF-Anschluss hinein.

    • Klappe den Sicherungsbügel mit dem Finger oder einem Spudger nach unten, um das Kabel zu befestigen.

  36. nAYKXMHpJiXPHYbR
    nAYKXMHpJiXPHYbR
    cvTERHy2ZQ2YGdix
    SAPVpbThANX6G2Lo
    • Wiederhole das Verfahren für den ZIF-Anschluss der Schultertaste. Das Kabel sitzt richtig, wenn seine braunen "Flügel" in ihren Schlitzen auf beiden Seiten des Anschlusses sind.

    • Dieser Anschluss kann knifflig sein, eventuell musst du den Sicherungsbügel offen halten oder das Kabel festhalten, wenn du den Sicherungsbügel zuklappst.

  37. xjeHOprmXrAK2grh
    xjeHOprmXrAK2grh
    Nje2hcMxXImCDF2U
    YJZgO6RcbZrAipdB
    • Kontrolliere, ob der Sicherungsbügel am ZIF-Anschluss am Kabel ders Mittelrahmens hochgeklappt ist.

    • Verschiebe den Mittelrahmen so, dass sein Flachbandkabel am Anschluss auf der Platine ausgerichtet ist.

    • Verschiebe den Mittelrahmen und schiebe dabei das Kabel in den Anschluss hinein. Hilf, wenn nötig mit einer Pinzette nach , bis es ganz drin ist. Die dunkelbraune Lasche am Ende des Kabels muss mit der goldenen Linie auf der Platine übereinstimmen.

  38. JTLHUQgCtrM1k3Kg
    JTLHUQgCtrM1k3Kg
    lsEIlyEOApROIeT6
    • Richte die beiden Federn der Schultertaste an ihren beiden Stiften am Mittelrahmen aus und drücke sie fest.

    • Die Schultertaste wird von der vorderen Abdeckung des Kontrollers festgehalten. Wenn sie herausfällt, dann überprüfe, ob sie richtig in der Abdeckung sitzt.

  39. rOYbKaB4YsNrLotT
    rOYbKaB4YsNrLotT
    ZwikvMOweUos2GD5
    • Nimm den JIS00-Schraubendreher und drehe die drei 3,9 mm langen silbernen Schrauben ein, mit denen der Mittelrahmen befestigt ist.

  40. ibm5wGRbcfJmZYOS
    ibm5wGRbcfJmZYOS
    LWuCH6Rm3mRBADNs
    • Setze den Halter der Lösetaste so in den Rahmen ein, dass die Schraubenlöcher passen.

    • Die Ecke mit dem hervorstehenden Quadrat muss zum Akku hin zeigen.

  41. NdAnMYxYIIbGquYV
    NdAnMYxYIIbGquYV
    m1IAZAitKYVBAOHB
    • Nimm den JIS00-Schraubendreher und drehe die beiden Schrauben hinein, mit denen der Halter der Lösetaste befestigt ist:

    • Eine 3,9 mm lange silberne Schraube

    • Eine 6,2 mm lange schwarze Schraube

  42. PNsYEFHMG6OGjCOl
    PNsYEFHMG6OGjCOl
    LsQrgbmo2ew33EWG
    faftUsU5qNNCkrbv
    • Wenn die linke Auslösetaste noch an ihrem Platz ist, überspringe diesen Schritt.

    • Richte die Auslösetaste an der Oberkante des Kontrollers so aus, dass die ZR Markierung nach außen zeigt.

    • Setze die Auslösetaste auf ihre Metallfeder. Achte darauf, dass die Beinchen der Metallfeder richtig in ihren Kanälen auf dem Mittelrahmen sitzen.

    • Drücke fest auf die Auslösetaste, damit sie einrastet.

    • Überprüfe, ob die Metallverstärkung nicht von seinem Platz gefallen ist. Wenn das doch passiert ist, dann entferne die Auslösetaste, setze sie an ihren Platz zurück und versuche es nochmals.

  43. ytHpjNavwNGUfROn
    ytHpjNavwNGUfROn
    DGQFoLvnMUZgJyE5
    UOAXXyKE4rGbHIqr
    • Halte die Lösetaste so, dass ihre abgerundete Seite rechtwinklig zum Kontroller steht.

    • Setze die Lösetaste in ihren Halter ein.

    • Wenn der Verriegelungsstift nicht aus dem Kontroller herausschaut, wenn die Taste gedrückt wird, ist die Taste nicht korrekt eingebaut. Setze sie neu ein oder Klappe sie um und versuche es nochmals.

  44. FtacNvWEaTDbeBfd
    FtacNvWEaTDbeBfd
    mL5DhXcDs6Dv3PNc
    lRMg1iK6ENL6XQNM
    • Richte den Akkustecker über seinem Anschluss auf der Platine aus.

    • Drücke den Stecker nach unten, bis er gut sitzt.

  45. KCGCIN6MIga55BrH
    KCGCIN6MIga55BrH
    Xb6smOXBbRDMOWRL
    NBOo43iuOv25N52Q
    • Richte den Stecker des Vibrationsmotors über seinem Anschluss an der Unterkante der Platine aus. Drücke ihn nach unten, bis er gut sitzt.

  46. IlPYDgKyTrc2fuQD
    IlPYDgKyTrc2fuQD
    4I5nMQqXy2Jv12xk
    tZVXaHy2T4L4tevF
    • Halte die Lösetaste mit einem Plektrum gedrückt.

    • Platziere die Rückseite so über den Kontroller, dass die Öffnung für die Lösetaste etwas unterhalb der Lösetaste ist.

    • Die Lösetaste wird nach unten gehalten, wenn der Entriegelungsstift aus dem Rahmen herausschaut. Wenn die Lösetaste herausfällt, setze sie wieder zurück und versuche es nochmals.

    • Drücke und schiebe die Rückseite hoch, bis die Öffnung für die Lösetaste mit ihr übereinstimmt.

    • Achte darauf, dass die Kabel für den Vibrationsmotor (gelb und weiß) ganz innerhalb des Rahmens verlaufen.

  47. jxI4VmMUaADqWsq1
    jxI4VmMUaADqWsq1
    dPC3VIcZKMuh3wQe
    • Entferne das Plektrum.

  48. 45nD5cMZtjWCDNse
    45nD5cMZtjWCDNse
    1HAeFEfrCEukDjTm
    • Drehe die beiden Schrauben an der rechten Seite des Kontrollers wieder ein:

    • Eine 3,1 mm lange schwarze Tri-Point Y00-Schraube

    • Eine 3,0 mm lange silberne JIS00-Schraube

  49. EDRB6t2IADX1VHEo
    EDRB6t2IADX1VHEo
    bEVbFCHDEYPcdHST
    SdHTrsYWGabcTb5A
    • Richte die Clips am Kunststoffstreifen an ihren Ausschnitten am der rechten Kante im Gehäuse des Kontrollers aus.

    • Setze die Clips zuerst an der Unterkante ein, dann die restlichen, bis der Streifen passgenau aufliegt.

  50. ZorP4wCtsMFEWCB6
    ZorP4wCtsMFEWCB6
    nLTIpGkYxcRo1WZ1
    • Nimm den Tri-Point Y00-Schraubendreher und drehe die beiden 3,1 mm langen schwarzen Schrauben an der linken Seite des Kontrollers wieder ein.

Abschluss

Du bist nun fertig mit der Reparatur deines Switch 2 Joy-Cons!

Bitte entsorge deinen Elektroschrott fachgerecht.

Ging etwas schief? Versuche grundsätzliche Lösungen, oder frage in unserem Nintendo Switch 2 Joy-Con Forum um Hilfe.
