Einleitung
Die Konsole hatte nur noch auf einem Kanal Ton. Grund dafür waren ausgelaufene Kondensatoren die teilweise Leiterbahnen beschädigt hatten.
-
-
Nintendo öffnen und die Hauptplatine ausbauen. Danach die obere Metallabdeckung abschrauben. Darunter befinden sich die Kondensatoren.
-
-
-

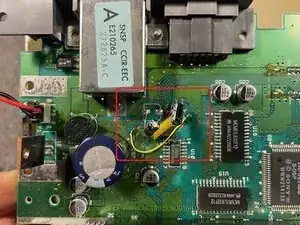

Die 2 SMD Kondensatoren mit jeweils 10µF in diesem Bereich waren ausgelaufen und haben die Leiterbahnen im umgebenden Bereich teilweise beschädigt. Es wurde eine Drahtbrücke sowie 2 Ersatzkondensatoren aufgelötet.
-
Abschluss
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
