Kenwood Chef: Ersatz vom Planetengetriebe SER1018 (Deutsch)

Geschrieben von: Bruno M
  • Kommentare: 10
Kenwood Chef: Ersatz vom Planetengetriebe SER1018 (Deutsch)

Schwierigkeitsgrad

Schwierig

Schritte

14

Zeitaufwand

2 - 6 Stunden

Einleitung

Zerlegen des Getriebes um das Planetengetriebe SER1018 zu ersetzen

  1. SHvZjWh6VMu6Fpld

    • Knopf abziehen

    • Weisse Gummitülle entfernen

  2. 6C3pQQWGWYZDTAJE
    6C3pQQWGWYZDTAJE
    Oif4ktlCwWPq5OBU

    • 6-Kantmutter lösen

    • Planetengetriebe gerade herausziehen

    • Torxschrauben lösen, welche den Gehäuseboden halten

  3. HumGTZmwRP6D2UX2
    HumGTZmwRP6D2UX2
    MoZK4quJ2chl4inZ

    • Gehäuseboden entfernen

    • Das Gummi kann für die Reinigung entfernt werden

    • Filzmatte entfernen

  4. XuCAtW3lwGecUv1I
    XuCAtW3lwGecUv1I
    BONf6vMtIeDUrmbh

    • Schrauben lösen um beide Kunststoffteile zu entfernen

    • Die Kunststoffteile sind unterschiedlich

    • Die Schrauben sind nicht metrisch

  5. XVUYNBlKDVmFiTIh
    XVUYNBlKDVmFiTIh
    q6f1FQBFngPyRJHx

    • Die drei Torxschrauben lösen

    • Gehäusedeckel abheben

    • Auf den weissen Gummipuffer achten (rote Markierung)

  6. JVkhHoZyWhSZVSL6
    JVkhHoZyWhSZVSL6
    VgfunDRNyFBWHYSG

    • Gemäss "Jens" lässt sich das Kunststoffantriebsrad im Gegenuhrzeigersinn abschrauben. Dazu muss das Getriebe blockiert werden. "Julien" hat ein YouTube-Video gefunden welches dies dokumentiert. Beginn bei 7:25. Besten Dank an Jens und Julien.

    • Falls das Kunststoffantriebsrad im obigen Schritt entfernt wurde, kann der nächste Schritt übersprungen werden.

    • Die durch das Kunststoffantriebsrad verdeckte Tx20 Schraube zu lösen ist sehr knifflig

    • Es war mir nicht möglich das Kunststoffantriebsrad abzuziehen

    • Wer auf Risiko gehen will, kann ein Loch in das Kunststoffantriebsrad bohren. Ich hatte jedoch nicht den Mut dazu.

    • Ich habe mir ein Spezialwerkzeug angefertigt -> Siehe nächster Schritt

  7. EAebjWb1uwNa2Ujv
    EAebjWb1uwNa2Ujv
    lrIOJUbFfBjjgyel
    dJSRuIGfSi4oVsI2

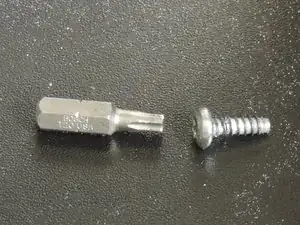

    • Habe einen 6 mm Gabelschlüssel bearbeitet damit er mit dem Tx20-Bit formschlüssig ist

    • Für eine einfachere Montage wurde ein Schlitz in die Schraube gemacht

  8. FVDvM2OCMMgB4q1p
    FVDvM2OCMMgB4q1p
    tDyPQoPHHSljyghD

    • Führungen entfernen (rot markiert). Sie können nach dem Schliessen des Gehäuses eingesetzt werden.

    • Dichtung entfernen. Wurde mit Silikon für den Badezimmerbereich ersetzt.

  9. LMnKvsIHELgJbHgW
    LMnKvsIHELgJbHgW
    ySwbRNEY5OALvFIM
    fmUD1aSiGCl4cfmc

    • Das mit dem Kreuzantrieb ist das Alte

    • Das Neue hat einen Bajonettverschluss. Die Besen und Knethaken befinden sich jedoch an der selben Position gegenüber der Rührschüssel.

    • Die Zahnraddicke scheint keinen Einfluss zu haben

  10. wRscju2MiXQEBNnW
    wRscju2MiXQEBNnW
    OGVr6SuooFnquHRI
    RMPWnqJ4MvMtnqTL

    • Das mit dem Kreuzantrieb ist das Alte

  11. JfNPYGpyQmswiDu1
    JfNPYGpyQmswiDu1
    2dWYu5MJZ3YcHYlu
    JAVN3QHAjv2aRXZC

    • Cod. SER1018: Etikette vom Plastikbeutel welcher die drei Ersatzteile beinhaltet

    • Etikette vom Planetengetriebe

    • 6-Kantmutter: Etikette und Teil

  12. ESVAHjMIKLwcduab
    ESVAHjMIKLwcduab
    QRHxqfcuTwtekGsB
    NcAy3bWvpwH6SsWC

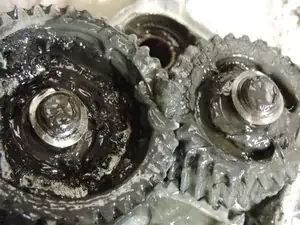

    • Jedes Zahnrad auf seine Achse stecken

    • Vorsicht mit den Unterlagsscheiben

  13. r6nAO6Xg1QMbh2OX
    r6nAO6Xg1QMbh2OX
    dsiWQrcKsytI6SVJ

    • Es befindet sich viel Fett im Gehäuse. Die zu schmierenden Teile fetten.

    • Dichtung erneuern. Siehe Schritt 8.

    • Maschine aufrecht auf die Füsse stellen und Arm in die horizontale Position stellen. Bei angehobenem Arm fällt die Welle vom langsamen Antrieb heraus.

    • Gefühlvoll die Teile ineinander schieben.

    • Beim Zerlegen waren die Schrauben lose. Deshalb wurden sie mit einem Tropfen Schraubensicherung gesichert.

    • Führungen an den richtigen Stellen einführen

  14. I1yCyKmNQOFoVWSl

    • Verdeckte Schraube einsetzen

    • Mit Spezialwerkzeug aus Schritt 7 anziehen

Abschluss

Ab Schritt 6 in umgekehrter Reihenfolge weitermachen um das Gerät zusammenzubauen.
