Krups Nespresso XN 110 Kondensator tauschen

Die Krups Nespresso XN 110* lässt sich leicht öffnen. Entferne zunächst den Wassertank.

Lege die Maschine auf eine Seite. Eine kleine Hürde: die Bodenplatte ist mit zwei Torx TR15 Sicherheitsschrauben befestigt. Du benötigst ein Bit mit einem Loch in der Mitte, um sie zu öffnen. Drehe die beiden Schrauben heraus.

Lasse die Maschine weiterhin auf der Seite liegen.

Drücke erst von einer, dann von der anderen Seite nach hinten und zu den Tasten hin, bis sich die Platte an allen vier Seiten nach oben abgelöst hat.

Vorsicht, bei diesem Modell wird die Abdeckung nicht abgehebelt, nachdem die beiden Schrauben am Boden gelöst wurden. Bringe die Maschine in eine normale aufrechte Position, der Deckel sollte nach oben gleiten, er kommt "wie ein Sattel vom Pferd" heraus. Du kannst einen Daumen darauf legen, um die Kapselpresse nach hinten zu drücken.

Stelle das Gerät wieder aufrecht und ziehe die Abdeckung nach oben ab.

Nun sind die Tasten und andere Bauteile leicht zu erreichen.

Heble zuerst behutsam den Deckel des Wassertankbodens ab., dann kannst du auch die hintere Abdeckung abnehmen.

Heble die hintere Abdeckung an den Seiten mit den Fingernägeln ab und entferne sie.

Hier ist die Elektronikbox zu sehen. Heble die Clips frei.

Bevor du einen Stecker entfernst, mache Fotos und markiere die Anschlüsse, damit du sie später wieder richtig verbinden kannst.

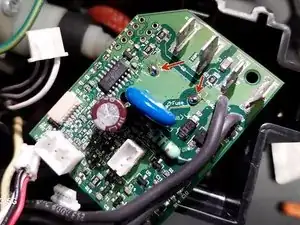

Der große blaue Kondensator und der kleinere runde Elektrolytkondensator wurden ausgetauscht.

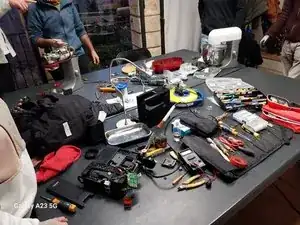

Diese Reparatur wurde im Repair Café Palma durchgeführt. Der Arbeitstisch in Bild 2 zeigt, warum nicht alle Fotos perfekt sind.

Heble die Rasten an der rückseitigen Abdeckung beim Wassertank ab. Entferne die Abdeckung.

Ziehe die - recht kleine - Platine auf der Rückseite heraus.

Entferne die Schutzabdeckung von der Platine. Sei vorsichtig, wenn du mit einem Multimeter überprüfst, ob die volle Netzspannung zwischen den Anschlüssen L (braun) und N (blau) anliegt.

Fotografiere die Anschlüsse, damit du sie später wieder richtig anstecken kannst.

Bild 3: Ansicht von unten.

Das Bild zeigt den defekten MKP-Kondensators0,33 uF = 330 nF / 305 V. Es war etwas schwierig, wenigstens einen Anschluss zu entlöten. Der andere wurde dann einfach abgeschnitten.

Es handelt sich um eine Platine mit Leiterbahnen auf der Vorder- und Rückseite. Es wäre möglich, den Kondensator auf jeder Seite anzulöten, empfehlenswert ist aber die Seite mit den Bauteilen.

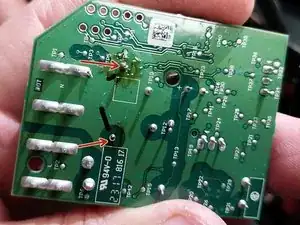

Auf Bild 2 sind die Anschlüsse schwarz markiert.

Die beiden Lötstellen wurden nachgelötet, damit die Anschlüsse besser halten.

Um die Sache zu vereinfachen, wurde ein gut erhaltener Kondensator mit Anschlusskabeln versehen.

Der Ersatzkondensator hat nicht das gleiche Rastermaß wie der alte. Deswegen wurde er "fliegend" mit Anschlusskabeln eingebaut. Die Kabel sind etwa 10 cm lang, damit der Kondensator in irgendeiner Lücke untergebracht werden kann. Achte auf eine gute Isolierung der Kontakte.

Die Maschine wurde zum Test eingeschaltet und funktionierte immer noch nicht. Deswegen wurde der zweite Kondensator durchgemessen, er hatte nur noch 1 uF. Also müsste er auch noch getauscht werden.

Es handelt sich um einen Elektrolytkondensator von 2,2 uF/400 V.

Das Auslöten des Kondensators ist knifflig

Wir hatten keinen solchen Kondensator zur Verfügung. Deswegen wurde ein Kondensator von 1 uF mit Anschlusskabeln versehen und parallel zum alten angelötet. So addieren sich die Kapazitäten.

Bild 3 zeigt die Reparatur.

Auch nach dieser Reparatur ließ sich die Maschine immer noch nicht einschalten. Der Erfolg stellte sich erst ein, als die Gummitasten ordentlich gereinigt wurden.

Endlich leuchteten die beiden Anzeigen wieder dauerhaft grün.

Um diese unkonventionelle Reparatur erfolgreich durchzuführen musste etwas improvisiert werden. Es wurden nur Bauteile verwendet, die gerade zur Hand waren.
