Einleitung
Bei der Fußbodenheizung ist die komplette Regelung für das Stockwerk ausgefallen.
Trotz anliegender 230V AC Versorgungsspannung brennt keine Leuchte. Die Schmelzsicherung ist O.K.
Vermutung ist die fehlende Kleinspannung.
Werkzeuge
Ersatzteile
-
-

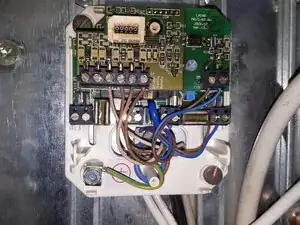

Als erstes wird beim Ausbau die Kontaktbelegung und angeschlossene Kabel und Adern dokumentiert.
-
-
-
Die oberste Platine wird leicht nach oben gebogen um den Blick auf den Transformator inkl. Aufschrift zu bekommen. Danach werden die Wicklungen des Trafos gemessen. Drei von vier sind niederohmig, eine Wicklung (230V) ist hochohmig (und somit defekt).
-
-
-
Der Transformator wird ausgelötet. Eine schmale Seite des Trafos zeigt deutliche Ausbeulungen und Wärmeverfärbungen. Ein baugleicher Ersatz beim Trafo-Hersteller "Hahn" ist nicht möglich, diese liefern nur an den Geräte-Hersteller. Der Geräte-Hersteller "Laing" gibt es nicht mehr. Somit werden vergleichbare Transformatoren von Reichelt bestellt.
-
-
-
Hahn Printtransformator, BV202, EE20/10, 0,5VA, 230V, 9V, 55mA
-
Mangels Platz müssen die beiden Ersatz-Trafos extern platziert werden. Per Kabel und externem Gehäuse erfolgt die Kontaktierung. 1 x Hahn Printtransformator, BV202, EE20/10, 0,5VA, 230V, 9V, 55mA und 1 x Printtrafo, 0,33 VA, 2x 9 V, 18,3 mA, RM 15 mm
-
-
-
Der Test mit 230V AC und ohne angeschlossene Komponenten ist erfolgreich. Die grüne und gelbe LED leuchten. Der Einbau gemäß dokumentierten Anschluss erfolgt. Die Regelung ist wieder einsatzfähig. Die Reparatur ist abgeschlossen.
-
Der Einbau und Anschluss der Kabel/Adern erfolgt gemäß vorheriger Dokumentation.
