Einleitung

Vor Reparaturbeginn:

  • Entferne die Batterie und den Film von der Kamera
  • Notiere dir die wichtigsten Schritte mit einer Smartphone oder einem Video

Wichtige Hinweise:

  • Wende beim Auseinanderbau nicht zuviel Kraft an.
  • Vermeide es, die Leiterplatte zu berühren. Berühre vor allem nicht den Kondensator für den Blitz. Er kann hohe Spannungen haben. Trage als zusätzlichen Schutz Handschuhe.

Deine Mitarbeit ist herzlich willkommen:

Wenn du Verbesserungsvorschläge hast, z.B. für eine bessere Sprache oder die Ausbesserung von Fehlern, dann teile sie mir uns.

  1. rGeRajNTGYCAgTrA
    rGeRajNTGYCAgTrA
    KLLCTXRCEJGbDAaZ
    ekVINIOh5bKQUHBA
    • Entferne die vier Schrauben unten am Gehäuse und die einzelne Schraube auf der Rückseite nahe beim Sucher.

  2. OPLdtZITtG4GKqYe
    OPLdtZITtG4GKqYe
    WQKhbRqNFwByQRVB
    • Drehe die vier Schrauben auf der linken und rechten Seite des Gehäuses heraus.

  3. 3YOSDg6ftf2U14Oe
    • Entferne zuerst die Unterseite des Gehäuses. Beachte das rot markierte schwarze Kunststoffteil, es ist nicht sicher, wohin es kommt.

    • Entferne dann behutsam das Gehäuseoberteil.

    • Entferne zum Schluss das vordere Gehäuseteil. Das braune und orangene Paar sind am Kondensator für den Blitz angeschlossen, entlade ihn zuerst.

  4. lpGDx1OthfICyUyo
    • Entferne die vier Schrauben am Objektivdeckel. Entferne dann den Objektivdeckel.

  5. fyxqBnnIPSNt6NnA
    fyxqBnnIPSNt6NnA
    YLMCc4vWLBXXDyH5
    Eb1cEeLqgF3O5Qgn

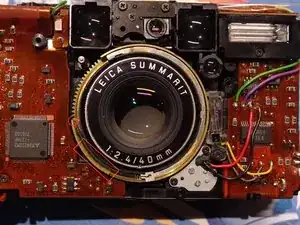

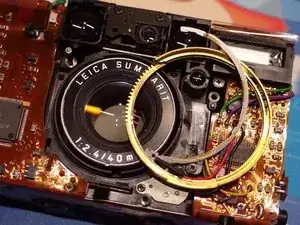

    • Markiere den Ring für den Wiederzusammenbau. (Dieser Schritt ist nicht nötig, wenn der Objektivtubus und andere Teile nicht bewegt werden müssen).

    • Decke den rechteckigen Bereich mit einem Finger ab, damit die Feder nicht davonfliegen kann. Entferne dann die Feder.

    • Entferne das Zahnrad für die Fokuseinstellung.

    There may be glue holding steel retainer in causing it to be difficult to remove

    dcevans91 -

    This step is unnecessary and extremely counter-intuitive to the repair of this camera.

    I would warn people against this method of getting into the camera as it is backwards, unnecessary and can cause misalignment with the film plane.

    Red Dot Repair -

  6. 2DXCFQ5oL3bvckms
    2DXCFQ5oL3bvckms
    Hkn1vNmHLAGIibXo
    4ppRXKNqegbVME63
    • Entferne vier Schrauben, entferne die Filmführung.

    • Entferne zwei Schrauben, entferne den Schutz der flexiblen Leiterplatte und gegen Lichteinfall.

  7. kdKOLhxIcWY1xB2q
    kdKOLhxIcWY1xB2q
    K5pcqHfiMcabccpD
    • Entferne die sechs Schrauben, mit denen das Objektivmodul befestigt ist. Du kannst das Modul jetzt oder später entfernen.

    • Entlöte die Anschlüsse der flexiblen Leiterplatte.

  8. TTyFAI3J6ockpm3Z
    TTyFAI3J6ockpm3Z
    EMY6apAyJDNIio6J
    RFTabTOOxENyFgxZ
    • Drehe die beiden unter der flexiblen Leiterplatte versteckten Schrauben heraus und entnimm die flexible Leiterplatte.

    • Versuche nicht die Leiterplatte so wie in Bild 2 gezeigt zu entfernen.

    • Anschließend kannst du das Objektivmodul herausnehmen.

  9. TvLUHQaqnY1hqNVZ
    TvLUHQaqnY1hqNVZ
    UUCTQF5ZAj6qvbA2
    TXlMPu4lcglSo1xV
    • Drehe die vier Befestigungsschrauben der hinteren Objektivführung heraus. Entferne vorsichtig die Führung. Achte darauf, dass, dass sich die Feder nicht löst, mit denen die zwei (oder drei) Teile zusammen gehalten werden. Halte die Teile zusammen.

    • Finde die beiden Ansetzstellen an den hinteren Objektivringen. Um sie zu lösen, benötigst du ein spezielles Werkzeug (井 -Form). Eventuell geht es auch mit einer Pinzette oder kleine Schraubendreher.

    • Entferne den Objektivtubus. Achte darauf, dass die anderen beiden in ihren ursprünglichen Positionen verbleiben. Wenn sie verschoben sind, können sie nicht leicht korrigiert werden.

  10. XHfrCYCNnUqrBZRG
    XHfrCYCNnUqrBZRG
    UTuLefONOhOHQCGn
    • Drehe drei Schrauben heraus und entnimm die hintere Baugruppe.

    • Hole den Verschluss und das Blendenmodul heraus.

  11. 1piUEyWjDNyNbJF6
    • Entlöte die alte bisherige flexible Leiterplatte. Achte dabei besonders auf die mit Kreisen markierten Chips, sie müssen ihre bisherige Ausrichtung behalten. Entlöte ganz vorsichtig diese Chips und bringe sie an der neuen flexiblen Leiterplatte an.

  12. xHAZqJlpnZmN2Nn3
    xHAZqJlpnZmN2Nn3
    vXJhvWJq1IrVUoKg
    5taKNE14hHYFRNS6
    • Drehe eine Schraube an der flexiblen Leiterplatte heraus. Entlöte vier Lötstellen.

    • Drehe drei Schrauben heraus.

    • Drehe eine Schraube an der flexiblen Leiterplatte heraus. Entlöte vier Lötstellen des Optokopplers. Achte auf den Ring und die durch Pfeile markierten Stellen. Er kann leicht herunterfallen. Warte bis zum letzten Schritt, bis die flexible Leiterplatte draußen ist und baue die neue gleich ein.

    • Auf der alten flexiblen Leiterplatte kleben Kunststoffpads, übertrage sie auf die neue.

  13. sVibIJnc6FDNuaKn
    sVibIJnc6FDNuaKn
    tgmWJmDEjqykq3mE
    LidZNcFpLKdyig4Q
    • Diese Bilder zeigen weitere Details zur Montage von Verschluss und Blende.

    Hello, please forgive me for taking the liberty of asking you a question about Leica Minilux repair, as you seem to be the only one on the web sharing knowledge about repairs. I have a camera that used to display E02. after replacing the flex cable myself, the E02 error disappeared. But the shutter doesn't work correctly. The specific symptom is that the motor gear in the shutter assembly seems to have been turned by me, so it now only resets itself to a specific angle when the shutter is triggered. In other words, I can only get it to turn after pressing the shutter button if I pre-rotate the motor gear a bit (probably only 90°) and then press the shutter button to reset it, which is obviously incorrect.

    I'm asking you if this is a problem caused by me turning that motor gear after removing the shutter? Or is it the driver chip or bad soldering? Do I have to reset the motor gear to a specific angle and then install the two rings for the shutter and aperture as shown on your blog to fix the shutter?

    Xiaole Ju -

    或许我可以用中文来回答,您说的是驱动快门的电磁铁?FPC上的IC是TPL9201,如果怀疑它有问题,可以买到代换的。另外参考上面的图,几个传动拨杆的对齐不要错位,错位也会导致异常。
    除了FPC排线,其它部分我没有动过,没有相关经验。以上。

    YashicaFan -

  14. AXchabFOhTZ1sX2Q
    • Schraube zuerst die Baugruppe und das Verschlussmodul zusammen.

    • Richte die Mitte der flexiblen Leiterplatte für den Verschluss mit der Kerbe vorne am Objektivtubus aus. Drücke das Objektivmodul vorsichtig an seinen Platz. Eventuell hörst du es klicken, wenn das hintere Modul einrastet. Drehe das hintere Modul leicht, damit es gesichert ist.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
