Lenovo ThinkPad T480 SSD tauschen

Geschrieben von: Dane Elliott-Dyson
  • Kommentare: 2
Lenovo ThinkPad T480 SSD tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

10 - 15 Minuten

Einleitung

Diese Anleitung zeigt, wie die SSD im Lenovo Thinkpad T480 ausgetauscht wird. Erstelle vorher - wenn möglich - ein Backup deiner Daten.

  1. BKNEddyAeFBYgQkT

  2. xvLQrjEWEobHiYPB
    xvLQrjEWEobHiYPB
    LFj5YFMCTqKGkYBM

    • Drücke den ersten Riegel zur Seite. Halte den zweiten Riegel zur Seite und hole den Akku heraus.

  3. cMIKBYOqWCKcivNg

    • Entferne die markierten Kreuzschlitzschrauben.

    • Die Schrauben bleiben im Gehäuse stecken. Drehe sie nur soweit wie möglich heraus.

  4. hgU1OljQLKuLIyLu

    • Heble den Boden mit einem Spudger oder Flachschraubendreher ab.

  5. 6x25OhlXeIOXNKjO
    6x25OhlXeIOXNKjO
    ZCX5fNAJqpPVmlx2
    vexbNFSXw5o1VEHq

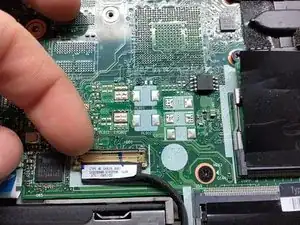

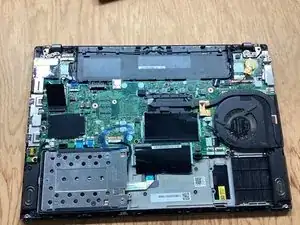

    • Heble den metallenen Sicherungsbügel am Stecker hoch und ziehe den Stecker aus dem Anschluss heraus.

  6. 5SaO3GAH6AIemAr1
    5SaO3GAH6AIemAr1
    6MItgYPeSQgVNeCn
    ahWVNTfOZAlXSJai

    • Heble das SSD-Gehäuse an der linken Seite hoch. Ziehe das Gehäuse nach links und entferne es.

  7. lnMSFmwP51WMddMv
    lnMSFmwP51WMddMv
    oJg2KCxpTwNbjGIb

    • Drehe die markierten 4 mm Kreuzschlitzschrauben heraus und entferne die Abdeckplatte.

  8. HHHe12JbEfWkmG22
    HHHe12JbEfWkmG22
    4WEo23kTyFJRsw2O
    aYP2vkOjQIX62r5J

    • Entferne die 4 mm Kreuzschlitzschraube und ziehe die SSD aus dem Anschluss heraus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Dane Elliott-Dyson

Mitglied seit: 06/11/23

658 Reputation

2 Kommentare

Super useful

Patrick Webster -

There's a slightly safer (as in, less likely to leave little plastic tabs all over your desk) approach to getting the base off. It's documented very well in the official T480 Hardware Maintenance Manual.

https://download.lenovo.com/pccbbs/mobil...

If that link breaks, search online for "T480 hmm".

Find the "Base cover assembly" section and note where they tell you to push down with your thumb, and pull up with your fingers. The numbered arrows show you the order in which to approach things.
