Lenovo ThinkPad X1 Carbon 6. Generation Lüfter tauschen

Geschrieben von: Michael Megna

Kommentare: 9

Lenovo ThinkPad X1 Carbon 6. Generation Lüfter tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 20 Minuten

Einleitung

Diese Anleitung zeigt, wie der Lüfter im Lenovo ThinkPad X1 Carbon der 6. Generation getauscht wird. Das kann nötig sein, wenn der Lüfter gereinigt werden muss, oder weil er defekt ist. Der Lüfter muss gut arbeiten, damit das Gerät ausreichend gekühlt wird, sonst können Schäden entstehen. Mehr Informationen zum Lüftr findest du in unserer Troubleshooting Seite.

Schalte das Gerät vor der Reparatur aus und ziehe alle Stecker ab.

Werkzeuge

Ersatzteile

Schritt 1

Benutze einen Kreuzschlitzschraubendreher #0, um die fünf Schrauben zu entfernen, mit denen die Rückseite befestigt ist.
Die Schrauben lassen sich nicht komplett aus der Rückseite entfernen. Lockere sie also einfach soweit es geht.

Schritt 2

Benutze einen Jimmy, um die Rückseite direkt an den Fixierstiften anzuheben.
Auch wenn im Bild ein Metallwerkzeug zu sehen ist, empfehlen wir ein Öffnungswerkzeug aus Kunststoff zu verwenden, um eventuelle Schäden zu minimieren.
Entferne nun die Rückseite.
Falls du beim Anheben der Rückseite Widerstand spürst, kontrolliere die Schrauben und stelle sicher, dass sie komplett gelöst sind.

I thank you for these instructions. They were quite helpful and I successfully replaced the fan. There is one thing however. Your instructions stated the following: "Be sure to pull on all of the cables at the same time."

I disagree. One should never pull the wires. I was able to nudge the one part of the connector loose from the other part that it fit into." I then put the new fan in and gently and carefully pushed the connecting parts together.

Otherwise, your instructions were clear and to the point. Thank you very much

ALAN L SILBERLIGHT -

The image shows prying the cover open at the bottom right. In fact, there are tabs securing the bottom edge to the frame. The cover needs to be pried open at the top edge. Once the top edge is released, the cover can be shifted slightly toward the top of the image to disengage the tabs at the bottom.

This error, along with the similar error about removing the battery in step 4, suggests that the instructions were written with the laptop in the opposite orientation than what is shown in the images.

EatCroc3 -

I also don't believe that the iFixit Jimmy is necessary - in fact, it might scratch up the exterior paint of the X1 Carbon Gen 6. Instead, I find the triangular iFixit picks are more appropriate for the task: iFixit Plektren (6er Pack)

Also, at least for my unit, the lid comes off easily and I only use the plastic picks if there's any resistance and I don't want to risk breaking any of the clips.

Tai Lam -

Schritt 3

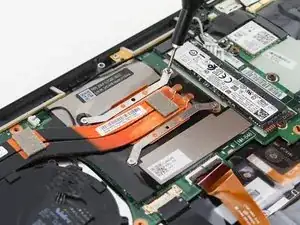

Entferne die vier Kreuzschlitzschrauben #0, mit denen der Lüfter an der Hauptplatine befestigt ist.
Die Schrauben bleiben in der Halterung des Lüfters stecken. Drehe sie so weit auf, bis sie gelöst sind.

Schritt 4

Ziehe die Anschlusskabel des Lüfters vorsichtig mit einer Pinzette mit Kunststoffspitzen oder deinen Fingern zur SSD hin und trenne sie ab.
Ziehe an allen Kabeln gleichzeitig.

Schritt 5

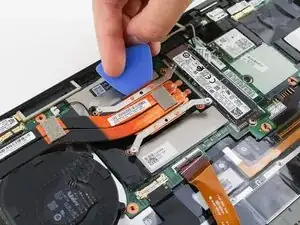

Hebe die Halterung des Lüfters mit einem Plektrum nach oben.
Ziehe den Lüfter behutsam schräg aus seinen Anschlüssen heraus.

Schritt 6

Drehe den Lüfter um, so dass das Innere frei liegt.
Nun kannst du, wenn nötig, den Lüfter reinigen oder die Wärmeleitpaste erneuern.

All good. But most of us occasional Fixit-ers don't happen to have thermal paste lying around. Would have been helpful to include it in your list of necessary parts and tools. Otherwise, instructions were clear as crystal and worked as advertised. Tx!

ESR Westchester -

Great call out! I updated this guide to include the Thermal Paste as a required component. Thank you!!

Matt Zieminski -

I'm about to do this repair, and I'm planning to use Honeywell PTM7950 SP rather than thermal paste. It occurred to me that maybe I should ask the experts if this is a good idea. PTM7950 has rave reviews on heat conductivity, and it appears that it will fit fine under the fan. But am I missing a problem that will come back to haunt me someday?

BiggerHammer -

It's probably fine to use Honeywell PTM7950, just make sure to perform a CPU-intensive tasks (such as synthetic benchmarking) so that any pockets of air can escape after initial post-market application. If it doesn't perform as intended, then you can always remove it and use a more conventional thermal paste on the CPU.

Tai Lam -

There is one detail that many videos/guides almost never explicitly mention: you don't put any thermal paste on the smaller "die" for the X1 Carbon Gen 6 - and you only catch this if you see others cleaning the original thermal paste for the first time.

* This is mentioned in the description of a video from Duraputer in February 2024: https://youtu.be/VLb8vIzdi6s

* This is also mentioned in a pinned comment of a video from Salem Techsperts in October 2022: https://www.youtube.com/watch?v=TAIypDVt...

Tai Lam - 31/03/25
