Lenovo ThinkPad X1 Carbon 6. Generation Tastatur tauschen

Geschrieben von: Sutthikiat Sungkeetanon

Kommentare: 29

Lenovo ThinkPad X1 Carbon 6. Generation Tastatur tauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Werkzeuge

Ersatzteile

Schritt 1

Benutze einen Kreuzschlitzschraubendreher #0, um die fünf Schrauben zu entfernen, mit denen die Rückseite befestigt ist.
Die Schrauben lassen sich nicht komplett aus der Rückseite entfernen. Lockere sie also einfach soweit es geht.

Schritt 2

Benutze einen Jimmy, um die Rückseite direkt an den Fixierstiften anzuheben.
Auch wenn im Bild ein Metallwerkzeug zu sehen ist, empfehlen wir ein Öffnungswerkzeug aus Kunststoff zu verwenden, um eventuelle Schäden zu minimieren.
Entferne nun die Rückseite.
Falls du beim Anheben der Rückseite Widerstand spürst, kontrolliere die Schrauben und stelle sicher, dass sie komplett gelöst sind.

I thank you for these instructions. They were quite helpful and I successfully replaced the fan. There is one thing however. Your instructions stated the following: "Be sure to pull on all of the cables at the same time."

I disagree. One should never pull the wires. I was able to nudge the one part of the connector loose from the other part that it fit into." I then put the new fan in and gently and carefully pushed the connecting parts together.

Otherwise, your instructions were clear and to the point. Thank you very much

ALAN L SILBERLIGHT -

The image shows prying the cover open at the bottom right. In fact, there are tabs securing the bottom edge to the frame. The cover needs to be pried open at the top edge. Once the top edge is released, the cover can be shifted slightly toward the top of the image to disengage the tabs at the bottom.

This error, along with the similar error about removing the battery in step 4, suggests that the instructions were written with the laptop in the opposite orientation than what is shown in the images.

EatCroc3 -

I also don't believe that the iFixit Jimmy is necessary - in fact, it might scratch up the exterior paint of the X1 Carbon Gen 6. Instead, I find the triangular iFixit picks are more appropriate for the task: iFixit Plektren (6er Pack)

Also, at least for my unit, the lid comes off easily and I only use the plastic picks if there's any resistance and I don't want to risk breaking any of the clips.

Tai Lam -

Schritt 3

Benutze einen Kreuzschlitzschraubendreher #0, um die vier 5 mm Schrauben zu entfernen, mit denen der Akku am Gehäuse befestigt ist.

The screw holes do not align 100%. Dont tighten all the screws as you re-insert them, leave just a little bit of play so that you can push the battery slightly until all the screws fit nicely, then tighten them. A little bit of DIY wisdom helps here. :-)

Michael Dauer -

Schritt 4

Entferne jetzt den Akku, indem du ihn an der Oberkante des Laptops anhebst und dann vom Motherboard weg ziehst.

Recommend changing the command language to lifting from the TOP edge, as the BOTTOM edge is secured.

Alexander Van Auker - 07/10/20

Thank you, was wondering what I'm doing wrong

Ash Weber-Campbell -

Agreed, the original description is misleading at best, wrong at worst!

Victor Vojtech Terber -

You forgot to tell people to disconnect the battery from the motherboard before removing…

Becky - 31/03/21

Agree with both comments above: lift from top left and top right of battery. This disconnects it and it lifts out and away.

Marc G -

In my 6th generation X1 Carbon there are two wires that are routed on the edge of the battery and have to be moved out of the way. These are antenna cables, be gentle with them, kinks and indents change their high frequency properties and may lead to problems with your WIFI.

Michael Dauer -

Before removing laptop cover you can disable the battery in the bios before beginning work for extra safety. Battery will be re-enabled at next startup automatically.

Darryl S -

How do I know the generation of my X1 Carbon?

Does this batter fit all generations?

eric gofreed - 12/03/23

The generation info of Lenovo ThinkPad X1 Carbon is marked on the back cover (i.e., 6th Generation), with shiny black color (ink ?), near the fan's openings.

The battery's original PN for 6th gen is ASM P/N SB10K97587 (FRU P/N 01AV430), marked visible on the battery (after removing the back cover).

vsm -

The #0 Phillips screwdriver furnished with the kit was not well machined; it threatened to strip out the Phillips cross-grooves.

Fortunately, in my own toolbox I had a robust and well machined #0 screwdriver, and was able to remove the battery screws without stripping the grooves.

Otherwise, the kit was excellent.

Roger Mehle - 10/23/23

Roger Mehle -

Hi @rogermehle, I'm very sorry to hear about the Phillips #0 screwdriver trouble. If you would like to reach out to our Customer Support team via help.ifixit.com, they will be able to assist you. Thank you for letting us know. We're happy your repair was a success overall : )

Sarah Westberg -

Yes top edge lift. Can't they change this?

Ravi Sawhney -

Schritt 5

Benutze einen Kreuzschlitzschraubendreher #0, um die einzelne Schraube zu entfernen, mit der die SSD am Motherboard befestigt ist.

Schritt 6

Entferne vorsichtig die SSD, indem du sie leicht anhebst und dann in Richtung des Akkus aus der Halterung herausziehst.

Schritt 7

Ziehe das Wärmeleit-Pad vorsichtig von der Rückseite der SSD ab.
Wenn das Wärmeleit-Pad unbeschädigt ist, kannst es wiederverwenden und auf deine Ersatz-SSD anbringen.

Schritt 8

Entferne die vier Kreuzschlitzschrauben #0, mit denen der Lüfter an der Hauptplatine befestigt ist.
Die Schrauben bleiben in der Halterung des Lüfters stecken. Drehe sie so weit auf, bis sie gelöst sind.

Schritt 9

Ziehe die Anschlusskabel des Lüfters vorsichtig mit einer Pinzette mit Kunststoffspitzen oder deinen Fingern zur SSD hin und trenne sie ab.
Ziehe an allen Kabeln gleichzeitig.

Schritt 10

Hebe die Halterung des Lüfters mit einem Plektrum nach oben.
Ziehe den Lüfter behutsam schräg aus seinen Anschlüssen heraus.

Schritt 11

Drehe den Lüfter um, so dass das Innere frei liegt.
Nun kannst du, wenn nötig, den Lüfter reinigen oder die Wärmeleitpaste erneuern.

All good. But most of us occasional Fixit-ers don't happen to have thermal paste lying around. Would have been helpful to include it in your list of necessary parts and tools. Otherwise, instructions were clear as crystal and worked as advertised. Tx!

ESR Westchester -

Great call out! I updated this guide to include the Thermal Paste as a required component. Thank you!!

Matt Zieminski -

I'm about to do this repair, and I'm planning to use Honeywell PTM7950 SP rather than thermal paste. It occurred to me that maybe I should ask the experts if this is a good idea. PTM7950 has rave reviews on heat conductivity, and it appears that it will fit fine under the fan. But am I missing a problem that will come back to haunt me someday?

BiggerHammer -

It's probably fine to use Honeywell PTM7950, just make sure to perform a CPU-intensive tasks (such as synthetic benchmarking) so that any pockets of air can escape after initial post-market application. If it doesn't perform as intended, then you can always remove it and use a more conventional thermal paste on the CPU.

Tai Lam -

There is one detail that many videos/guides almost never explicitly mention: you don't put any thermal paste on the smaller "die" for the X1 Carbon Gen 6 - and you only catch this if you see others cleaning the original thermal paste for the first time.

* This is mentioned in the description of a video from Duraputer in February 2024: https://youtu.be/VLb8vIzdi6s

* This is also mentioned in a pinned comment of a video from Salem Techsperts in October 2022: https://www.youtube.com/watch?v=TAIypDVt...

Tai Lam - 31/03/25

Thank you. Mine just died

nitsudg13 -

Schritt 12

Trenne die sieben Flachbandkabel ab, mit denen die Hauptplatine am übrigen Gerät angeschlossen ist.
Trenne das letzte Flachbandkabel in gleicher Weise ab.
Die Stecker, Anschlüsse und Kabel sind sehr empfindlich. Arbeite sehr vorsichtig.
An den rot oder orange markierten Kabeln musst du den Sicherungsbügel aus Kunststoff mit einem Spudger anheben.
Der Sicherungsbügel muss soweit hoch gehoben werden, bis er frei ist.

Somewhere between these steps the battery was removed. Can you add a step here describing that?

Bill Brown -

Battery removal starts on Step 3 above.

steve mooers -

Schritt 13

Setze einen Spudger unter die Kabel, um sie von der WLAN-Platine abzulösen.
Du kannst dazu auch eine Pinzette oder einen Haken benutzen.

Schritt 14

Entferne die drei Kreuzschlitzschrauben #0, mit denen die Halterung der Anschlüsse befestigt ist.

Schritt 15

Der Antennenhalter dient auch als Befestigung der Hauptplatine am Gerät.
Entferne die beiden 3 mm langen Kreuzschlitzschrauben #00, mit denen der Antennenhalter befestigt ist.

Schritt 16

Fasse den Halter an der Stelle, wo er festgeschraubt ist und hebe ihn zu dir hin. Ziehe ihn dann zur Seite mit der Schraube hin weg und entferne ihn.

Schritt 17

Hebe die Stecker am schwarzen und am weißen Antennenkabel aus dem Anschluss hoch. Fasse nur am Stecker, nicht am Kabel.

The detaching of the connectors is done in step 8 already

Peter - 15/10/24

Schritt 18

Der SD-Kartenleser ist direkt am Gerät befestigt.
Entferne die beiden 5 mm langen Kreuzschlitzschrauben #0.

Schritt 19

Drücke mit einem geeigneten Werkzeug zum Entfernen von SIM-Karten in die Öffnung am SIM-Kartenleser, um ihn vom Gerät zu lösen.

Schritt 20

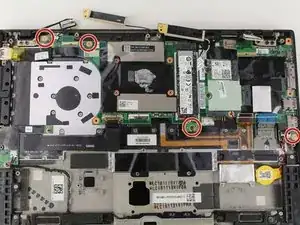

Entferne die letzten vier 3 mm langen Kreuzschlitzschrauben #00, mit denen die Hauptplatine befestigt ist.

Schritt 21

Hebe die Hauptplatine am oberen Rand zu dir.
Ziehe die Hauptplatine von den Eingängen weg und entferne sie.

Schritt 22

Trenne vorsichtig das Kabel von der Tochterplatine ab.

Schritt 23

Entferne die drei 2 mm langen Kreuzschlitzschrauben #0, mit denen die Tochterplatine befestigt ist.

Schritt 24

Entferne die Tochterplatine, wie in einer anderen Anleitung beschrieben.
Entferne die beiden 2 mm langen Kreuzschlitzschrauben #0, mit denen der USB-Anschluss befestigt ist.

Schritt 25

Entferne das Klebeband, mit dem die Befestigungsschrauben der Tastatur bedeckt sind.

Schritt 26

Verliere keine der Schrauben.

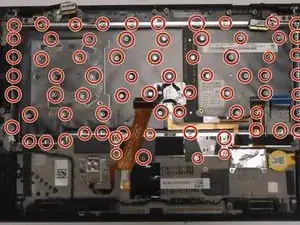

Die Tastatur ist mit zweiundsiebzig Schrauben befestigt. Entferne alle diese 0,5 mm langen Schrauben.

I tried removing the screws holding the keyboard with a P000 screwdriver but it was to big for the screw heads. Now I have to find a smaller screwdriver.

James Lestrange -

Schritt 27

Bei diesem Schritt wird der Kleber abgetrennt.
Drücke die Tastatur von der Vorderseite her heraus. Beginne damit am Rand (im Bild ist der linke Rand gezeigt).

Abschluss
