Einleitung

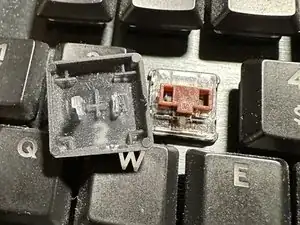

Dies ist eine Anleitung für den Austausch oder die Reparatur eines Tastaturschalters. In meinem Fall ist die Tastenkappe im Inneren des Schalters abgebrochen, wodurch der Schalter nicht mehr funktionsfähig war. Im Folgenden werde ich Farben verwenden, um verschiedene Schrauben zu unterscheiden. Dies hier ist kein TKL Modell, deswegen befinden sich die Schrauben unter den Füßen an anderen Stellen als bei der normalgroßen G915 in dieser Anleitung.
-
-
Entferne alle Schrauben (rot markiert) auf der Tastatur unter Zuhilfenahme eines PH1 Kreuzschlitz-Bits.
-
Du kannst entweder alle Tastenkappen entfernen oder nur jene, die den Zugang zu den Schraubköpfen verdecken.
-
-
-
Entferne die weiteren Schrauben (rot markiert) an der Rückseite der Tastatur, wie im Bild gezeigt. Unter dem linken Fuß der Tastatur befindet sich ebenfalls eine Schraube.
-
-
-
Erhitze nun mit dem Föhn den Gummifuß (grün markiert). Entferne diesen vorsichtig mit einer Pinzette, wobei du am besten von der Seite startest. Achte darauf, dass du unter die weiße Stoffschicht packst und den Fuß langsam anhebst, damit der Kleber Zeit hat, sich zu lösen. Entferne dann die einzelne Schraube (grün markiert) unter jedem Fuß.
-
-
-
Erhitze die Ecken des Aufklebers (grün markiert) auf der Rückseite der Tastatur mit derselben Technik wie im letzten Schritt. Fahre nun mit einem Messer unter die Ecken des Aufklebers und achte darauf, diesen nicht zu verknicken. Entferne nun die beiden Schrauben (grün markiert) unter dem Aufkleber.
-
-
-
Nachdem alle Schrauben entfernt wurden, kannst du die Plastikabdeckung der Rückseite entfernen und hast Zugriff auf die Platine.
-
-
-
Nun musst du die Taste ausfindig machen, die du ersetzen möchtest. In meinem Fall war das die Taste "3".
-
Finde die korrekte Taste und die entsprechenden Kontakte. Erhitze die Lötstellen mit einem Lötkolben und entferne das Lötzinn mit einer Entlötpumpe.
-
Sobald beide Kontakte frei sind, kannst du die Tastatur umdrehen und den Schalter von der Vorderseite aus abziehen.
-
-
-
Wenn du den Schalter austauschst, benötigst du einen neuen Schalter. Du kannst den Schalter auch auseinanderbauen und diesen reinigen oder fetten.
-
In meinem Fall kann der Schalter geöffnet werden, indem die beiden Hebel an der Seite des Schalters gelöst werden. Nun kann das abgebrochene Teil der Tastenkappe aus dem Schalter entfernt und dieser wieder zusammengebaut werden.
-
Der (nun wieder) funktionierende Schalter kann nun unter Zuhilfenahme von Lötzinn, Flussmittel und dem Lötkolben eingelötet werden. Stecke den Schalter dazu von der Vorderseite durch die Löcher auf der Platine und löte die beiden Kontakte fest.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
4 Kommentare
Keycaps which need to be extracted (minimum required) for clearing front screws, in text format:
f2 f3
f5 f6
f10 f11
sl ss
w 3
t 6
o l
ins del
num 7
* 9
+3
. 0
bot right arrows
r ctrl menu
l win alt
l shift
g1 g2
g4 g5
space
Superbe tutoriel le problème et de trouver les switch neuf
The clear plastic actually broke as I noticed my Y key was lopsided at first, so I took the key cover off, low and behold, the clear plastic tabs on one side had given away. I purchased replaced key mechanisms, and disassembled one key, to maybe just replacing the clear piece, while the case was still in tact, no taking it all apart. So far I've not been able to just place that new plastic piece over with the brown piece, and spring in their places, but it doesn't seem to "snap" into place, and I don't want to break this piece.
Any suggestions? Will I have to take the whole assembly apart? Will I have to desolder and add the whole new key?
I think to get best results you'll have to take it all apart. The clips that attach the top clear plastic half of the switch to the bottle black half of the switch are still there (Seen touching the purple arrows in the last tutorial picture). You'll need to remove the switch from the keyboard in order to clip in the new clear plastic half.
