Einleitung
Die Schalter einer Maus verschleißen im Laufe der Zeit und fangen dann oft an, bei einem einfachen Klick einen Doppel-Klick auszuführen. Es ist jedoch relativ einfach, diese Mikroschalter im inneren der Maus zu ersetzen. Benötigt dazu wird lediglich ein Lötkolben, Lotzinn und das passende Werkzeug zum Entfernen von Lötzinn.
Beim Kauf neuer Schalter ist es ratsam, auf die Qualität zu achten. Die Schalter werden in verschiedenen Qualitätsstufen verkauft. Die Qualität gibt die Anzahl der Klicks an, für die der Schalter ausgelegt ist. Dies wird in der Regel auf dem Schalter durch eine Zahl in Klammern angegeben. Beispiel: Omron D2FC-F-7N(20M)
Dies bedeutet: Dieser Schalter ist für 20 Millionen Klicks ausgelegt.
Bei dieser Art von Schalter reicht die Bandbreite von ca. 10 / 20 / 50 / 60 Millionen Klicks. Wenn Du Deine Maus noch für eine lange Zeit nutzen willst, kauf lieber einen Mikroschalter mit einer höheren Klickzahl.
Diese Klickzahlbegrenzung aufgrund der Schalterqualität ist auch für den Ausfall der Schalter verantwortlich. Das zeigt sich zudem daran, dass der linke Mausschalter oft als erstes Probleme macht, weil er am meisten benutzt und somit geklickt wird.
Ersatzteile
-
-
Unter den vier Gummifüßen auf der Unterseite sind vier Schrauben versteckt.
-
Löse jeden Fuß zusammen mit seiner Klebeschicht sorgfältig ab. Bewahre sie für den Zusammenbau gut auf.
-
-
-

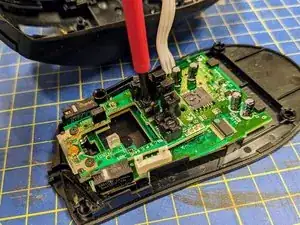

Entferne die vier unter den Füßen versteckten Kreuzschlitzschrauben #0.
-

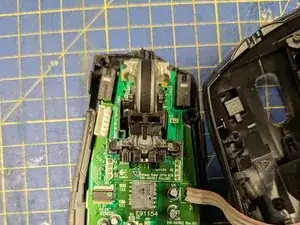

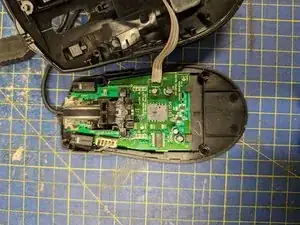

Das Oberteil sollte sich leicht abnehmen lassen.
-
-
-

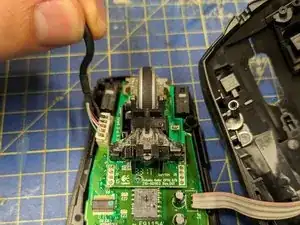

Das Scrollrad wird von einem Kunststoffstift festgehalten. Ziehe ihn zur Seite heraus.
-

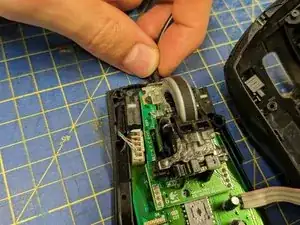

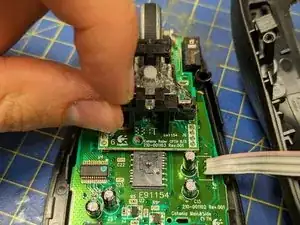

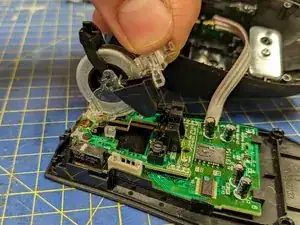

Fasse die Scrollrad-Einheit am durchsichtigen Teil und hebe sie heraus.
-
-
-

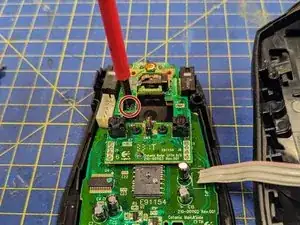

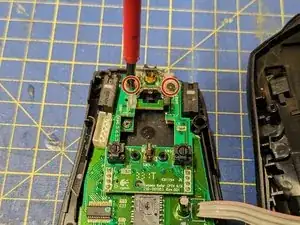

Entferne die beiden Schrauben, mit denen die Kunststoffhalterung des Rads in der Mitte der Leiterplatte befestigt ist.
-

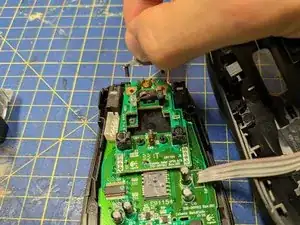

Hebe die Halterung von der Leiterplatte ab.
-
-
-
Entferne die beiden Schrauben, mit denen das Metallteil vorne an der Maus befestigt ist.
-
Entferne das Metallteil.
-
-
-
In zwei Löchern auf der Leiterplatte vorne an der Maus befinden sich zwei Federn. Bewahre sie gut auf.
-
-
-

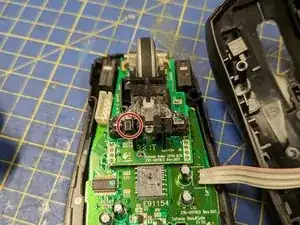

Entferne die letzte Schraube (neben dem Loch links vom Scrollrad), mit der die Leiterplatte befestigt ist.
-

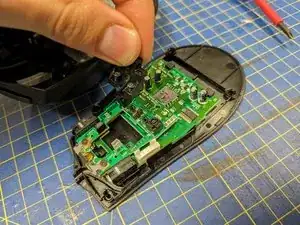

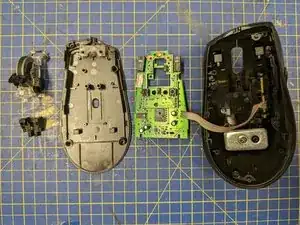

Hebe die Leiterplatte an der Vorderseite hoch und entferne sie.
-
-
-
Entferne das Lötzinn von den drei Stiften des alten Schalters.
-
Ziehe den alten Schalter aus seinen Löchern. Eventuell musst du dabei mit dem Lötkolben noch verbliebene Lottropfen lockern.
-
-
-
Setze den neuen Schalter in die Löcher ein und achte dabei darauf, dass er richtig herum eingesetzt wird. Der weiße Knopf auf der Oberseite des Schalters sollte dem vorderen Ende der Leiterplatte am nächsten sein.
-
Löte den neuen Schalter dann in der entsprechenden Position ein.
-
Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
