NESCAFE KRUPS DOLCE GUSTO - Pumpe überprüfen

Das Gehäuse der Nescafe Dolce Gusto PICCOLO wird komplett von Kunstoffrasten zusammengehalten. Sie lässt sich deshalb nicht so oft öffnen und zerlegen. Die Rasten nutzen sich ab und gehen leicht kaputt. In den Fotos sind sie zu erkennen.

Blick auf das geöffnete Gehäuse von der Rückseite aus. Die Rasten sind markiert.

Blick auf das geöffnete Gehäuse.

Blick auf die ringförmigen Rasten im unteren Teil. Diese sind besonders schwer zu öffnen, es geht besser mit einem speziellen, hier selbstgemachten Werkzeug.

Blick auf die Rasten im oberen Bereich, wiean sieht, gibt es drei verschiedene Typen von Rasten.

Hier sind die verschiedenen Bauteile der Maschine zu sehen: In Bild 1 zeigt der gelbe Stift auf die Heizung mit dem eingebauten Heizwiderstand.

In Bild 2 wird die Thermosicherung der Heizung gezeigt. Wenn die Heizung überhitzt, trennt die Sicherung die Stromzufuhr ab.

Bild 3 zeigt eine weitere Thermosicherung.

Bild 1 zeigt die Pumpe, die das Wasser aus dem Tank durch die Heizung pumpt. Auch hier ist eine Thermosicherung angebracht.

In Bild 2 ist die Einschalttaste aus Silikon zu sehen. Die Maschine schaltet automatisch aus.

Bild 3 zeigt den Umschalter für kaltes/warmes Wasser, üblich an diesen Maschinen.

Bild 1: die Hauptplatine.

Bild 2: der Stift zeigt auf einen Widerstand in der Mitte der Hauptplatine. Er kann durchbrennen, was nicht immer äußerlich zu erkennen ist. Die Maschine ist dann völlig tot.

Die Pumpe vom Typ Ulka EP5FMGW. (EP5GW sollte auch passen). Sie kann kaputt gehen. Die Maschine zeigt dann ein grünes Blinklicht und macht weiter nichts.

Um die Flachstecker an der Pumpe abzuziehen, muss die kleine Raste eingedrückt werden.

So werden die Flachstecker abgezogen.

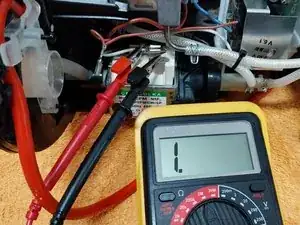

Hier wird gezeigt, wie die Pumpe geprüft werden kann. Stelle das Multimeter auf 10 oder 20 MOhm. Achtung: Du musst beide Stromrichtungen messen.

In der Pumpe befindet sich eine Diode, die den Strom nur in eine Richtung fließen lässt und in der anderen Richtung sperrt.

Bei dieser Pumpe ist die Spule durchgebrannt. Das Gerät wurde nicht mehr repariert.

Hier werden zwei Methoden gezeigt, wie die Pumpe überprüft werden kann.

In Methode 1 wird der Widerstand der Spule gemessen, bei Methode 2 wird die Pumpe direkt an die Netzspannung angeschlossen.

Methode 1: Stelle das Multimeter auf Widerstandsmessung, 10 bis 20MOhm. Prüfe den Widerstand in beiden Richtungen. In eine Richtung flueßt kein Strom, da die innere Diode sperrt. Aber in der Gegenrichtung sollte ein Widerstand von 2 bis 8 MOhm zu messen sein.

Wenn auch in der Gegenrichtung kein Strom fließt, ist die Spule durchgebrannt.

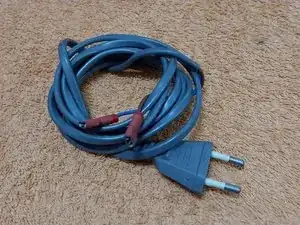

Bei dieser Methode wird eine Netzleitung mit Flachsteckern versehen und an die Pumpe angesteckt.

Die so präparierte Netzleitung ermöglicht den direkten Anschluss der Pumpe an die Netzspannung.

Dieses Kabel war von einem anderen Elektrogerät übrig, die beiden Flachstecker sind leicht erhältlich.

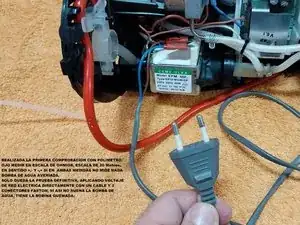

Hier ein Bild mit der angesteckten Prüfleitung, der Netzstecker ist noch nicht eingesteckt.

So wird die Prüfung durchgeführt:

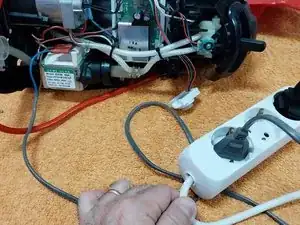

Die Pumpe ist verbunden, der Netzstecker wird in die Steckdose eingesteckt. Wenn die Pumpe in Ordnung ist, muss sie sofort wie üblich brummen. Führe die Prüfung nur wenige Sekunden lang durch.

Wenn die Pumpe keinen Ton von sich gibt, ist sie defekt.

Schätze ab, wie viel eine Pumpe vom Typ Ulka EP5FMGW (EP5GW sollte auch passen) kostet und ob sich die Reparatur lohnt. Google hilft.

In einer anderen Anleitung werden Messwerte einer funktionierenden Pumpe gezeigt.
