PCI Express Karten (Anfang 2008) tauschen

Geschrieben von: Joshua Byrne
  • Kommentare: 5
PCI Express Karten (Anfang 2008) tauschen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

Keine Schätzung

Einleitung

Das Logic Board im Mac Pro (2006-2008) besitzt einen Doppel - PCI Express Erweiterungsschacht für Grafikkarten und drei PCI Express Erweiterungsschächte, insgesamt also vier. Standardmäßig sitzt die Grafikkarte in Schacht 1. Du kannst zusätzliche PCI Express Grafikkarten und weitere Erweiterungsskarten in den restlichen drei PCI Express Erweiterungsschächten einbauen.

  1. HbfbJXnPZYLGx6qK
    HbfbJXnPZYLGx6qK
    uy3JMTOEa1LkwmFn

    • Schalte den Computer aus.

    • Achtung: Schalte den Computer immer aus, bevor du ihn öffnest, um Schäden an den internen Komponenten oder den Komponenten, die du installieren willst, zu vermeiden. Öffne den Computer nicht und versuche nicht, Teile darin zu installieren, solange er eingeschaltet ist.

    • Warte 5 bis 10 Minuten, damit die Teile im Computer abkühlen können.

    • Achtung: Nachdem du das System ausgeschaltet hast, können die Teile im Inneren noch sehr heiß sein. Du musst den Computer erst abkühlen lassen, bevor du weitermachen kannst.

    • Ziehe - außer dem Netzkabel - alle externen Kabel vom Computer ab.

    • Berühre die Metallabdeckungen der PCI-Steckplätze auf der Rückseite des Computers, um die statische Elektrizität aus deinem Körper abzuleiten.

    • Ziehe den Netzstecker ab.

    • Leg ein ESD-Armband an.

    Updated to reflect same procedure for all models in range

    DavidM -

  2. WPKXNvaiqiIJKYN4

    • 1) Halte die seitliche Abdeckung fest und zieh den Riegel auf der Rückseite vom Computer hoch.

    • Achtung: Die Kanten der Abdeckung und des Gehäuses können scharf sein. Sei beim Umgang damit besonders vorsichtig.

    • 2) Nimm die Abdeckung ab und leg sie auf eine flache Oberfläche, die mit einem weichen, sauberen Tuch bedeckt ist.

    • Hinweis für den Zusammenbau: Prüfe, ob der Riegel hochgestellt ist, bevor du die Abdeckung wieder einsetzt. Wenn der Riegel unten ist, passt die Abdeckung nicht richtig ins Gehäuse.

    Is this the actual width of the drive or the internal layout.

    Stephen -

  3. baGFXrEPgYaBBPBn
    baGFXrEPgYaBBPBn
    vE6oorNktmNIVlMw

    • Diese Schritte zeigen, wie eine Standardkarte und eine Karte mit Boosterkabel ausgetauscht werden. Bevor du eine solche Karte auswechseln kannst, musst du erst die beiden unverlierbaren Schrauben am PCI-Halter herausdrehen und den Halter entfernen.

  4. IPVTKPcsIBNVf1HA

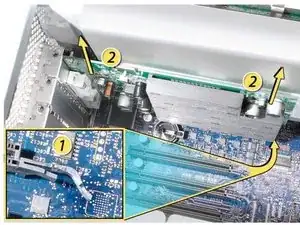

    • Fasse die Karte nur an den Kanten an. Fasse nicht an die Verbinder und Bauteile. Hebe die Karte gerade nach oben aus dem Anschluss und entferne sie. Setze die Karte später wieder gerade ein. Ruckle nicht seitlich hin und her und wende keine Gewalt an. Wenn die Karte wieder drin ist, ziehe vorsichtig an ihr, um ihren Sitz zu prüfen.

    • Drücke den kleinen Sicherungsclip vorne am Anschluss der Karte auf dem Logic Board und löse ihn.

    • Halte die Karte an den oberen Ecken und ziehe sie nach oben aus dem Erweiterungsschacht heraus.

  5. IDUSKSbq4Yx3cPfG
    IDUSKSbq4Yx3cPfG
    TB5DqAJeupHVlj6B

    • Einige Grafikkarten erfordern eines oder zwei Boosterkabel, welche die Karte mit zusätzlichen Versorgungsanschlüssen auf dem Logic Board verbinden.

    • Die NVIDIA GeForce 8800 GT benötigt ein Boosterkabel, die NVIDIA Quadro FX 5600 benötigt zwei.

    • Trenne das/die Boosterkabel vom Logic Board ab.

    • Drücke den kleinen Sicherungsclip vorne am Anschluss der Karte am Logic Board auf.

    • Halte die Karte an den oberen Ecken und ziehe sie behutsam aus dem Erweiterungsschacht heraus.

    • Wenn du auch das Boosterkabel austauschen möchtest, dann trenne es von der Karte ab.

  6. RH6LZDVqt6Kau2m5

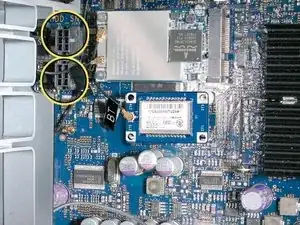

    • Hinweis für Karten mit einem Boosterkabel: achte darauf, dass dieses Kabel mit dem richtigen Anschluss auf dem Logic Board verbunden wird. Am PCI-Einschub 1 ist dies der untere Anschluss, am PCI-Einschub 2 der obere.

    • Hinweis für Karten mit zwei Boosterkabeln: schließe die beiden Kabel an die beiden Anschlüsse an.

    Estoy buscando el cable de alimentación de la tarjeta gráfica, pero no lo consigo alguna idea de dónde lo podría conseguir?

    Videos premium -

  7. VEPsvWfTg4xTwkeY

    • PCI Express Karten werden - bis auf klein Unterschiede - in gleicher Weise, wie die Grafikkarten ausgetauscht. .

    • Wichtig : die Gesamtleistung aller vier PCI Express Erweiterungsschächte darf zusammen nicht 300 W übersteigen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter.
