Parkside X20V 4Ah Anschlusskontakt und Sicherung reparieren

Geschrieben von: Lars Timmerman
  • Kommentare: 0
Parkside X20V 4Ah Anschlusskontakt und Sicherung reparieren

Schwierigkeitsgrad

Schwierig

Schritte

6

Zeitaufwand

Keine Schätzung

Einleitung

  1. qCFKPcxwc52dCsmM
    qCFKPcxwc52dCsmM
    TSY5NxZFZiEKiRFN

    • Nach einem Kurzschluss funktionierte dieser MX20 Akku nicht mehr.

    • Entferne die vier Schrauben an der Unterseite.

  2. cotNrUPpHJhpdLBN
    cotNrUPpHJhpdLBN
    JSAcbgBBwthJFML2

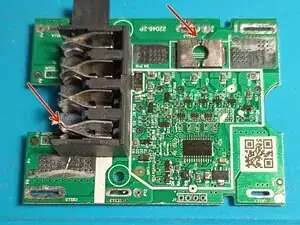

    • Der positive (+) Anschluss war verschmolzen und verursachte einen Kurzschluss. Die Sicherung auf der Platine war durchgebrannt.

    • Entlöte die Platine. Benutze dazu eine Entlötlitze.

    • Überklebe die restlichen Kontakte mit Klebeband, um Kurzschlüsse zu vermeiden

    • Um die Platine auszubauen, musst du auch noch einen Thermowiderstand (NTC1) entlöten. (Bild 2)

    • Nimm den Pack aus dem Gehäuse, um die Displayplatine abzutrennen. Hole die Platine heraus.

  3. iyPaPISsOQh4cOLd
    iyPaPISsOQh4cOLd
    rtXDHOEPrjrMYjFs
    mUgfHOiYjaSN5aPU

    • Entlöte den defekten Kontakt und einen der mittleren Kontakte, die nur für kleine Ströme verwendet werden.

    • Ersetze den defekten Kontakt durch den guten Kontakt aus der Mitte.

    • Trenne die Lötanschlüsse des defekten Kontakts mit Hilfe eines geeigneten Werkzeugs (z.B. Dremel) ab.

    • Baue dir einen neuen Kontakt aus den abgetrennten Lötanschlüssen und einem Crimpanschluss für eine Autosicherung:

    • Löte den Halter oben auf die abgetrennten Lötanschlüsse.

    • Einen solchen Crimpanschluss findest du im Autozubehörhandel unter "Kabelschuh zum Crimpen für Sicherungshalter".

  4. PLhLFTarFIjfRAwI
    PLhLFTarFIjfRAwI
    XypAP1RciuGAk1uy
    KDtjQhWe51JsgTDO

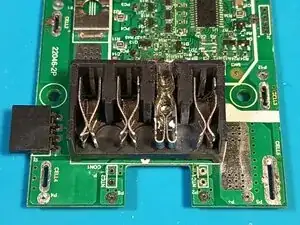

    • Schneide eine Öffnung in die Rückseite des Kunststoffhalters, um den neuen Mittelkontakt gut abzustützen. (Bild 2)

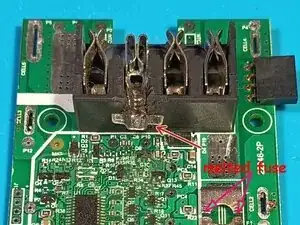

    • Der rote Pfeil zeigt auf die Befestigung des Kontakts.

    • Die violetten Pfeile zeigen auf die durchgebrannte Sicherung.

    • Klebe den Kontakt mit Zweikomponentenkleber fest.

  5. PnnMny3oJrjcbHL1
    PnnMny3oJrjcbHL1
    1S6EFFAaFlrDDSMG
    THalVemZFMgColVc

    • Entlöte die durchgebrannte Sicherung.

    • Ersetze sie durch einen Mini-Sicherungshalter:

    • Löte an einen Kontakt der alten Sicherung ein Stückchen von 1,5 mm Kupferdraht. Er gibt dem neuen Sicherungshalter guten Halt. Achte darauf, dass der Halter gut passt. Verlöte den zweiten Kontakt des Sicherungshalters mit dem noch offenen Kontakt.

    • Stecke eine neue Sicherung ein. Es fließen hohe Ströme. Eine 40 A Sicherung sollte geeignet sein.

  6. QgaueSKBWlKjtMmK

    • Baue anschließend wieder alles zusammen.

    • Vergiss nicht, die Anschlüsse des Thermowiderstands wieder festzulöten. Löte dann die Platine wieder an die Akkuanschlüsse an.

    • Schraube die Platine wieder fest. Schließe die Displayplatine an. Setze den Pack ins Gehäuse ein.

    • Um Kunststoffschrauben wieder einzudrehen, solltest du sie zuerst gegen den Uhrzeigersinn drehen, um den ersten Gewindegang zu spüren. So geht das Gewinde nicht kaputt, wenn du die Schraube dann im Uhrzeigersinn befestigst.
