Einleitung
Der Belichtungsmesser der ME Super ist sehr zuverlässig und braucht normalerweise nicht justiert werden. Wenn allerdings Teile erneuert wurden, wie z.B. der Widerstand für die ISO Einstellung, der Widerstand der Blendeneinstellung oder der Lichtsensor, muss neu kalibriert werden. Nach einer größeren Reparatur sollte der Belichtungsmesser geprüft werden, um sicherzustellen, dass die Kamera gut funktioniert.
Werkzeuge
-
-
Klebe etwas Kreppband mit der klebrigen Seite nach außen um deinen Daumen.
-
Drehe die Kappe über dem Hebel im Uhrzeigersinn heraus (sie hat ein Linksgewinde).
-
Drehe den Sicherungsring heraus (ebenfalls ein Linksgewinde).
-
Entferne die Federscheibe aus Messing.
-
-
-
Setze ein Werkzeug in den Schlitz der Filmspindel ein.
-
Drehe den Aufzugshebel heraus.
-
Entferne den Sicherungsring mit einem geeigneten Werkzeug.
-
Hebe die ISO/Bildanzeige heraus.
-
-
-
Achte darauf, dass die Scheibe in die Lasche eingreift.
-
Drehe die Belichtungskorrektur zu 1/4x, dann wieder zurück zu 4x, wobei du vorsichtig nach unten drückst. Dadurch rastet die Anzeige richtig in den Mechanismus ein.
-
-
-
Entferne zwei 3,3 mm lange Kreuzschlitzschrauben #00
-
Entferne eine 3,2 mm lange Kreuzschlitzschraube #00
-
Entferne eine 2,6 mm lange Kreuzschlitzschraube #00
-
-
-
Hebe die obere Abdeckung ab. Die silberne Zierleiste ist lose und kann abfallen.
-
Entferne die lose Unterlegscheibe.
-
-
-
Der Stift am Auslöser ist lose. Achte darauf, dass er richtig sitzt, bevor du die Abdeckung einbaust.
-
Der Einsteller für den Modus muss richtig mit der Mechanik der Kamera verbunden sein.
-
Setze den Modus auf "M". Lege die obere Abdeckung über die Kamera. Stelle den Modus auf "B", dann wieder zurück auf "M", wobei du vorsichtig nach unten drückst.
-
Der Einsteller für den Modus sollte einrasten und normal funktionieren.
-
-
-
Verbinde den Kontakt ganz rechts mit dem Kameragehäuse.
-

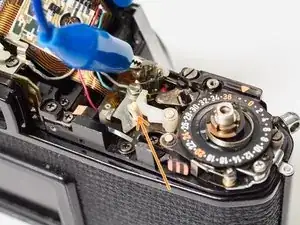

Stecke ein kleines Stäbchen zwischen die Modushebel. Dadurch wird die Mechanik des Verschlusses in den 'Auto'-Modus versetzt.
-
Setze den Einsteller für 'ISO' ein.
-
-
-
Bei der ME Super ist die Verschlusszeiteinstellung im 'Auto'-Modus stufenlos, das heißt, dass der Verschluss zwischen den Stufen der Standardeinstellung variieren kann. Wenn z.B. 1/60 eingestellt ist, kann die tatsächliche Zeit zwischen 1/45 bis 1/90 liegen, je nach Messung.
-
Verwende die 1/3-Stufen des ISO-Einstellrades, um festzustellen, ob der angezeigte Wert in der Mitte oder am Rand des möglichen Bereichs liegt. Stelle ihn dann so ein, dass er in der Mitte liegt.
-
Mit einem Verschlusszeittester kannst du überprüfen, ob die eingestellte Verschlusszeit mit der angezeigten übereinstimmt.
-

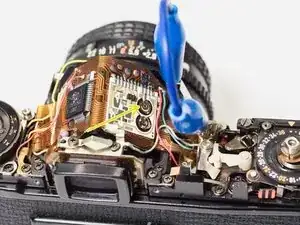

Stelle die richtige die Verschlusszeit an VR2 ein.
-
-
-
Bringe ein Objektiv an der Kamera an und miss die Belichtungswerte des Testobjekts mit einem gut funktionierenden Belichtungsmesser oder einer gut eingestellten Kamera.
-
Decke den Lichtsensor mit einer Haube ab, um das Umgebungslicht fernzuhalten. Der Belichtungsmesser darf nur das Licht von der Mattscheibe der Kamera messen.
-

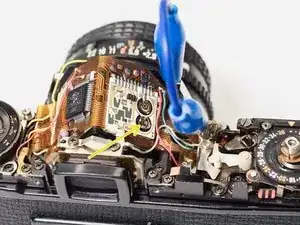

Regle an VR1 solange nach, bis die gemessenen Belichtungswerte mit den korrekten Werten übereinstimmen.
-
Wiederhole die letzten beiden Schritte für mindestens zwei weitere Belichtungen, um nach mehr Kalibrierungspunkte zu haben.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
4 Kommentare
Hi, do you know if moving vr1 changes the shutter speeds in manual mode? I’ve read the service manual but haven’t been able to find how to adjust the slow shutter speeds (0,5 to 4s)
Kpanga -
No, the manual speeds are not affected by the variable resistors. If the manual speeds are off the first step is to service the shutter (i.e. disassemble and clean the shutter). If they are still inaccurate, there is an adjustment screw on the shutter itself but it is difficult to use properly. And it's more useful for adjusting the fast speeds rather than the slow speeds as it changes the release timing of the closing curtain.
Hi, I just did a mirror box service on my me super but whenever I put it into manual mode and cock the shutter the LED constantly cycles from top to bottom as if the bottom button is pressed. Any ideas? I tried cleaning the contacts and took apart the cover to clean under the buttons to no avail
Yeah, I agree. It sounds like the "decrease" button is stuck. Since you already investigated the button itself, I would look into the contact between the top cover and the body. The decrease button communicates to the camera through the middle of those three contacts. If that contact is shorted to ground, it will act like it is stuck down.
In my experience it's hard to use a masking tape to unscrew the wind lever. I'd recommend a camera lens friction like this: https://www.amazon.com/Japan-Vacuum-Came...
Sergi -
Yeah, those tools are great. But I try to recommend solutions with non- specialized tools whenever possible. The only issue I've had with masking tape is that it can rip if the cover is very tight. Doubling up the wrap helps.
Sam Gustafson -
