Einleitung

Durch eine Reinigung des Verschlusses können Probleme bei ungleichmäßiger Belichtung oder sogar ein blockierter Verschluss gelöst werden. Die Einheit enthält zwei Gummidämpfe, die im Laufe der Zeit spröde werden und an die Verschlusslamellen geraten können. Das Beseitigen von klebrigen Rückständen kann die Funktionsfähigkeit des Verschlusses meistens wiederherstellen.

  1. EOYrpDqcpqAGIcJo
    EOYrpDqcpqAGIcJo
    XKWCouUmXXmDBOFc
    pmXVViJhdGwJulWp
    • Klebe etwas Kreppband mit der klebrigen Seite nach außen um deinen Daumen.

    • Drehe die Kappe über dem Hebel im Uhrzeigersinn heraus (sie hat ein Linksgewinde).

    • Drehe den Sicherungsring heraus (ebenfalls ein Linksgewinde).

    • Entferne die Federscheibe aus Messing.

    • Wenn du keinen richtigen Schlüssel dafür hast, kannst du auch eine Spitzzange verwenden, sei aber sehr vorsichtig.

    In my experience it's hard to use a masking tape to unscrew the wind lever. I'd recommend a camera lens friction like this: https://www.amazon.com/Japan-Vacuum-Came...

    Sergi -

    Yeah, those tools are great. But I try to recommend solutions with non- specialized tools whenever possible. The only issue I've had with masking tape is that it can rip if the cover is very tight. Doubling up the wrap helps.

    Sam Gustafson -

  2. F6HoRgEXAPnIPQqt
    F6HoRgEXAPnIPQqt
    YFDICrJFtZ1WpgqG
    UMtXUnUBHQbulvv5
    • Setze ein Werkzeug in den Schlitz der Filmspindel ein.

    • Drehe den Aufzugshebel heraus.

    • Entferne den Sicherungsring mit einem geeigneten Werkzeug.

    • Hebe die ISO/Bildanzeige heraus.

  3. ZdkQEMMapjLqJRYv
    • Achte darauf, dass die Scheibe in die Lasche eingreift.

    • Drehe die Belichtungskorrektur zu 1/4x, dann wieder zurück zu 4x, wobei du vorsichtig nach unten drückst. Dadurch rastet die Anzeige richtig in den Mechanismus ein.

  4. cOinaFOcFHWEaAIq
    cOinaFOcFHWEaAIq
    U5oMiPOMA5BcFiYI
    IDQnQ2peEmJfA6Qd
    • Entferne zwei 3,3 mm lange Kreuzschlitzschrauben #00

    • Entferne eine 3,2 mm lange Kreuzschlitzschraube #00

    • Entferne eine 2,6 mm lange Kreuzschlitzschraube #00

  5. lkgEoSIJUgfb5aiZ
    lkgEoSIJUgfb5aiZ
    JHeyuEtgmmuBg5K1
    • Entferne zwei 4,3 mm lange Kreuzschlitzschrauben #00.

  6. AF31JsHvG4YrJctc
    AF31JsHvG4YrJctc
    HnYWYgU1IKwHQ2wo
    • Hebe die obere Abdeckung ab. Die silberne Zierleiste ist lose und kann abfallen.

    • Entferne die lose Unterlegscheibe.

  7. rXiY422yor5vSfNC
    • Der Stift am Auslöser ist lose. Achte darauf, dass er richtig sitzt, bevor du die Abdeckung einbaust.

    • Der Einsteller für den Modus muss richtig mit der Mechanik der Kamera verbunden sein.

    • Setze den Modus auf "M". Lege die obere Abdeckung über die Kamera. Stelle den Modus auf "B", dann wieder zurück auf "M", wobei du vorsichtig nach unten drückst.

    • Der Einsteller für den Modus sollte einrasten und normal funktionieren.

  8. vcfsS3QtopME4FUa
    vcfsS3QtopME4FUa
    J4fpYblYYlJFQMKT
    MQu2Gt3IeasvBuJl
    • Verwende einen Schraubenschlüssel oder eine Pinzette, um die Selbstauslöser-Schraube zu entfernen. Sie ist mit Linksgewinde gesichert.

    • Entferne den Selbstauslöserhebel.

    • Entferne die schwarze Unterlegscheibe.

    • Entferne die Federscheibe.

  9. pqBdJLcPrHJMWhSk
    pqBdJLcPrHJMWhSk
    ANsm5NVhD2LiAnDw
    • Entferne die beiden 3,0 mm langen #00 Schrauben.

    • Entferne eine 2,1 mm #00 Schraube.

    • Entferne die lose Kunststoffabdeckung für die Motorantriebsstifte.

    I have seen these wires in both the green/blue/red order shown here and in green/red/blue order.

    Sam Gustafson -

  10. cw3D6vECgCUaJVrV
    cw3D6vECgCUaJVrV
    RqR2strBFXZWqQiv
    MRrtW3IZXMHoyKRj
    • Entlöte zwei gelbe Kabel.

    • Entferne eine 3,0 mm lange Kreuzschlitzschraube #00.

    • Entferne eine 5,9 mm lange Flachkopfschraube.

    • Hebe die Gegenplatte heraus.

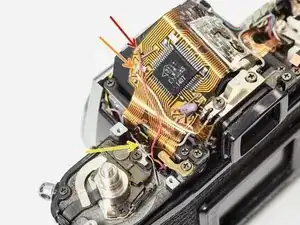

  11. fICYovsqsYAVHiiS
    • Entlöte ein rotes Kabel (positiver Batterieanschluss).

    • Entlöte ein pinkes Kabel.

    • Entlöte ein purpurfarbenes Kabel.

  12. gyvnqKZv4XeouqfJ
    gyvnqKZv4XeouqfJ
    adClxDFaEJNLqQpB
    • Entlöte das rote und das blaue Kabel (positiver Batterieanschluss). Sie sind eventuell an der gleichen Lötstelle angeschlossen.

    • Entlöte ein graues Kabel.

    • Entlöte ein weißes Kabel.

    • Entlöte ein braunes Kabel.

    • Entlöte einen Metallkontakt.

    • Entlöte ein pinkes Kabel.

    • Die Verkabelung der ME Super ist je nach Baujahr verschieden. Eventuell musst du die Verkabelung für dein Modell selbst dokumentieren.

  13. 1e4GNvyCPeABi5Qx
    • Entlöte ein grünes Kabel.

    • Entlöte ein blaues Kabel.

    • Entlöte ein rotes Kabel.

    • Bei manchen Kameras ist die Reihenfolge der Farben grün/rot/blau.

  14. VPIej5sYgZLkSc3j
    VPIej5sYgZLkSc3j
    dMEdGOWTQgY2uSjF
    jbfAmQoP6YPag3VJ
    • Weiche den Kleber am vorderen Lederbezug mit etwas Isopropylalkohol auf.

    • Hebe den Bezug an der Kante mit einem stumpfen Werkzeug hoch.

    • Löse den Bezug ganz ab und entferne ihn links und rechts auf der Vorderseite der Kamera.

    • Hinweis zum Zusammenbau: Befestige den Bezug mit Kontaktkleber. Das ist der letzte Schritt beim Zusammenbau, nachdem du kontrolliert hast, ob die Kamera richtig funktioniert.

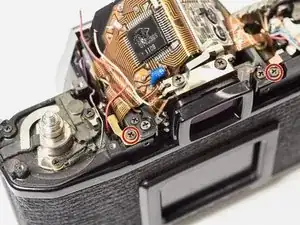

  15. MCnQKIF3S22xv2bZ
    MCnQKIF3S22xv2bZ
    j1SdvBjwVHZNlrZu
    2wBTStFr3Y2ZvToa
    • Entferne zwei 3,4 mm lange Kreuzschlitzschrauben #00.

    • Entferne den Halter der Flexplatine.

    • Entferne die Unterlegscheiben. Merke dir ihre Position (links oder rechts) und baue sie später wieder an der gleichen Stelle ein.

  16. 2LSoXbQNu2pYofrP
    2LSoXbQNu2pYofrP
    UxgxEDs6SueXMHG2
    • Entferne vier 4,0 mm lange Kreuzschlitzschrauben #00.

  17. ZPuSZKAFgyB4GBPk
    ZPuSZKAFgyB4GBPk
    RCnphHviuFCxLKhb
    • Setze den Aufzugshebel zeitweise wieder ein und schließe den Verschluss.

    • Hebe die Frontbaugruppe vorsichtig von der Kamera weg. Bewege sie langsam und achte darauf, dass sich keine Kabel verfangen.

  18. oVbRiVyfsHVjtPcv
    • Schließe den Verschluss im Kameragehäuse. Entspanne den Spiegelkasten, bevor du ihn einbaust.

    • Drehe die drei Kabel des Motoraufzugs zusammen, damit du sie leicht durch den Boden der Kamera fädeln kannst.

    • Kontrolliere die Kabelführung beim Zusammenbau sehr sorgfältig. Achte darauf, dass kein Kabel gequetscht ist und zum Löten bereit sind.

    • Wenn die Frontbaugruppe an ihrem Platz ist, überprüfe die Verschlusszeiten, bevor du alles wieder zusammenbaust. Der Spiegel und der Verschluss müssen normal funktionieren.

  19. XME2CRkGOnFJui4x
    • Entlöte das rote Kabel.

    • Entferne zwei 3,8 mm lange Kreuzschlitzschrauben #00.

    • Entferne das Akkufach.

  20. DKjhGA3R4iuAaLyH
    • Entferne die 6,3 mm lange Schlitzschraube.

    • Entferne die Verschlussanzeige.

  21. EWts5BcBxfPoNE6o
    EWts5BcBxfPoNE6o
    j61llvZwvROtd5Ot
    AOCeR4Z6dbLp5VlX
    • Entferne die 5,1 mm lange Schlitzschraube.

    • Entferne die Bildanzeige.

    • Hake die Feder aus.

    • Entferne die 3,9 mm lange Kreuzschlitzschraube #00.

    • Entferne die 3,0 mm lange Kreuzschlitzschraube #00.

    • Entferne vorsichtig das Bildzählwerk.

  22. EiAlkRLmcISbqJs3
    EiAlkRLmcISbqJs3
    DBsuFGiCWBOfTJlF
    AEfGjrit5qPlVP21
    • Achte darauf, dass die Nockenscheibe in der richtigen Position ganz eingesetzt ist.

    • Setze zuerst diese beiden Hebel ein. Baue dann behutsam die restliche Einheit ein.

    • Achte darauf, dass die beiden Federn korrekt sitzen.

  23. afTchsAARkpyG5Ya
    afTchsAARkpyG5Ya
    XOYKyuRHRIO3RUiR
    WYLykfgEt1uH5iVy
    • Entferne die Lichtabdichtung des Verschlusses.

    • Entferne drei 3,4 mm lange Kreuzschlitzschrauben #00.

    • Klappe den Verschluss an der rechten Seite heraus, entferne ihn dann.

  24. Drücke den Hebel an der Unterseite nach links, um den Verschluss zu spannen.
    • Drücke den Hebel an der Unterseite nach links, um den Verschluss zu spannen.

    • Drücke den Auslöser an der Unterseite des Verschlusses, um die Belichtung zu starten.

    • Schiebe den weißen Kunstoffhebel nach rechts, um das Rollo zu schließen und die Belichtung zu beenden.

    • Halte den weißen Kunstoffhebel nach rechts gedrückt, damit der Verschluss mit seiner mechanischen Geschwindigkeit abläuft, 1/125.

    • Um den Verschluss zu zerlegen, muss er ausgelöst sein.

  25. QLorGxZPNchePYcX
    QLorGxZPNchePYcX
    f5pJ3Eg5ZZmcXuXW
    dJmWxOe4n1k14wJM
    • Löse die beiden Lichtdichtungen aus Schaumstoff ab.

    • Entferne vier 2,3 mm lange Kreuzschlitzschrauben #000.

    • Entferne die Platte auf der Rückseite.

    • Entferne den oberen Abstandshalter.

    • Hinweis zum Zusammenbau: Der Schaumstoff der Lichtdichtungen sollte durch einen neuen ersetzt werden.

  26. LqEPywUEZmfhmeZq
    LqEPywUEZmfhmeZq
    bbTspDgkvmmCMpDx
    vauDQAvhJKUR5jep
    • Hake die Feder aus.

    • Entferne den Verbinder der Lamellen.

    • Entferne die fünf Lamellen einzeln.

  27. wAxITPCPyKukUDIi
    wAxITPCPyKukUDIi
    PXin34ZbI1yTkKI5
    • Entferne den Separator der Lamellen.

    • Entferne den unteren Abstandshalter.

  28. QxRb1VNXTLx1ZwOD
    QxRb1VNXTLx1ZwOD
    RXex2EJbQLRnPWqP
    OLJ1tVaQoD4XOZgv
    • Entferne die drei Lamellen einzeln.

    • Entferne den Verbinder der Öffnungslamellen.

    • Entferne die beiden Führungen für die Lamellen.

  29. oTQVmcIoJ6TposlQ
    oTQVmcIoJ6TposlQ
    ItQNFXViUAXxnXY4
    • Entferne die beiden defekten Gummipuffer. Reinige die Stellen mit Isopropylalkohol.

    • Reinige die beiden Drehpunkte für das Öffnen und Schließen der Lamellen.

    • Reinige die Kontaktfläche des Elektromagnets für die Schließlamellen.

Abschluss

Bevor du den Verschluss wieder einbaust, solltest du die alten Schaumstoffdichtungen im Kameragehäuse ersetzen. Wenn der Verschluss ausgebaut ist, ist es einfacher diesen bröckelnden Schaumstoff abzuschaben und die Stellen zu reinigen. Meistens müssen der lange Streifen am Rand des Verschlusses und die Streifen um die Klappe für den Film erneuert werden.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
