Einleitung
Diese Baureihe ist sehr reparaturfreundlich. War ein Defekt der Hauptplatine früher ein Grund, das Gerät zu verschrotten, finden sich inzwischen auf dem Gebrauchtmarkt sehr günstig Module aus ausgeschlachteten Maschinen.
Einige Leute versuchen auch, die Platine selbst zu reparieren. Getauscht werden häufig Elkos, eine Diode, der Brückengleichrichter sowie ein Trafo, der Kleinspannung für die ICs erzeugt. Das setzt aber erhebliche Fachkenntnis in Elektronik voraus und wird hier nicht beschrieben.
Werkzeuge
-
-
Deckel öffnen (siehe extra Anleitung). Nicht unbedingt nötig, hilft zu überprüfen, dass beim Einbau keine Kabel eingeklemmt werden
-
Drehknopf durch Ruckeln mit der Hand nach vorne abziehen
-
Mit einem scharfen Spachtel waagerecht an einer Seite der Plexiglas-Abdeckung einstechen, vorsichtig den Spachtel nach oben drehen. Das Plexiglas leicht nach vorne hebeln. Das an mehreren Stellen machen, bis die Abdeckung nach oben weggezogen werden kann.
-
Links und rechts die T20 Torx Schraube lösen
-
Die Steuereinheit lässt sich dann nach ziehen. Den Schlauch für den Drucksensor abziehen
-
-
-
Betätigung dieser Haltenase gibt den Hauptschalter frei, er lässt sich dann ein Stück nach unten ziehen. Auf der Unterseite ist eine kleine Kunststoffkappe über den Anschlüssen des hauptschalters, die sich leicht entfernen lässt.
-
Nochmal prüfen, dass Netzstecker raus ist, dann die braune Netzzuleitung und die schwarze Stromversorgung der Platine vom Hauptschalter abziehen
-
Danach kann der Hauptschalter nach unten verschoben werden. Von unten den Stecker der Türöffnung nach links von der Schalterplatine abziehen
-
-
-

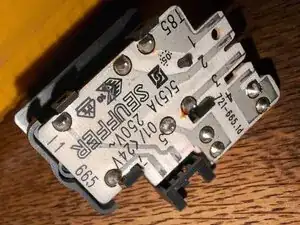

Wenn die Waschmaschine keine Funktion hatte, auf jeden Fall den Schalter durchmessen. Ausgeschaltet müssen alle Anschlüsse gegeneinander hochohmig sein.
-
Wir der weiße Ein Schalter gedrückt (es muss rastend sein), sollte Anschluss1 zu Anschluss 3 niederohmig sein sowie Anschluss 2 zu Anschluss 4
-
Wir der orangene Türöffner gedrückt (tastend), muss Anschluss 4 zu Anschluss 5 niederohmig sein
-
Auf der anderen Seite des Schalters befindet sich noch eine 6,3A Sicherung. Auf Durchgang prüfen.
-
-
-
Nicht auf Poka-Yoke verlassen - Foto machen
-
Die Kabel lassen sich werkzeuglos abziehen. Vorsichtig die Kabel aus den Kabelführungen holen.
-
Bereits ohne Ausbau sichtbar ist die Bezeichnung der Steuerung. Mit der Bezeichnung EDPL166-B lassen sich auf dem Gebrauchtmarkt Ersatzteile finden. Ich hatte eine W3441 mit dieser Steuerung.
-
Es gibt auch eine EDPL162-B, die wohl zur W3245 passt, schreibt gerne in die Kommentare weitere Zusammenhänge. Die 162-B ist auch noch (03/2026) bei Miele selber neu zu haben, die 166-B wird dort nicht angeboten.
-
-
-
Durch Ruckeln die Scheibe mit der Programmanzeige nach oben abziehen. Die Achse ist abgeflacht, die Orientierung kann nicht verloren gehen
-
Das Kunststoffgehäuse hat einige Rastnasen, die vorsichtig gelockert werden können
-
Den seitlichen Klebestreifen entfernen
-
Die Platine hat die Bezeichnung EDPL100 und ist optisch für verschiednene Module gleich. Wahrscheinlich ist sie aber anders programmiert.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
