Qnap TS-251 rote Fehleranzeige beseitigen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

Keine Schätzung

Einleitung

  1. C31BJQTo6CrnuJBa
    C31BJQTo6CrnuJBa
    3QLHJMgFTyUaXDqK

    • Hole die Festplatteneinschübe heraus.

    • Entferne die beiden markierten Schrauben.

  2. YgYZ6GXGTZconRwr

    • Schiebe die obere Abdeckung zur Seite und hebe sie heraus.

  3. iLeRQjUPSWKkUxZY

    • Drehe die vier Schrauben heraus.

    • Hole das Metallteil mit der PCI-Karte heraus.

    There was a fifth screw attaching this metal part to the metal part holding the fan. I also had to undo this one...

    Kelvin Luck -

    And the bottom right screw should instead be the one directly down to the left of the one shown

    Yup -

  4. KlOmnCvGBFtsF1AS
    KlOmnCvGBFtsF1AS
    NHt3puHAfbkNQsmV

    • Drehe die vier Befestigungsschrauben des Lüfters heraus.

    • Trenne den Lüfter ab.

    • Entferne den Lüfter.

  5. wPZqCGZrMwYLekQ3

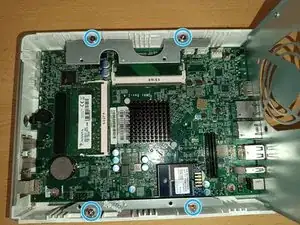

    • Drehe die vier Schrauben heraus und entnimm die Hauptplatine mit Metallfassung.

  6. FVfmRKjjavQFotMl

    • Drehe die vier Schrauben heraus und schiebe die Hauptplatine aus dem Gehäuse.

  7. xOxm1J3HKnL3rEPt
    xOxm1J3HKnL3rEPt
    cP2XbdhRfJC2qxSx

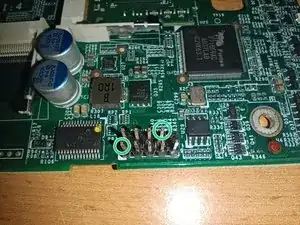

    • Verbinde die beiden markierten Kontakte mit einem Widerstand von 100 Ohm.

    • Damit kein Kurzschluss entstehen kann, sollten die Anschlussdrähte des Widerstands gut isoliert werden, z.B. mit Schrumpfschlauch oder Isolierband.

    • Die Idee zu dieser Reparatur stammt aus diesem Post auf Reddit.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
