Roborock Q5 Pro: Austausch des Laser- Abstandssensors

Geschrieben von: DegenFixer
  • Kommentare: 2
Roborock Q5 Pro: Austausch des Laser- Abstandssensors

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

In dieser Anleitung erfährst du, wie du den Laser-Entfernungssensor (LDS oder LiDAR) des Roborock-Staubsaugerroboters Q5 Pro austauschen kannst.

In dieser Anleitung beschreibe ich auch, wie du nur den Antriebsmotor des LDS austauschst und wie er richtig gereinigt wird.

Ich empfehle, die gesamte Anleitung vor Beginn der Demontage durchzulesen und dann die erforderlichen Schritte durchzuführen.

Wenn du bereits weißt, wie man das Gerät zerlegt oder schon meine Demontageanleitung befolgt hast, fahre mit Schritt 11 fort.

  1. yOGjJrOjVYqCSVAM
    yOGjJrOjVYqCSVAM
    kOIEvYW1GUjPLBSZ
    RYk2RHfisHrGLnds

    • Drehe das Gerät um und entferne den Staubbehälter.

  2. mKNTTwr1PPF6Txnf
    mKNTTwr1PPF6Txnf
    WGLSTjplciBXqpHY

    • Entferne die Seitenbürste mit einem Kreuzschlitzschraubendreher #2.

    • Entferne die Kreuzschlitzschrauben #2.

    • Ziehe dann die Bodenplatte ab.

    what about top right next to the wheel? that’s a plastic cap.

    rosyhavoc -

    That‘s just a sticker that you’ll punch through with the screwdriver. It’s a basic seal to see if someone’s opened it before.

    Michaela -

  3. ooMNDbWmYbUhryH4
    ooMNDbWmYbUhryH4
    lgPr4LbSjLIxOCU1
    XpLLbYXkWOafykfE

    • Hebe den Akku an der linken Seite hoch.

    • Drücke die Sicherungslasche ein und ziehe den Stecker ab.

    • Hebe den Akku nicht einfach mit Gewalt heraus, Dadurch reißt der Stecker von der Hauptplatine ab.

  4. bOEYPvSQlWsFT4NI
    bOEYPvSQlWsFT4NI
    tOPLFkx5DfOPmwZT

    • Entferne die markierten Kreuzschlitzschrauben #1.

    • Hebe die Abdeckung der Stoßleiste ab.

  5. vPWEoWRJQkGqR3BE
    vPWEoWRJQkGqR3BE
    63yAGN2EHGV363v2

    • Drehe den Roboter um.

    • Kippe die Stoßleiste nach vorne, hebe sie nach oben und entferne sie.

  6. LxTPSQ1tupFAihjk

    • Drehe das Gerät wieder um.

    • Entferne die Kreuzschlitzschrauben #2.

    • Hebe den Motor heraus.

  7. uXdxahkBQTgSYo1v

    • Entferne die markierten Kreuzschlitzschrauben #2.

  8. GwnWatj1SDDmFGWT
    GwnWatj1SDDmFGWT
    y1ZOT6dZESxUuYLE
    MYgQX2kutvRkiHMN

    • Das Gehäuse wird immer noch von einigen Clips auf der Rückseite zusammengehalten.

    • Öffne die Clips mit einem geeigneten Werkzeug, bevor du das Gehäuse auseinander nimmst.

  9. qvWDP6MqOVUvhoGB
    qvWDP6MqOVUvhoGB
    WUShuUIT3Qs1McVd

    • Drehe das Gerät um und nimm die Gehäuseteile auseinander.

  10. H5xOa5HwF34Revvc

    • Hier eine Übersicht der Schrauben und die zugehörigen Schritte.

    • Das Bild kann dir eine Hilfe für den Zusammenbau sein.

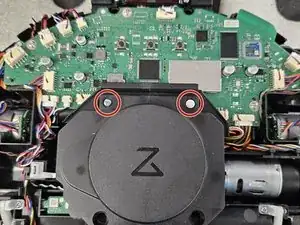

  11. 3C4lmOhoxB2IPVIV
    3C4lmOhoxB2IPVIV
    dpLIxmVZ3QMHdXkK
    NYB63rl4WCsXFKqA

    • Entferne die markierten Schrauben mit einem PH2-Schraubendreher.

    • Entferne jetzt das Gehäuse

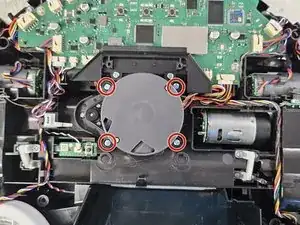

  12. ay5VolOLnqZWWRBf
    ay5VolOLnqZWWRBf
    lJY2CWKUeK2xSE4I
    IQLZFpmUIU3HZgJU

    • Entferne die markierten Schrauben mit einem PH2-Schraubendreher.

    • Hebe das LDS nach rechts an und trenne dann den Stecke ab.

    • Wenn du das LDS austauschen möchtest, setze einfach das neue ein und baue das Gerät wieder zusammen.

  13. ZbP5HPLVmHjMawMP
    ZbP5HPLVmHjMawMP
    LWCMwxMYNYGsueTu
    IruPlPMYXxBXXPkJ

    • Entferne den Gummiriemen mit einer Pinzette, einer Zange oder deinen Fingern.

    • Reinige ihn unbedingt. Dieser hier war ziemlich verschmutzt, was dazu führte, dass der Motor blockierte.

    • Dein Roboter hat möglicherweise eine andere Version des LDS, bei der der Gummiriemen mit einer Abdeckung versehen ist. Schaue in diesem Fall hier: Roborock Q Revo: Lidarsensor tauschen und fahre mit Schritt 12 fort.

  14. mCLNVF3kQlaZ6NFa
    mCLNVF3kQlaZ6NFa
    DuKrFaUVJStCwk36
    W6WeCCwBEeIcBLFJ

    • Bevor du den Motor entfernst, drehe ihn um und kontrolliere, ob er über einen Stecker verfügt oder direkt auf an der Platine verlötet ist.

    • Entferne die Schrauben.

    • Nun kannst du den Motor entfernen und austauschen.

    • Dein Roboter hat möglicherweise eine andere Version des LDS, bei der das Antriebsrad entfernt werden muss, bevor die Schrauben entfernt werden können. In diesem Fall schaue bitte hier: Roborock Q Revo: Lidarsensor tauschen und fahre mit Schritt 12 fort.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
