S7 MaxV Ultra Dockingstation: Saugventilator ersetzen

Entferne die Wassertanks und die Abdeckung des Staubbehälters.

Entferne die Schrauben mit einem PH2-Schraubendreher.

Ziehe die hintere Abdeckung ab.

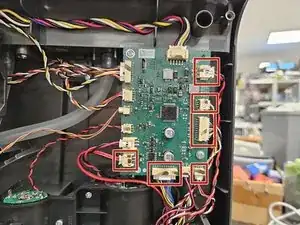

Trenne die markierten Stecker vom Mainboard.

Schneide den Kabelbinder durch.

Trenne den Wasserauslassschlauch der Wartungsbürste ab.

Entferne den Kabelbinder

Ziehe den Schlauch vom Ventil ab.

Trenne den Schmutzwasserschlauch

Schiebe die Kabel und den Schlauch durch die Löcher in die untere Hälfte der Dockingstation.

Entferne die markierte Schraube mit einem PH2-Schraubendreher.

Schiebe die Seitenabdeckung zu dir hin.

Entferne die Schraube mit einem PH2-Schraubendreher.

Entferne die Schraube mit einem PH2-Schraubendreher und ziehe die Abdeckung ab.

Entferne die Schraube mit einem PH2-Schraubendreher.

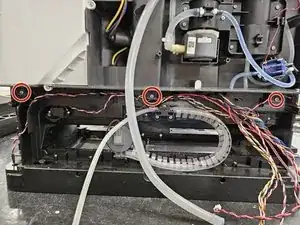

Entferne die markierten Schrauben mit einem PH2 Schraubendreher.

Greife die obere Hälfte fest.

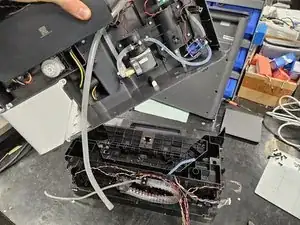

Ziehe sie auseinander.

Drehe sie um.

Entferne die markierten Schrauben mit einem PH1-Schraubendreher.

Ziehe die Abdeckung ab. Sie wird noch von ein paar Clips gehalten.

Entferne die markierten Schrauben mit einem PH2-Schraubendreher.

Entferne die Kunststoffabdeckung.

Entferne die Gummikappe.

Entferne das Sauggebläse.

Ziehe den Schaumstoff weiter an den Kabeln entlang nach unten, um alle Steckverbinder freizulegen, und trenne diese anschließend.

Schließe die Steckverbinder des neuen Sauggebläses an und ziehe den Schaumstoff darüber.

Setze es wieder ein.

Achte beim Aufsetzen der Gummikappe darauf, dass das Sauggebläse korrekt sitzt, damit die Kunststoffabdeckung später passt.

Sobald das erledigt ist, kannst du dein Gerät wieder zusammenbauen.

Beim Zusammensetzen der beiden Gehäusehälften stelle sicher, dass die Kabel korrekt in den vorgesehenen Führungen liegen.
