Einleitung
Die Anleitung beschreibt wie die Maschine geöffnet werden kann und welche Teile entkalkt werden sollen. Wenn das Gerät erst mal geöffnet ist kommt man auch an die Pumpe und die Steuerelektronik. Mit der eingebauten Mühle habe ich mich nicht beschäftigt.
-
-
Bohnenbehälter durch drehen des Knaufs verschließen.
-
Verschlossenen Bohnenbehälter abheben.
-
Restliche Bohnen aus dem Gehäuse mit einer Pinzette entfernen
-
-
-
Schale entfernen.
-
Tamper nach unten abziehen (Magnet) und die versteckte Schraube für den Deckel ausdrehen.
-
Auf der rechten Seite ist ebenfalls eine Schraube von unten eingedreht die den Deckel hält.
-
-
-
Der Deckel kann jetzt abgehoben werden.
-
Der Stecker für die Bohnenbehälter-Kontrolle kann abgesteckt werden.
-

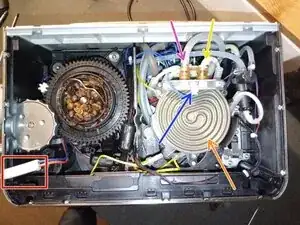

Heizelement
-
Wasserzulauf
-
Heißwasserauslauf
-
Temperatursensor
-
-
-
Zwei Schrauben am Boden entfernen.
-
Auf jeder Seite drei Clipse aufhebeln. Geht streng, sind aber stabil.
-
-
-

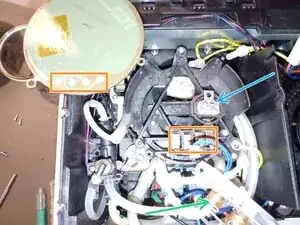

Magnetschalter für den Wasserstand im Tank. Er kann ausgeclipst werden.
-
Pumpe.
-
Die Zweiwegeventile sind auf einer Metallplatte fixiert. Diese Metallplatte ist mit zwei Schrauben im Gehäuse verschraubt. Um an die Schläuch auf der Rückseite der Ventile zu gelangen muss die Metallplatte lose geschraubt werden.
-
-
-
Ein-Auslauf abschrauben.
-

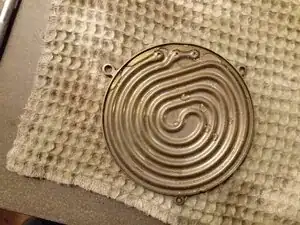

Die zwei Schrauben für die Heizplatte bzw. Erdung entfernen.
-
Kontakte für die Heizplatte.
-
Temperatursicherung.
-
Um die Schläuche abzuziehen muss der Splint mit einer Pinzette gezogen werden. Achtung! Den kleinen roten Dichtungsring nicht verlieren.
-
-
-
Das Heizelement mit Hilfe einer Spritze mit Entkalker befüllen und einwirken lassen. Mehrfach wiederholen.
-
Den ersten Schlauch nach dem Heizelement oben und unten ausbauen und entkalken. Falls er total dicht ist kann er mit Hilfe eines Fahrradbremszuges frei gemacht werden. Dazu den Bremszug mit einer drehenden Bewegung im Uhrzeigersinn einführen. (Akkuschrauber)
-
Dichtungsringe.
-
Splint, mit Pinzette leicht zu entfernen. Dafür den Schlauch eindrücken um den Splint zu entlasten.
-
Temperaturschalter als zweite Sicherheitsstufe nach dem Temperatursensor auf der Oberseite des Heizelements.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
2 Kommentare
hello. can you show how the lines hoses for the pump runs? i got one of these from my dad who took it apart but could not assemble it again becuase he removed all the hoses without pictures
Hi Timmi, take a Look at step 8. This ist the only picture i have.
-From the pump to the heater
-from the heater to the back of the left velv
-from the top of the left velv to the back of the middle valve
-from the top of the middle velv to the back of the right velv.
- from the Front of the left velv to the steamoutlet
-from the Front of the middle velve to the coffeoutlet
-from the Front of the right valve to the hot water Outlet.
Take Care! My Information is not 100% Safe.
Beim Wiedereinbau die roten Dichtungsringe nicht vergessen. Diese mit Silikonfett (für Kaffeemaschinen) fetten
