Samsung Galaxy S25 Ultra Chip ID

Geschrieben von: Shahram Mokhtari
Veröffentlicht: 18/02/25
  • Kommentare: 3

Samsung Galaxy S25 Ultra Chip ID

Veröffentlicht: 18/02/25

Teardown

Einleitung

Diese Anleitung enthält eine Auswahl an Fotos sowie eine Zusammenfassung zur Identifizierung von Chips auf der Hauptplatine des Samsung S25.

Ein besonderer Dank gilt unserem Mitglied CChin für seinen Beitrag!

  1. 6I3GDENfOmNemDwt
    6I3GDENfOmNemDwt
    IsYoxO5LRJGi6Lui

    • Octa-Core-Anwendungsprozessor Qualcomm Snapdragon 8 Elite

    • Micron MT62F1536M64D8ZA-023 WT:D, 12 GB LPDDR5X SDRAM-Arbeitsspeicher

    • Samsung KLUEG4RHHF-F0G1 , 256 GB UFS-4.0-NAND-Flashspeicher

    • Analog Devices MAX77751 3 – 3,15-A-USB-C-Ladecontroller für 1-zellige Li-Ion-Akkus

    • Silicon Mitus SM5443 – Batterie-Ladecontroller mit geschalteten Kondensatoren (Switched-Capacitor-Ladechip)

    • Samsung S2MPBA3 – Stromversorgungs-Management

    • Texas Instruments – Audioverstärker

  2. OVTsSJIHKuZuTDCZ

    • Wahrscheinlich ein AMS-Osram-Sensor für Näherung und Umgebungslicht

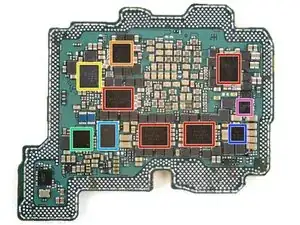

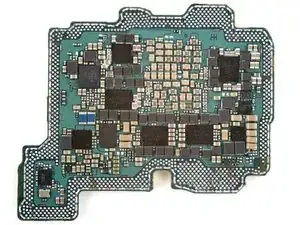

  3. P5hwLAtqZmYYIKqx
    P5hwLAtqZmYYIKqx
    oabKTqaLVD6KEMmv

    • Qualcomm PM8550VE-001 – Energieverwaltungs-Chip

    • Qualcomm PM8550VS-001 – Energieverwaltungs-Chip

    • Qualcomm Energieverwaltungs-Chip

    • Samsung S2MPB02 – Energieverwaltungs-Chip

    • STMicroelectronics – Transmitter/Receiver für kabelloses Laden

    • Cirrus Logic CS40L26 – Treiber für haptisches Feedback (Vibrationsmotor)

    • Texas Instruments – Audioverstärker

    There seems to be no information on these new audio amplifier chips Samsung have switched to. I wonder if it's responsible for the speaker system improvement?

    djlobb01 -

  4. C1sgXd44xhOSTMYp
    C1sgXd44xhOSTMYp
    IJNly4yAYxYhDdN3

    • Wacom WEZ02 – Controller für Stift-/Toucheingaben

    • Samsung S2DOS07 – Power-Management für das Display

    • Texas Instruments SN86408 – Gleichspannungswandler (DC/DC-Converter)

    • Mikro-elektromechanisches Mikrofon (MEMS)

  5. DsmaQAYkrSP6Zryv

    • Qualcomm SDR875-004 – Funk-Transceiver für Mobilfunk (RF)

    • Vermutlich NXP Semiconductors SN300 – NFC-Controller mit Secure Element

    • Vermutlich NXP Semiconductors SR200D – Ultra-Wideband-Transceiver (UWB)

    • Qualcomm WCN7851-101 – Controller für Wi-Fi 7 und Bluetooth 5.4

    • Qualcomm – HF-Frontend-Modul für 5 GHz

  6. rabOjUGmUneaFM2t

    • STMicroelectronics LSM6DSV – 6-Achsen-Beschleunigungssensor und Gyroskop

    • Bosch-Sensortec-Luftdrucksensor

    • Wahrscheinlich ein AKM-Semiconductor-Magnetfeldsensor

  7. RsIDGRFPCMYSQuMV
    RsIDGRFPCMYSQuMV
    CdByE1yeMOgHXPUu

    • MEMS-Mikrofon von Goertek

  8. AhZadwLjNCYHdVwV

    • Qualcomm QPM7815A-001 – HF-Frontend-Modul

    • Skyworks SKY58093-11 – HF-Frontend-Modul für Low-Band-Frequenzen

    • Qualcomm – HF-Frontend-Modul

    • Murata – HF-Frontend-Modul

    • Murata– HF-Frontend-Modul

    • Qualcomm – HF-Frontend-Modul für 2,4 GHz

    • Infineon BGS12P2L6 – HF-Umschalter (SPDT)
