Sharkoon Skiller Mech SGK3 Tastatur - Demontage

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

10 Minuten

Einleitung

Leider hat in letzter Zeit nach ca. 8 Jahren Nutzung die zentrale Entertaste nicht mehr bei jeder Berührung ausgelöst, was zu einem störenden Verhalten der Tastatur führt. Ich habe zu Testzwecken die Minus-Taste aus dem Nummernblock entlötet und für die Entertaste als Ersatz verwendet. Das war die Ausgangslage zu dieser Demontage Anleitung.

Hauptschritte der Demontage ist das Entfernen von Tasten um Kreuzschlitzschrauben zu lösen und die Tastatur in Ober- und Unterteil zu trennen. Defekte Tastaturschalter können dann herausgelötet und durch neue ersetzt werden. Das Entlöten ist durchaus schwierig.

  1. sSMZNEmZDtN3oOZt
    sSMZNEmZDtN3oOZt
    3FTCDfVHsSHyNvRS
    qT6UgonIeEMcDW3j

    • Bitte trenne als erstes die USB-Verbindung von Tastur zu PC.

    • Das Ober- und Unterteil der Tastatur wird mit Schrauben zusammengehalten.

    • Entferne alle notwendigen Tasten, um an die Kreuzschlitzschrauben zu gelangen. Hierfür gibt es extra Tastenkappenabzieher, siehe Keycap Puller. Bei dieser Tastatur ging das aber einfach mit den Fingern.

    • Hier findest du alle 13 Kreuzschlitzschrauben.

    • Hinweis: Das sind nur Zentrierungen für das Ober- und Unterteil. Für die reine Demontage müssen eigentlich keine Tasten in der Nähe der Zentrierungen entfernt werden.

  2. q5PVjgRHUXZAAuTH
    q5PVjgRHUXZAAuTH
    DjYE5CxqDT3uCd3C

    • Entferne 13 Kreuzschlitzschrauben, diese sind alle identisch groß.

    • Eine Pinzette kann dabei helfen.

  3. 4BESTWmjk4g1P4g3
    4BESTWmjk4g1P4g3
    yigYrwmHUsCQKZX5
    iyDuGpQI3a3JWOdj

    • Das USB-Kabel ist mit der Paltine mit einem Stecker verbunden. Bewege Unter- und Oberteil nicht zu weit auseinander, um am Kabel/Stecker nicht zu stark zu ziehen.

    • Nimm das Oberteil an der linke und rechten Unterkante.

    • Klappe es wie ein Scharnier nach oben auf.

    • Lege die Tastaturoberseite mit den Tasten nach unten hinter dem Unterteil ab.

  4. UV1L51nGt1OKNqsb
    UV1L51nGt1OKNqsb
    frAjPeKeniLLHZiO
    eg1MeePu4GlEIpkq

    • Entferne die Halteklammer, die das USB-Kabel im Unterteil befestigt.

  5. RXEIcLrXBtUiqr6l
    RXEIcLrXBtUiqr6l
    cNXnD33j55KSD53B
    m1Nwfnnh2QIZZMiX

    • Entferne vorsichtig mit deinen Fingern oder mit ein bis zwei Spudgern den Stecker.

  6. yThKQRIkmP6FmtmZ
    yThKQRIkmP6FmtmZ
    HCn5HqZwXvFVW4Nt
    IcmE3sgHqo1ahHw2

    • Der Tastaturschalter ist von Kailh und hat ingesamt 6 Pins zum Löten.

    • Ein Tastaturschalter hat

    • 2 Pins zum Schalten und

    • 4 Pins für die RGB LED.

    • Um den Schalter aus der Platine entfernen zu könnnen müssen sowohl die zwei Schaltpins als auch die vier LED Pins entlötet werden. Die LED ist leider so in den Tastaturschalter integriert/hineingesteckt, dass sie auch entlötet werden muss. Alternativ Schalter vorsichtig zerstören und dann Schaltpins und LED-Pins einzeln entlöten?

  7. BWYRvLvVKIvDWrnM

    • Hier eine Stelle ohne Tasturschalter, dieser wurde schon entlötet

    • 2 Pins zum Schalten

    • 4 Pins für die RGB LED.

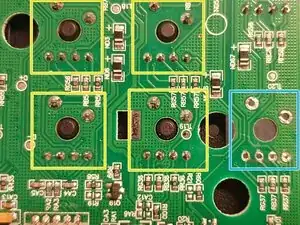

  8. PORqQVODqmp26qgU

    • Entlötete Stelle eines Tastaturschalter.

    • Einheiten von Tastaturschaltern auf der Platine.

    • Tipps zum Entlöten von Tastaturschaltern:

    • Entlöte als erstes die zwei große Schaltpins einzeln mit Entlötsaugpumpe bis sie frei sind.

    • Entlöte dann die 4 Pins der RGB LED am besten in einem Zug.

    • Nutze eine hohe Temperatur des Lötkolbens.

    • Erhitze mit der Lötspitze optimalererweise alle 4 Pins gleichzeitig.

    • Wenn das Lot flüssig ist an allen 4 Pins ziehe die ganze Einheit bestehend aus Schalter und LED aus der Platine heraus.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
