Siemens HLHB26 Steamer Demontage und Austausch der Wärmedämmung

Geschrieben von: Nicolas Schär
  • Kommentare: 0
Siemens HLHB26 Steamer Demontage und Austausch der Wärmedämmung

Schwierigkeitsgrad

Mittel

Schritte

48

Zeitaufwand

2 Stunden

Einleitung

In der Anleitung wird der komplette Steamer demontiert.

Es wird die Wärmedämmung gewechselt.

Auch zu sehen und ersetzen:

  • Lüfterwalze
  • Potentiometer
  • Displaymodul
  • Türschalter
  • Lampe
  • Leistungselektronik
  • etc.

  1. kHyBaGUyuAJXBoRb
    kHyBaGUyuAJXBoRb
    qWxTgaRIqSfb5XLJ

    • Türe öffnen und 2 Schrauben lösen

    • Steamer herausziehen und auf ein Podest stellen

    • Elektrisches Kabel ausziehen

  2. wlwPFTmyyPsc6bLV

    • Steamer an freistehendem Ort platzieren

    • Auf Podest stellen für gute Zugänglichkeit

    • Torx T20 für alle Schrauben

  3. 4cXchpjXPvpxW1en
    4cXchpjXPvpxW1en
    n3exWK1uJyGUfmhn
    fBPNqJMrqLOXiCVT

    • 4x Schrauben entfernen

    • Abdeckung entfernen

  4. vDCPJxZAIUhAnm4l
    vDCPJxZAIUhAnm4l
    uRWfeUNEv2QNkuPy
    wASFLmxVdiGOpbDU

    • 1x Schraube an Lüfterwalze lösen

    • Halterung entfernen

    • Drähte entfernen

    • Auf die kleine Klinke drücken um den Kabelschuh zu lösen

  5. S22kl2kwQALGcGRM
    S22kl2kwQALGcGRM
    yqRcHHGWmXaZXSZX

    • Mehrpolkabel zum Displaymodul vorsichtig rausziehen

    • Kabel für Türschalter vorsichtig rausziehen

    • Die rausgezogenen Kabel ausschlaufen und zur Seite legen

  6. wDaLirUU1NjJBUEh
    wDaLirUU1NjJBUEh
    6TSSaEQxqOfdbkpH

    • Laschen leicht nach aussen drücken

    • Leistungsmodul aus der Halterung heben

    • Leistungsmodul in einem Plastiksack einpacken um gegen mechanische und elektrische Beschädigungen zu schützen

  7. LqegQeGw1TRjqp5O
    LqegQeGw1TRjqp5O
    Hr5rERaXOXtFYJhk

    • 6x Schrauben entfernen

    • Gehäuse Rückteil entfernen

  8. xg5KTS1sJGB3j6Yj
    xg5KTS1sJGB3j6Yj
    AKA2oTaUaWilrpHZ

    • 1x Schraube bei Erdung lösen

    • Kabel aus Kabelhalterung lösen

    • Eingepacktes Leistungsmodul nach unten legen

  9. hcoFp2grxOfHON3O
    hcoFp2grxOfHON3O
    xoKesWPduaLWscIq
    kme3lsYWUHcDp1qe

    • Kabel auf die Seite legen

    • Displaymodul nach oben ziehen

    • Falls notwendig die Laschen auf den Seiten leicht anheben

    • Weiter ohne Displaymodul Demontage -> Schritt 14

  10. sfpiNHk51PcdQyWJ
    sfpiNHk51PcdQyWJ
    tfP3BlDyWOy41FNg
    o2xQgHCgaIcPiRGJ

    • Displaymodul auf saubere flache Unterlage legen

    • Potentiometer leicht zusammendrücken und aus der Aufnahme ziehen

  11. XO3aj3IFxfnZOmfJ
    XO3aj3IFxfnZOmfJ
    sp5ZY1ncjfChjGVM

    • Aufnahmen um 90° gegen den Uhrzeigersinn drehen

    • Vorsichtig Rausziehen

    • Beim Rausziehen nicht grob reissen und hebeln

  12. GsnjrwX4kTHRFtyU
    GsnjrwX4kTHRFtyU
    QQulvN1umPFf6LSB

    • 2x Schrauben entfernen

    • 3x Hebel drücken

    • Displaymodul rausziehen

    • Auf der linken Seite hält es sehr gut. Wenn notwendig mit Schrauben zieher leicht raushebeln

  13. OdNV1BUIdGRrytRk

    • Displaymodul wieder aufstecken und einklicken

    • 2x Schrauben wieder einschrauben

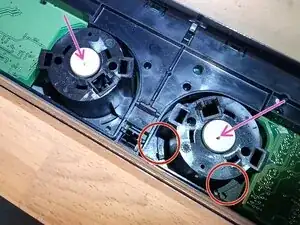

  14. GQhgSvQN1OhFV4qm
    GQhgSvQN1OhFV4qm
    jOpcU4Sc5LwcHRvl

    • Aufnahmen wieder einsetzen und einschrauben

    • Es müssen beide (2) Laschen beim einschrauben richtig einhängen

    • Potentiometer einklicken

    • Der Drehknopf muss richtig ausgerichtet sein

  15. xdZnq2hJpdwICZUa

    • 6x Schrauben lösen

    • Lüftungsdeckel demontieren

  16. miMVJTAFDjAvKYlJ
    miMVJTAFDjAvKYlJ
    EcflllLSxdsOFHDT
    FcjFmobvNLYACQvU

    • 2x Schrauben lösen

    • Stahlblech entfernen

    • 4x Muttern lösen

    • Klappe entfernen

    • (X) Blechteile markieren, Ausrichtung beachten

  17. X41aVGoorOwCeZMx
    X41aVGoorOwCeZMx
    jWBIjNkqhJx6BHFy

    • 4x Schrauben lösen (Je 2 pro Seite)

    • Gehäuse Oberteil entfernen

  18. RnmqGnpNWeETnyHZ
    RnmqGnpNWeETnyHZ
    BaGDaPMgSGAScWlK
    leoOYxTaH3BM1mCV

    • 1x Schraube unten entfernen

    • 7x Schrauben auf der Seite entfernen

    • Gehäuseseitenteil und Schiene entfernen

  19. xZciNuA6LW3TjRWW
    xZciNuA6LW3TjRWW
    vEfbpkQPKKVFQEYs
    3paTbAtYbI5Af3Dy

    • 1x Schraube unten entfernen

    • 7x Schrauben auf der Seite entfernen

    • Gehäuseseitenteil und Schiene entfernen

  20. CqucquORKMV5fbpl
    CqucquORKMV5fbpl
    OQH55rIWDAhwfTwh

    • Drahtenden nach oben biegen

    • Draht aus der Öse ziehen und entfernen

  21. ohaPaBRAqMZpKSmU
    ohaPaBRAqMZpKSmU
    qRUtKVPjFcvvS5q4

    • Anschlusskabel rausziehen

    • Kabelanschluss mit 2x Schrauben entfernen

  22. uGCSdCtoCtv5dZyp
    uGCSdCtoCtv5dZyp
    YLxQCxMtiTDXR2fw
    RJagCDkOHTBO6Jmb

    • Vorne unten 2x Schrauben entfernen

    • Ablaufrinne entfernen

  23. aO2iYhRWayiVvQPE
    aO2iYhRWayiVvQPE
    XqjIMofjoTUBERfN

    • Oberer Steamerteil kippen und auf der Türe abstellen

    • Saubere und weiche Unterlage verwenden

  24. FUfQYN3tAo1dN1ex

    • Alte Wärmedämmung entfernen

    • Alles von Resten und kleinen Flocken reinigen

    • Handschuhe und lange Kleidung wird empfohlen

  25. iQpwKISObYXDsrAi
    iQpwKISObYXDsrAi
    ypWdQUbyGaPi2GqD

    • Schlauch von der Schale abziehen

    • Kabel von der Schale abziehen

  26. oN1UdZ2RvRNU1tel
    oN1UdZ2RvRNU1tel
    avtfQHTQBoMQOYMO

    • Neue Wärmedämmung einschieben

    • Schale ausschneiden

    • Abluftöffnung ausschneiden

  27. 3x4lG6cYhfCqID3N
    3x4lG6cYhfCqID3N
    hlfPkJrM3E6BAP4i
    uVfML4Dlx5yW6nUn

    • Kabel von der Lampe abziehen

    • Wärmedämmung auschneiden

    • Wärmedämmung über Lampe stecken

    • Lampe wieder anschliessen

  28. dfgjQrRQZjhkbgtU

    • Schlauch wieder an Schale montieren

    • Kabel wieder an Schale anschliessen

  29. gETrBDKDOvTLtHEv

    • Ablaufrinne auf Gehäuse Unterteil legen

    • Mit Klebeband fixieren

  30. 5V4tBSJytfU6IOVO
    5V4tBSJytfU6IOVO
    4mcWGdDqAMrq2vtP

    • Oberer Steamerteil auf Gehäuseunterteil legen

    • Ablaufrinne mit 2x Schrauben montieren

  31. nVEFilxIqRlRh2Hn
    nVEFilxIqRlRh2Hn
    dwXa3ZOUO2D5Hydp
    2IZHuymnHX6WuQZF

    • Draht für Wärmedämmung unten einschieben

    • Um die Wärmedämmung legen

    • Durch Öse führen und festziehen

    • Darauf achten, dass keine Kabel eingeklemmt werden!

  32. 4HCnaEkQF5tOoWTJ
    4HCnaEkQF5tOoWTJ
    ZBFNM1eryjVQYJGM

    • Gehäuseseitenteil und Schiene einsetzen

    • Alles mit 7x Schrauben fixieren

    • Unten mit 1x Schraube fixieren

  33. 5LPAydMP5YEuDUmo
    5LPAydMP5YEuDUmo
    HXVwwpUqTiBGkCCx

    • Gehäuseseitenteil und Schiene einsetzen

    • Alles mit 7x Schrauben fixieren

    • Unten mit 1x Schraube fixieren

  34. CMXsRJLLuhngrxcD
    CMXsRJLLuhngrxcD
    RuV3XPOG6Y1CyfVR

    • Gehäuse Oberteil montieren

    • 1 Blech unter und 1 Blech über die Frontabdeckung legen

  35. jAtNgIAhGeGHRRUX
    jAtNgIAhGeGHRRUX
    qQqWgApNWHq3SigR

    • Gehäuse Oberteil schön auf Gehäuseseitenteile einhängen

    • Mit 4x Schrauben fixieren

  36. Tern4MyeovMaV3WN

    • Oberes Blech auf den Ausschnitt ausrichten

    • Wärmedämmung zur Seite schieben

    • Dichtfläche und Gewinde müssen frei von der Dämmung sein

  37. y6andXBpteLtY3tO
    y6andXBpteLtY3tO
    Aljwok4vOuSrDkbw

    • Klappe auf Ausschnitt legen

    • Klappe runterdrücken bis Gewinde aus den Löchern kommen

    • Alles mit 4x Muttern fixieren

  38. VBPZ5hTIWbTCjN64

    • Blech auflegen

    • Mit 2x Schrauben fixieren

  39. rUCiXrMAWSYcNYeZ

    • Lüftungskanal mit 6x Schrauben anschrauben

  40. 5eux2BnPMSJnlrtL
    5eux2BnPMSJnlrtL
    aPEByafDO6PnoSy3

    • Leistungsmodul in die Halterung einfahren

    • und einschnappen

    • Türschalter einstecken

    • Kabel einfädeln

  41. 5CDdAhqxLtaFvnBu

    • Erdung anschliessen

  42. GUH2FJGuVVtcVDTL
    GUH2FJGuVVtcVDTL
    bmLiANBoZ6sD4xFC
    eVcCMAlDBwnFI2yK

    • Kabelanschluss mit 2x Schrauben festschrauben

    • Anschlusskabel an der Kabeltülle einstecken

  43. aRfJoEjY4Kf5XwdL
    aRfJoEjY4Kf5XwdL
    6O5PKynsnJA5bajs

    • Gehäuse Rückteil aufstecken

    • Mit 6x Schrauben festschrauben

  44. iRXJRqkSWlyWOHLk
    iRXJRqkSWlyWOHLk
    mmCUWhQZilX1WDOi
    1CYS6IeZamDJG2UO

    • Lüfterwalze in den Lüfterkanal schieben

    • Auf Blechlaschen achten

    • Halterung montieren und mit 1x Schraube festschrauben

    • Kabelschuhe aufstecken

  45. W66swhLtfORrCNGR
    W66swhLtfORrCNGR
    kP2AoOpuoxYorBb2
    uuLKmTGhBHOeMLes

    • Displaymodul einhängen

    • Auf beiden Seiten einschnappen

    • Multipolkabel für Display einstecken

    • Multipolkabel für Potentiometer einstecken

  46. StkdLkgcHdnQ3PXt
    StkdLkgcHdnQ3PXt
    6G2g111OtIN4sjrU
    kElIK5A1EpjR4xnM

    • Abdeckung aufschieben

    • Mit 4x Schrauben festschrauben

  47. mQhqFQ4GkDpcWkJD
    mQhqFQ4GkDpcWkJD
    cHPHtWePw1NTFIC1

    • Steamer fertig zusammengebaut

    • Steamer vor Nische auf eine Erhöhung stellen

    • Steamer Elektrokabel einstecken

    • In Nische bis Anschlag einschieben

  48. 25nU2YQrujJNiIeW

    • Steamer festschrauben

    • Steamer testen

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
