Einleitung
Das Steam Deck LCD enthält unterschiedliche Arten von Schrauben, die sich im Typ, in der Länge und in der Größe unterscheiden. Benutze diese Anleitung, wenn du eine Ersatzschraube suchst oder die kleinen Unterschiede zwischen den einzelnen Schrauben kennenlernen willst.
Note:Für die Reparaturverfahren listen wir die "gesamten" Schraubenlängen (Gewinde, Schaft und Kopf) als Hilfe, um es leichter zu machen, den richtigen Ort für diese Schrauben zu finden. Dies ist nicht der normale, technische Weg, Schrauben zu messen, allerdings kann es nützlich für Reparaturanfänger sein. Diese Anleitung hingegen, taucht in die wesentlichen technischen Informationen ab: Gewindedurchmesser, Gewindeteilung, Gewindelänge, Kopfdurchmesser und Kopfdicke.
Ersatzteile
-
-
Typ 1: M1,6×9; Kunststoff-Gewindeschneidschraube; Gewindedurchmesser 1,6 mm; Steigung 0,64 mm; Gewindelänge 9 mm; Kopfdurchmesser 2,8 mm; Kopfstärke 0,6 mm
-
Typ 2: M1,6×5; Maschinenschraube; Gewindedurchmesser 1,6 mm; Steigung 0,35 mm; Gewindelänge 5 mm; Kopfdurchmesser 2,8 mm; Kopfstärke 0,5 mm
-
Typ 3: M2×3,5; Maschinenschraube; Gewindedurchmesser 2 mm; Steigung 0,4 mm; Gewindelänge 3,5 mm; Kopfdurchmesser 5 mm; Kopfstärke 0,9 mm
-
Typ 4: M1,6×4,5; Kunststoff-Gewindeschneidschraube; Gewindedurchmesser 1,6 mm; Steigung 0,53 mm; Gewindelänge 4,5 mm; Kopfdurchmesser 3,5 mm; Kopfstärke 0,8 mm
-
Typ 5: M1,6×3; Maschinenschraube; Gewindedurchmesser 1,6 mm; Steigung 0,35 mm; Gewindelänge 3 mm; Kopfdurchmesser 2,8 mm; Kopfstärke 0,8 mm
-
Typ 6: M2×2,2; Maschinenschraube; Gewindedurchmesser 2 mm; Steigung 0,4 mm; Gewindelänge 2,2 mm; Kopfdurchmesser 4,5 mm; Kopfstärke 0,5 mm
-
Typ 7: M1,6×4; Kunststoff-Gewindeschneidschraube; Gewindedurchmesser 1,6 mm; Steigung 0,53 mm; Gewindelänge 4 mm; Kopfdurchmesser 3 mm; Kopfstärke 0,8 mm
-
Typ 8: M1,2×2; Maschinenschraube; Gewindedurchmesser 1,2 mm; Steigung 0,25 mm; Gewindelänge 2 mm; Kopfdurchmesser 2,2 mm; Kopfstärke 0,4 mm
-
-
-

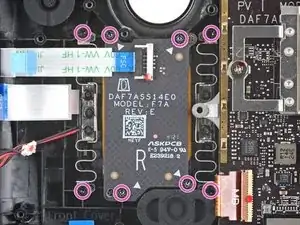

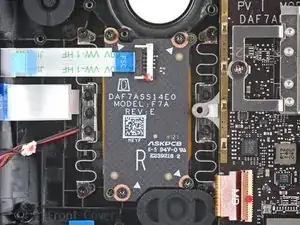

Typ 3: M2×3,5; Maschinenschraube
-
Typ 4: M1,6×4,5; Kunststoff-Gewindeschneidschraube
-
Typ 5: M1,6×3; Maschinenschraube
-
-
-
Typ 4: M1,6×4,5; Kunststoff-Gewindeschneidschraube
-
Typ 5: M1,6×3; Maschinenschraube
-
Typ 6: M2×2,2; Maschinenschraube
-
